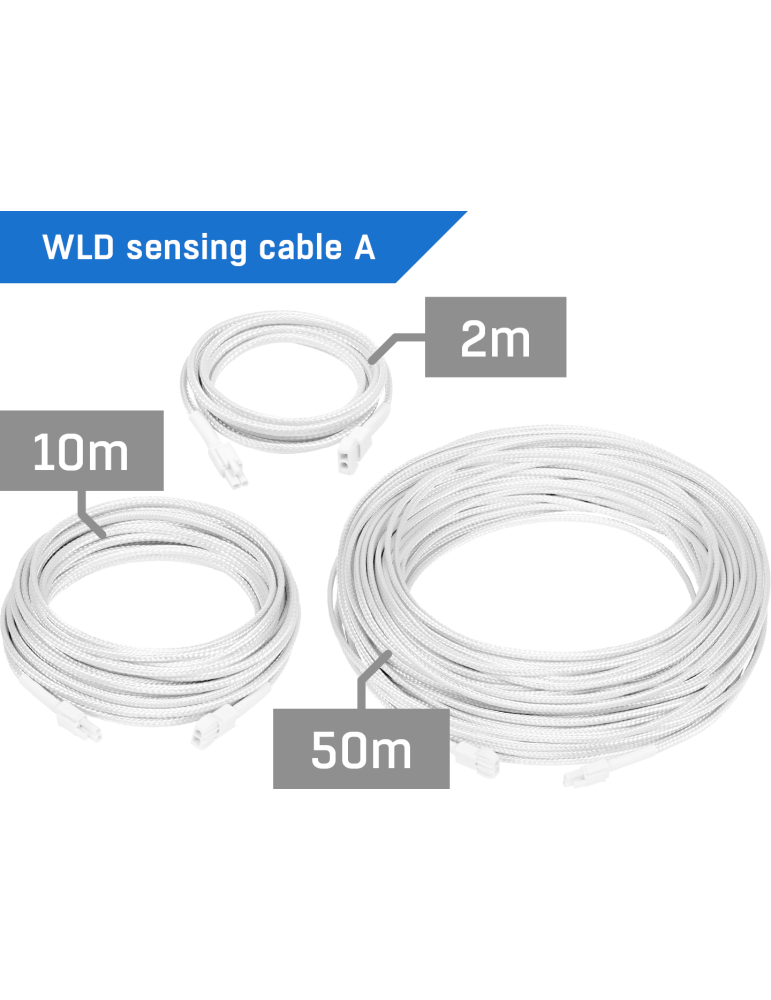

HW-group WLD-Sensing cable A 2m

Le câble WLD-Sensing cable A 2m constitue l'élément de détection du système WLD HW-group, conçu pour la surveillance des fuites de liquides conducteurs dans les data centers, salles serveurs et environnements techniques. Ce câble détecte la présence d'eau ou de tout liquide conducteur (eau, éthylène glycol) sur l'intégralité de sa longueur de 2 mètres, permettant la surveillance d'une zone étendue avec un seul élément. L'alerte est déclenchée dès les premières gouttes, assurant une détection précoce avant que les dégâts ne s'étendent aux équipements critiques.

Le système WLD HW-group offre une fiabilité à long terme sans fausses alertes, grâce à sa conception robuste qui tolère les mouvements des câbles environnants et les contraintes mécaniques normales d'installation. Le câble peut être nettoyé, séché et réutilisé après inondation, réduisant les coûts d'exploitation sur le long terme. Il s'intègre dans l'écosystème de supervision HWg comprenant les boîtiers de connexion, capteurs et le portail SensDesk Technology, qui assure les alertes, graphiques, rapports PDF, API ouverte et gestion à distance des appareils.

Caractéristiques techniques du câble de détection

• Détection sur toute la longueur : 2 mètres
• Type de détection : liquide conducteur (eau, éthylène glycol, etc.)
• États de détection : 0 = OK / 1 = Inondé / 2 = Câble déconnecté
• Technologie : résistance électrique
• Dimensions : 2000 x 18 x 10 mm (L x l x H)
• Poids : 53 g
• Connecteur : bornier à vis (terminal block)
• Température de fonctionnement : 0°C à 60°C
• Humidité de fonctionnement : 0% à 99% HR
• Température de stockage : -30°C à 60°C
• Humidité de stockage : 5% à 95% HR
• Garantie : 24 mois

Conception mécanique sans contraintes

Le WLD-Sensing cable A de type A se distingue par l'absence totale de contraintes mécaniques lors de l'installation. Le câble n'a aucune limite de rayon de courbure et peut même être noué sans compromettre son fonctionnement. Cette flexibilité totale simplifie considérablement l'installation, qui peut être réalisée sans formation spécifique et même après la pose d'autres câbles électriques dans l'environnement.

Le câble résiste aux pressions ponctuelles dans une plage raisonnable : il peut être piétiné, écrasé ou installé sous un seuil de porte sans générer de fausses alertes. Les mouvements causés par les câbles environnants ne provoquent pas de déclenchements intempestifs. Le câble peut également être vrillé comme n'importe quel câble électrique standard, offrant une liberté d'installation maximale.

Architecture du système WLD et extensions

Le WLD-Sensing cable A doit être connecté à un boîtier de connexion WLD pour fonctionner : WLD2, NB-WLD, SD-WLD, WLD Relay 1W-UNI ou boîtiers Perseus équipés d'entrées WLD. Le câble de 2 mètres peut être combiné avec des câbles d'extension non-détectants (WLD-Extension cable AB) pour optimiser les coûts, en ne déployant le câble détectant que dans les zones à risque.

La longueur maximale d'une zone WLD dépend du boîtier utilisé :

• WLD2, SD-WLD, WLD Relay : 185 mètres maximum par zone (câble détectant + câble d'extension)
• NB-WLD : 60 mètres maximum par zone
• WLD2 : 4 zones de détection indépendantes
• NB-WLD, SD-WLD, WLD Relay : 1 zone de détection

Le système nécessite un câble de connexion AB (Connecting cable AB 2m, fourni avec bornier vert et terminateur) pour relier le câble de détection au boîtier. Le terminateur fourni doit être installé en fin de zone pour assurer la détection de déconnexion du câble.

Installation et applications

Le WLD-Sensing cable A s'installe par collage au sol, fixation murale ou enroulement autour des canalisations. Les applications types incluent :

• Data centers : sous faux-planchers, le long des rangées de baies
• Salles serveurs et locaux techniques
• Stockage de matériel sensible à l'eau
• Constructions bois sensibles à l'humidité
• Stations de base télécoms (BTS)
• Installations de fabrication pharmaceutique et semi-conducteurs
• Hôtels et résidences : détection inondations

Le câble peut être installé même après la pose d'autres câbles électriques, sans formation spécifique requise. La combinaison de segments détectants et non-détectants permet d'adapter l'installation aux besoins réels de chaque site, en concentrant les câbles détectants uniquement dans les zones où des liquides peuvent être présents.

Avantages du système WLD par rapport aux détecteurs ponctuels

Le système WLD avec câble de détection offre une réactivité supérieure aux détecteurs de fuite ponctuels (flood sensors). La détection sur toute la longueur du câble permet d'alerter dès l'apparition des premières gouttes de liquide, bien avant qu'une accumulation suffisante n'atteigne un détecteur ponctuel. Cette détection précoce est essentielle dans les data centers et environnements IT où chaque minute compte pour éviter la propagation du liquide vers les équipements critiques.

La fiabilité à long terme du WLD-Sensing cable A élimine les fausses alertes liées aux micro-mouvements ou contraintes mécaniques normales. Le câble réutilisable après inondation réduit les coûts de maintenance comparé aux détecteurs ponctuels jetables. L'intégration dans l'écosystème HWg avec le portail SensDesk assure l'archivage des événements, la génération de rapports et l'accès par API pour l'intégration dans les systèmes de supervision existants.

Compatibilité et écosystème

Le WLD-Sensing cable A est compatible avec les boîtiers HW-group suivants :

• WLD2 : 4 zones WLD, connexion LAN et WiFi, supervision autonome
• NB-WLD : 1 zone WLD, réseau NB-IoT, portail SensDesk obligatoire
• SD-WLD : 1 zone WLD, connexion LAN et WiFi, portail SensDesk obligatoire
• WLD Relay 1W-UNI : 1 zone WLD, connexion RJ11, sortie relais
• Perseus Industrial 315, 310
• Perseus Energy 242, 285
• Perseus Monitoring 145, 140, 155, 150

Les accessoires disponibles pour l'installation incluent le WLD Cover Strip A-35 (bande de protection 5m) et le WLD Poro Tape (ruban poreux 5m) pour faciliter la détection en surface.
