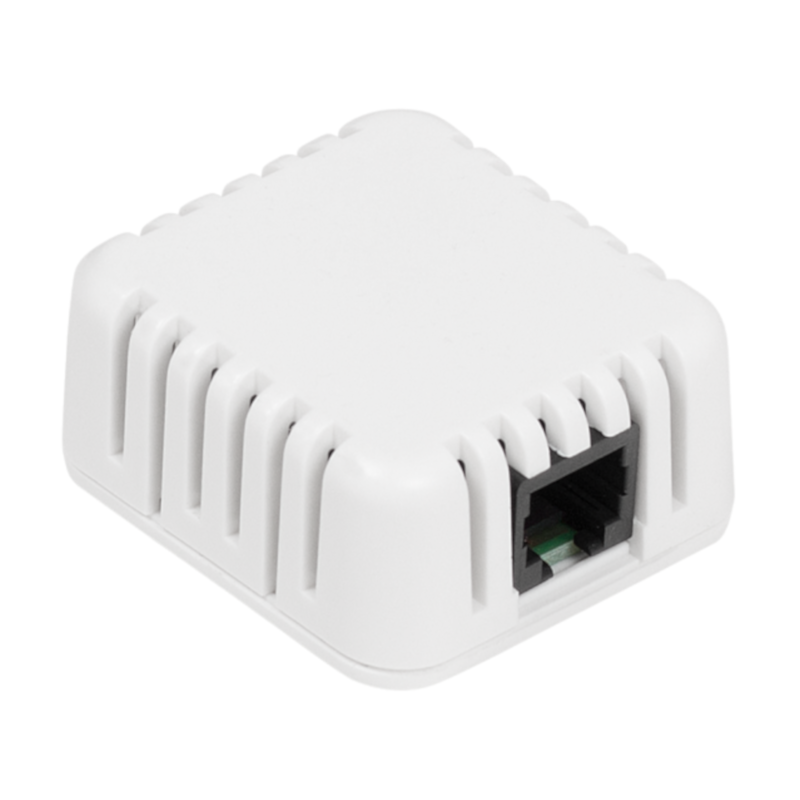

HWgroup Sensor THPVoc 1W-UNI

Le capteur HWgroup THPVoc 1W-UNI constitue une solution compacte de surveillance environnementale en combinant quatre mesures essentielles dans un boîtier de seulement 4x4 cm. Ce capteur s'intègre parfaitement aux systèmes de climatisation, de gestion technique du bâtiment, écoles et habitations grâce à sa connectique RJ11 1-Wire UNI et sa conception discrète permettant une installation murale, au plafond ou sur bureau.

Surveillance multi-paramètres pour environnements intérieurs

Le capteur THPVoc 1W-UNI mesure simultanément :

• Température : -30 à +70°C avec une résolution de 0,1°C
• Humidité relative : 0 à 100 %RH avec une résolution de 0,3 %RH
• Pression atmosphérique : 300 à 1000 hPa (30 000 à 110 000 Pa) avec une résolution de 0,1 hPa
• Qualité d'air TVOC : 0 à 60 000 ppb (composés organiques volatils totaux) avec une résolution de 1 ppb

La mesure de la pression atmosphérique s'avère particulièrement utile pour la prévision météorologique ou la détection de perte de pression dans les salles blanches à pression positive ou négative.

Capteur de qualité d'air TVOC avec calibration automatique

Le capteur TVOC détecte la concentration de composés organiques volatils dans l'air, exprimée en ppb (parties par milliard). Les niveaux de qualité d'air s'interprètent selon l'échelle suivante :

• Moins de 60 ppb : Excellent
• 60-200 ppb : Très bon
• 200-660 ppb : Bon
• 660-2200 ppb : Mauvais
• Plus de 2200 ppb : Malsain

Le capteur TVOC nécessite une calibration initiale de 10 jours dans son environnement d'exploitation. Durant cette période, il est indispensable d'aérer les locaux régulièrement et complètement, au minimum deux fois par jour. Les valeurs en ppb deviennent disponibles 10 secondes après la mise sous tension du capteur.

Caractéristiques techniques du capteur THPVoc

• Interface de communication : bus 1-Wire, connecteur RJ11
• Distance maximale depuis le port 1-Wire actif : 30 m
• Précision température : ±0,8°C (0 à +60°C), ±1,0°C (-10 à +70°C), ±2,0°C (-30 à +80°C)
• Précision humidité : 5 %RH (20-80 %RH non condensant, 25°C)
• Précision pression : 12 Pa (95 000-105 000 Pa / 25°C), 100 Pa (30 000-110 000 Pa / -20 à 65°C)
• Précision qualité d'air : 15%
• Technologie de mesure : semiconducteurs
• Alimentation : 5V via RJ11 depuis le port 1-Wire
• Consommation : 15 mA
• Dimensions : 40 x 40 x 20 mm (L x H x P)
• Poids : 35 g
• Protection : IP30
• Plage de fonctionnement : -30 à +70°C / 0 à 100 %RH
• Plage de stockage : -50 à +70°C / 0 à 100 %RH

Installation et mise en service

Le capteur se connecte à tout boîtier de supervision HWgroup via le câble RJ11 de 3 mètres fourni. Après mise sous tension du boîtier et détection automatique des capteurs, les valeurs de température, humidité relative et pression atmosphérique sont immédiatement disponibles. Sa conception compacte et légère permet une fixation simple par ruban adhésif double-face.

Compatibilité avec les boîtiers de supervision HWgroup

Le capteur THPVoc 1W-UNI s'intègre aux boîtiers de supervision HWgroup suivants :

• Gamme Perseus : Perseus Energy 242, Perseus Energy 285, Perseus Monitoring 145, Perseus Monitoring 140, Perseus Monitoring 155, Perseus Monitoring 150
• Gamme STE2 : STE2 PLUS SMS-GW, STE2 PLUS, STE2 LITE, STE2 R2
• Gamme Ares : Ares 12 LTE, HWg-Ares 12
• Gamme Poseidon2 : Poseidon2 3268, Poseidon2 3468, Poseidon2 4002
• Solutions cloud : NB-2x1Wire, SD-2x1Wire

Garantie constructeur : 24 mois.
