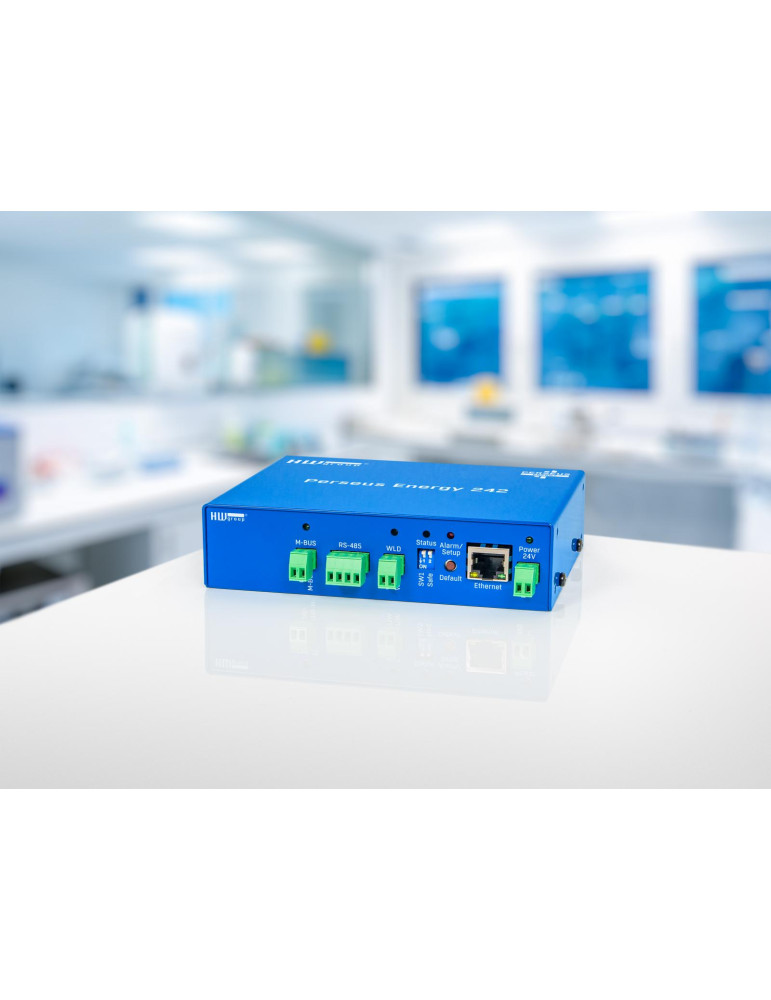

HW-group Perseus Energy 242 set

Boîtier de connexion pour la supervision énergétique et le monitoring M-Bus

Le HW-group Perseus Energy 242 set répond aux besoins de supervision énergétique des sites industriels, salles techniques et infrastructures critiques. Ce boîtier de connexion intègre un maître M-Bus pour la lecture de compteurs d'énergie, tout en centralisant les données issues de capteurs physiques externes et d'équipements tiers connectés via LAN ou Modbus/RTU. Capable de gérer jusqu'à 100 compteurs (capteurs) et 1000 variables de supervision, il constitue une solution de concentration de données adaptée aux installations de toute taille et complexité.

L'architecture du Perseus Energy 242 combine la collecte de mesures locales (température, humidité relative, tension, courant, contacts secs, détection de fuite d'eau) avec l'agrégation de données distantes grâce à l'API "Meters". Cette fonction exclusive permet d'interroger via LAN d'autres équipements HWg (comme les STE2 R2) et d'exploiter leurs valeurs pour l'analyse et les notifications d'alertes. Le moteur de scripting Lua, l'ordonnanceur périodique et le système de conditions locales offrent une grande flexibilité pour le traitement des données supervisées.

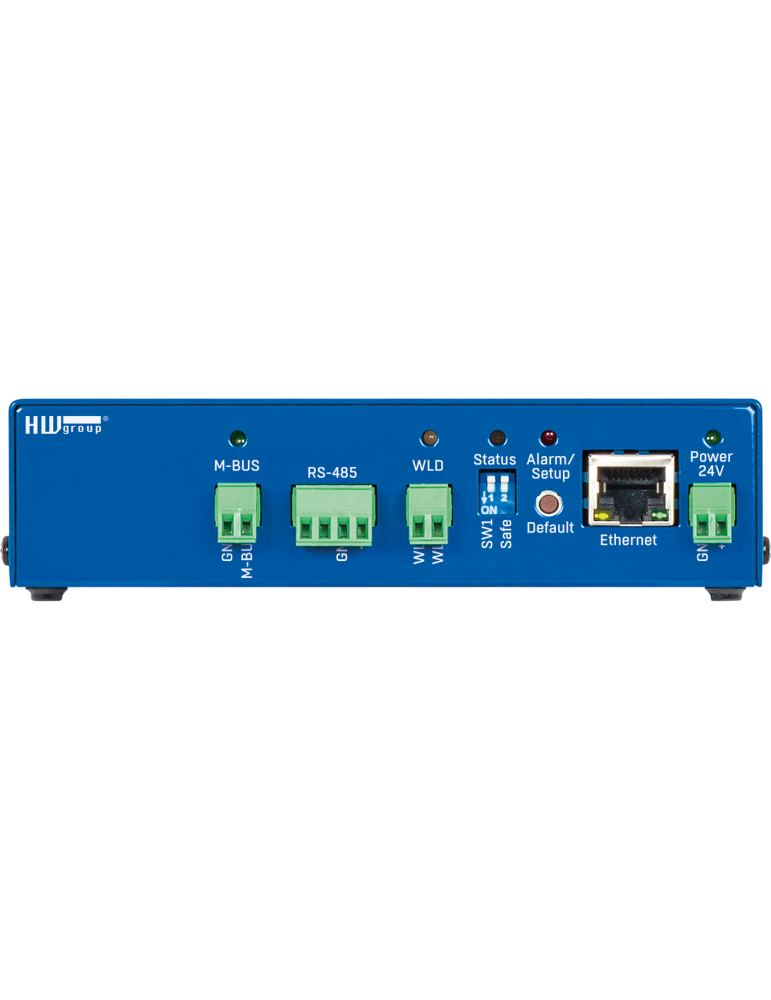

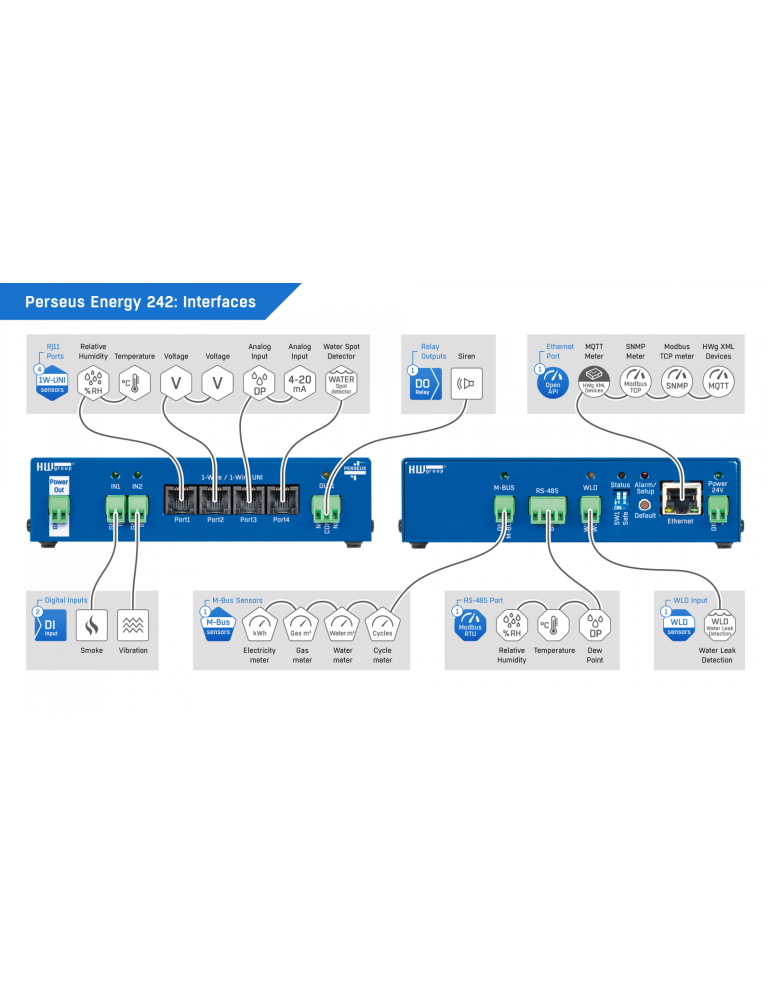

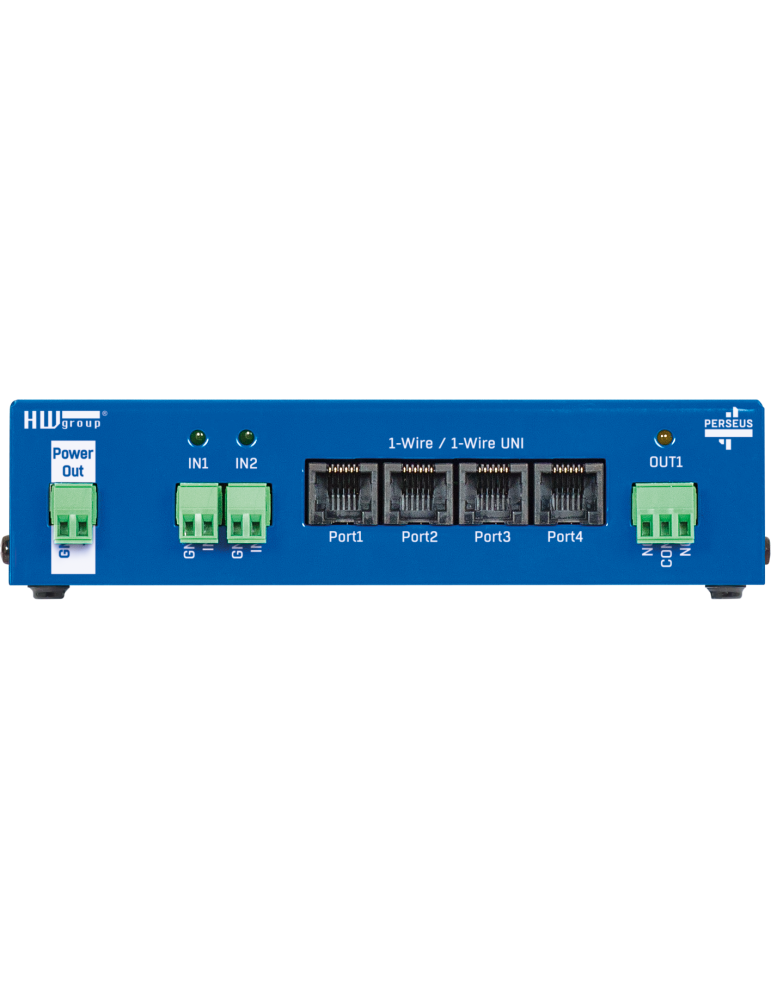

Connectivité physique et interfaces de communication

• 4 ports RJ11 : chaque port accepte jusqu'à 2 capteurs 1-Wire UNI

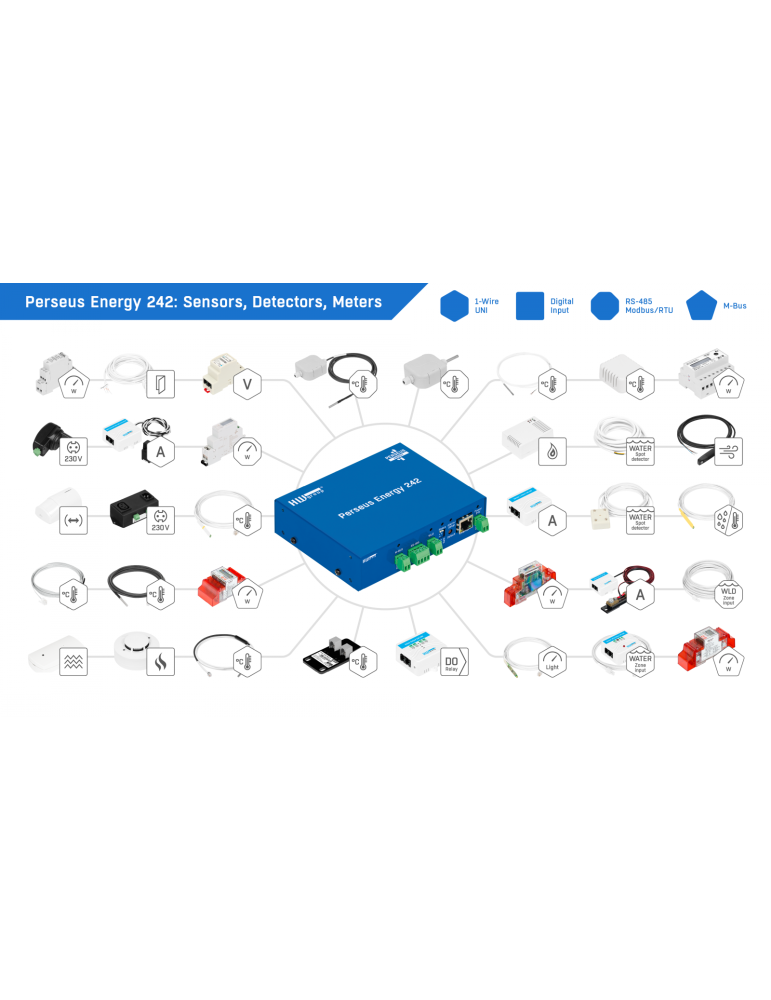

• Capteurs 1-Wire UNI compatibles : température Pt100, humidité relative intérieure/extérieure, tension, courant 0-30A ou 4-20mA
• 1 port RS-485 Modbus/RTU sur bornier à vis
• 1 port maître M-Bus sur bornier à vis pour connexion de compteurs d'énergie (jusqu'à 100 compteurs M-Bus)
• 1 zone WLD pour câble de détection de fuite d'eau
• 2 entrées numériques (DI) pour contacts secs : détection de fumée, contact de porte, défaillance de ventilateur, présence d'alimentation
• 1 sortie relais (DO) : charge max 50V / 1A, pilotage par conditions locales ou impulsions programmées
• Compteurs d'impulsions sur entrées numériques

Protocoles de communication et API ouvertes

Le Perseus Energy 242 supporte les protocoles SNMP v1/v3, Modbus/TCP, MQTT, BACnet/TCP et IPv6 pour une intégration optimale dans les infrastructures de supervision existantes. Les mesures sont accessibles via XML, permettant l'interrogation par des systèmes tiers. Le serveur web intégré offre une interface de configuration complète avec authentification par comptes administrateur et utilisateur, support RADIUS IEEE 802.1X et HTTPs avec certificat client.

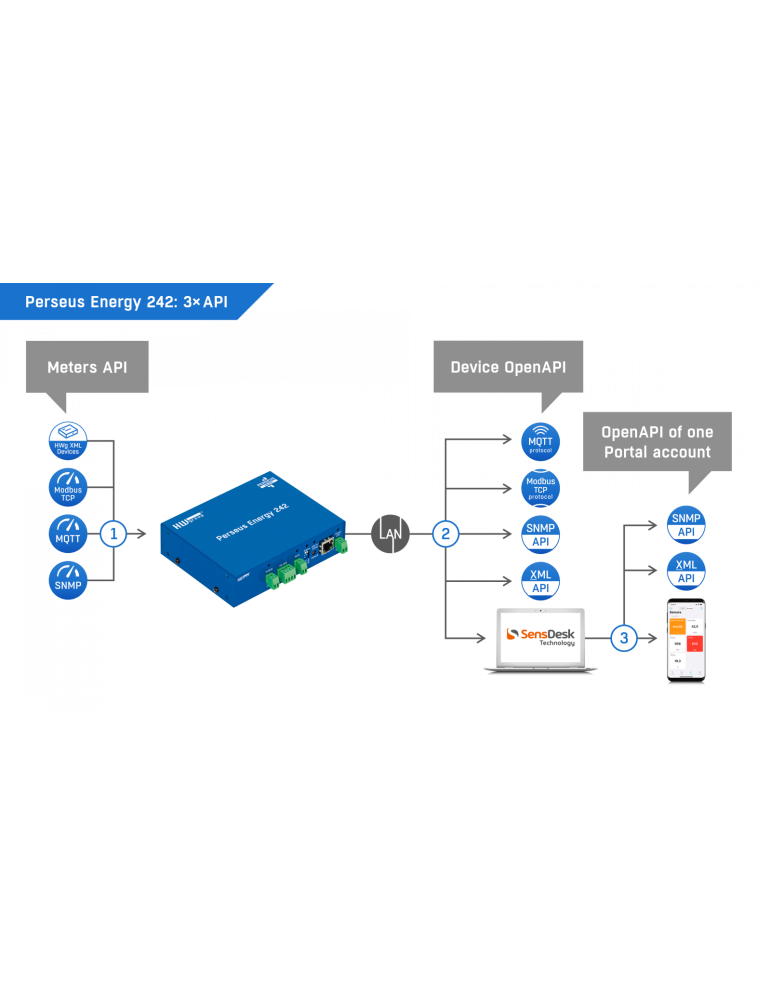

L'API "Meters" constitue la fonction distinctive de la gamme Perseus : elle interroge via LAN les valeurs de capteurs depuis d'autres équipements compatibles (XML HWg, Modbus/TCP, SNMP, MQTT) et utilise ces données pour l'analyse ou le déclenchement d'alertes. Cette architecture Box2Box facilite la création de réseaux de supervision distribués sans nécessiter de logiciel centralisateur.

Système d'alertes et notifications multi-canal

• Jusqu'à 100 destinataires d'email avec modèles personnalisables
• Jusqu'à 100 destinataires de SMS via passerelle SMS-GW3 ou SMS-GW3 LTE (accessoire optionnel)
• Jusqu'à 100 destinataires de trap SNMP
• Alertes groupées, rappels automatiques et escalade programmable
• Envoi de statuts périodiques configurables
• Compatibilité avec SensDesk Technology pour notifications cloud (email, SMS, appels vocaux) et alerte de défaillance d'équipement

Traitement de données et automatisation

Le Perseus Energy 242 intègre un moteur de conditions et d'actions permettant de définir des scénarios de supervision complexes. Les capteurs virtuels créent de nouvelles variables par conversion ou calcul à partir de mesures physiques. L'ordonnanceur calendaire et périodique pilote des actions en fonction du temps. Le scripting Lua offre une programmabilité avancée pour les applications spécifiques nécessitant un traitement algorithmique des données supervisées.

La fonction de calibration par décalage (shift) ajuste finement les valeurs lues. L'enregistreur de données de 32 Mo conserve l'historique des mesures. La configuration à distance via SensDesk Technology simplifie le déploiement multi-sites et la maintenance des équipements dispersés géographiquement.

Applications types de supervision énergétique et industrielle

• Concentration de données de site distant : agrégation de tous les capteurs et compteurs locaux
• Supervision de salles techniques distantes
• Monitoring d'équipements de chaufferie
• Surveillance de machines industrielles
• Contrôle environnemental de serres, chambres froides et entrepôts pharmaceutiques
• Supervision d'infrastructures distantes
• Relevé de compteurs d'eau à distance dans immeubles résidentiels

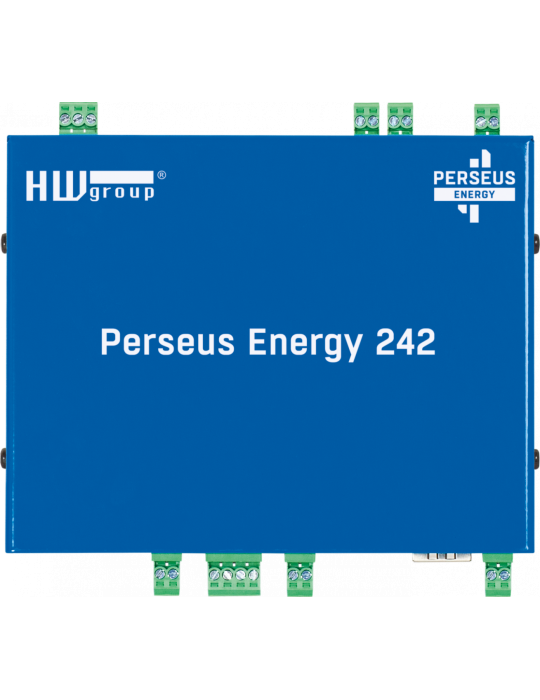

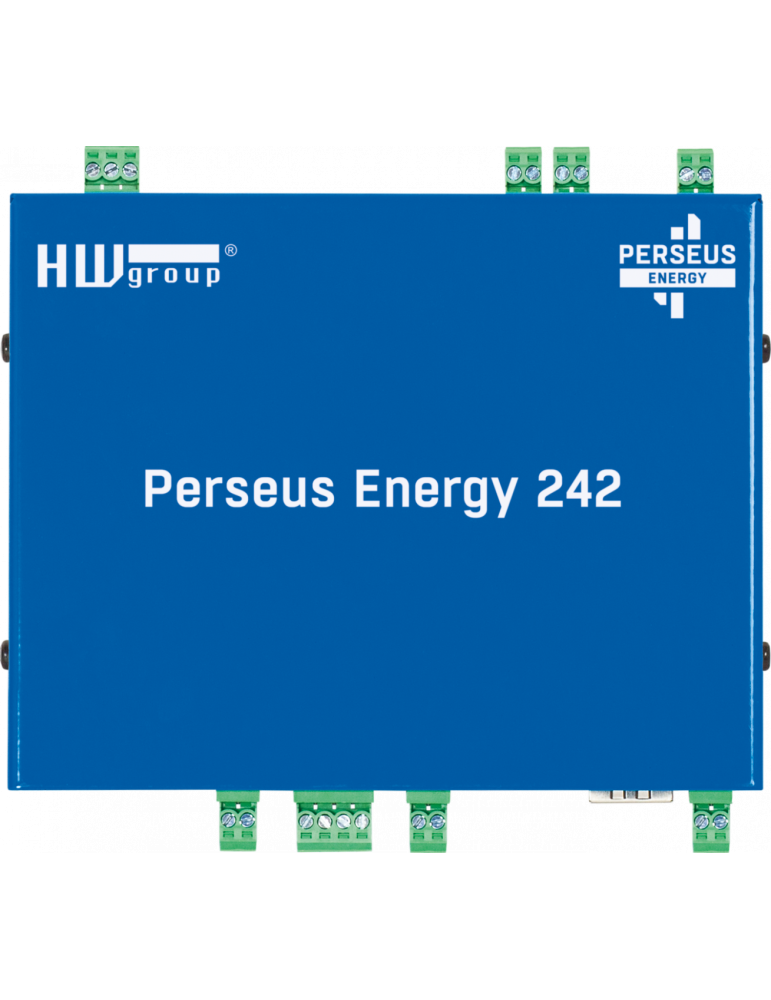

Caractéristiques techniques du boîtier

• Interface réseau : Ethernet 10/100 Mbit RJ45 (100BASE-T), IPv4/IPv6, DHCP
• Alimentation : 24V sur bornier à vis (adaptateur secteur 2 broches UE disponible en accessoire)

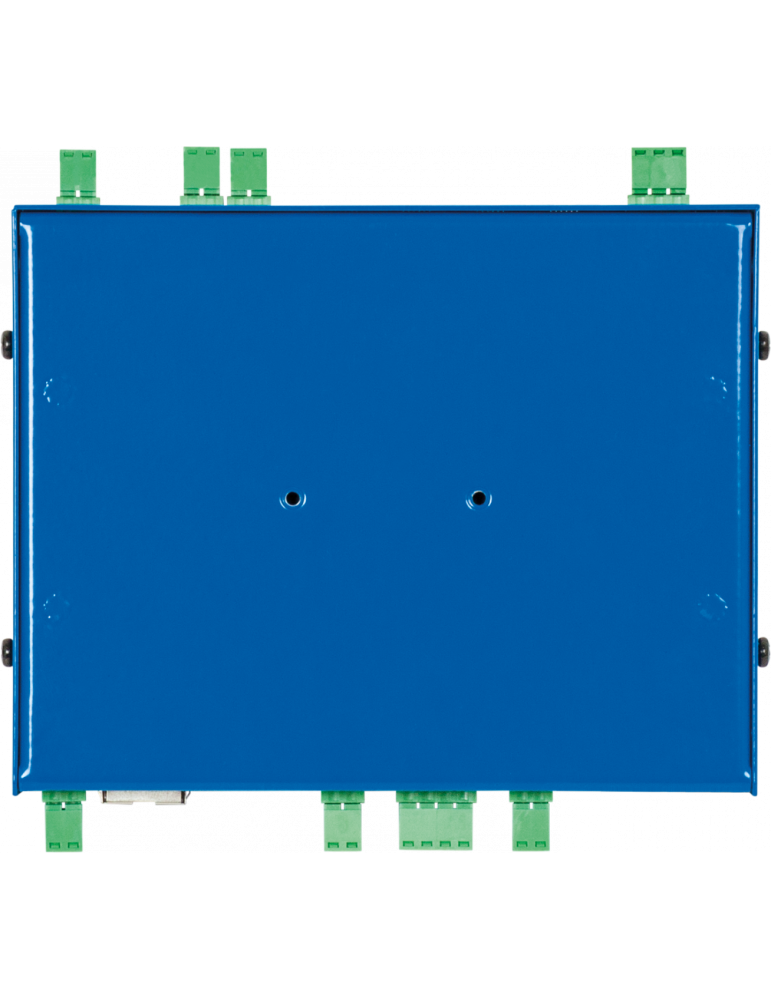

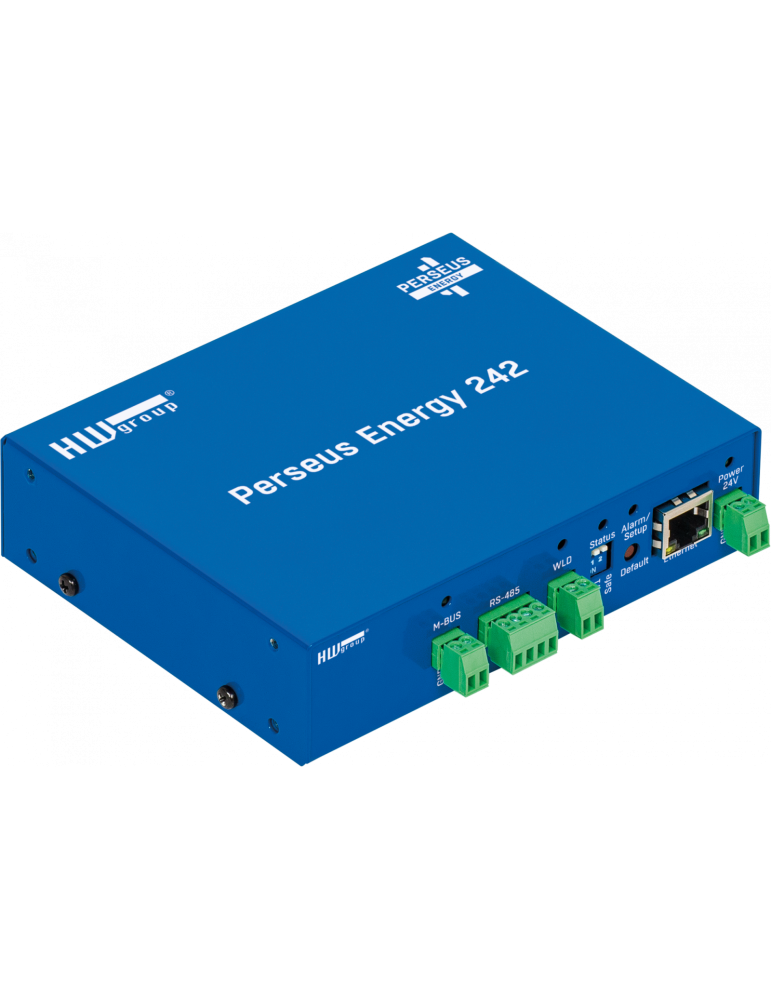

• Boîtier métallique : 145 × 38 × 135 mm (L×H×P), 505 g, indice IP40
• Température de fonctionnement : -30°C à +85°C
• Humidité de fonctionnement : 5 %HR à 95 %HR
• Montage : rack, table ou mural (plaque de montage disponible en accessoire)
• Garantie constructeur : 24 mois

Intégration logicielle et compatibilité

Le Perseus Energy 242 se configure via son serveur web intégré. Le logiciel HWg-Config simplifie la découverte UDP des équipements sur le réseau local. La compatibilité Nagios permet l'intégration dans les plateformes de supervision IT existantes. L'application mobile HWg Monitor offre un accès distant aux mesures et alertes.

La connexion au portail SensDesk Technology (HWg-cloud.com) transforme le Perseus en solution cloud complète : stockage des données historiques, tableaux de bord personnalisables, notifications multi-canal avancées et configuration centralisée des flottes d'équipements distribués géographiquement.
