HW-group Perseus Monitoring 140 Tset

Boîtier de connexion pour la supervision environnementale multi-capteurs

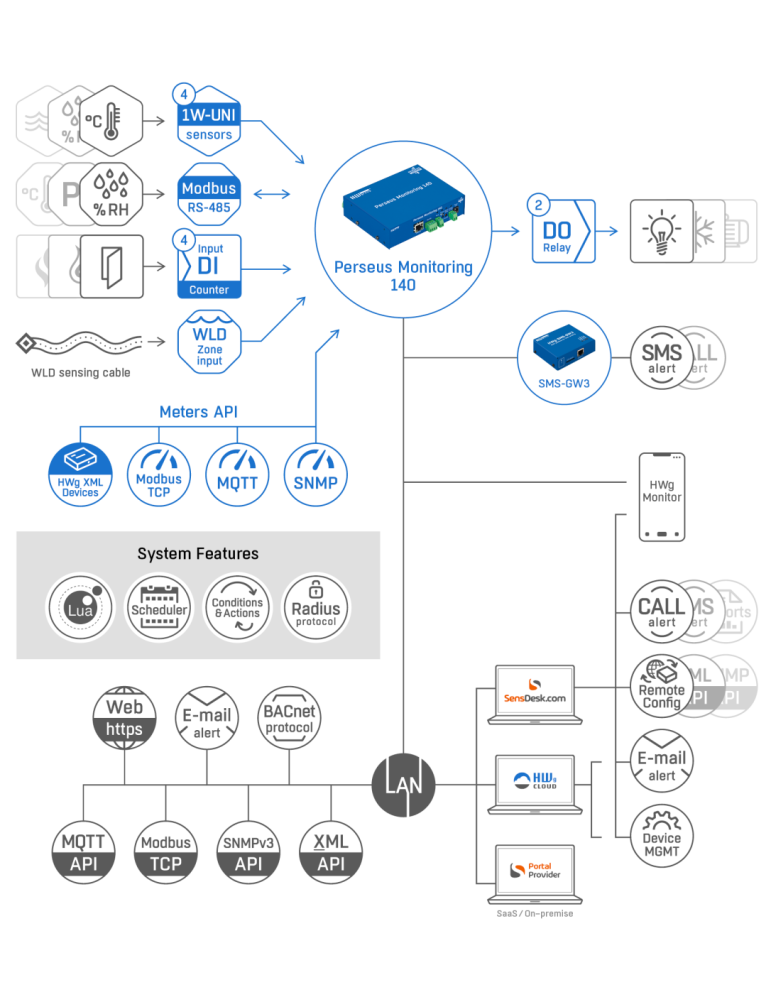

Le HW-group Perseus Monitoring 140 offre une solution évolutive pour la surveillance environnementale de sites équipés d'un réseau local. Ce boîtier industriel collecte les données de capteurs physiques externes et les combine avec les informations provenant d'autres équipements HWg connectés sur le réseau, créant ainsi un système centralisé de supervision pour salles techniques, entrepôts ou installations industrielles.

Grâce à sa capacité de supervision étendue jusqu'à 100 capteurs et 1000 variables, le Perseus 140 s'adapte aux environnements complexes nécessitant la surveillance simultanée de multiples paramètres : température, humidité relative, tension électrique, courant, présence d'eau et états de contacts secs.

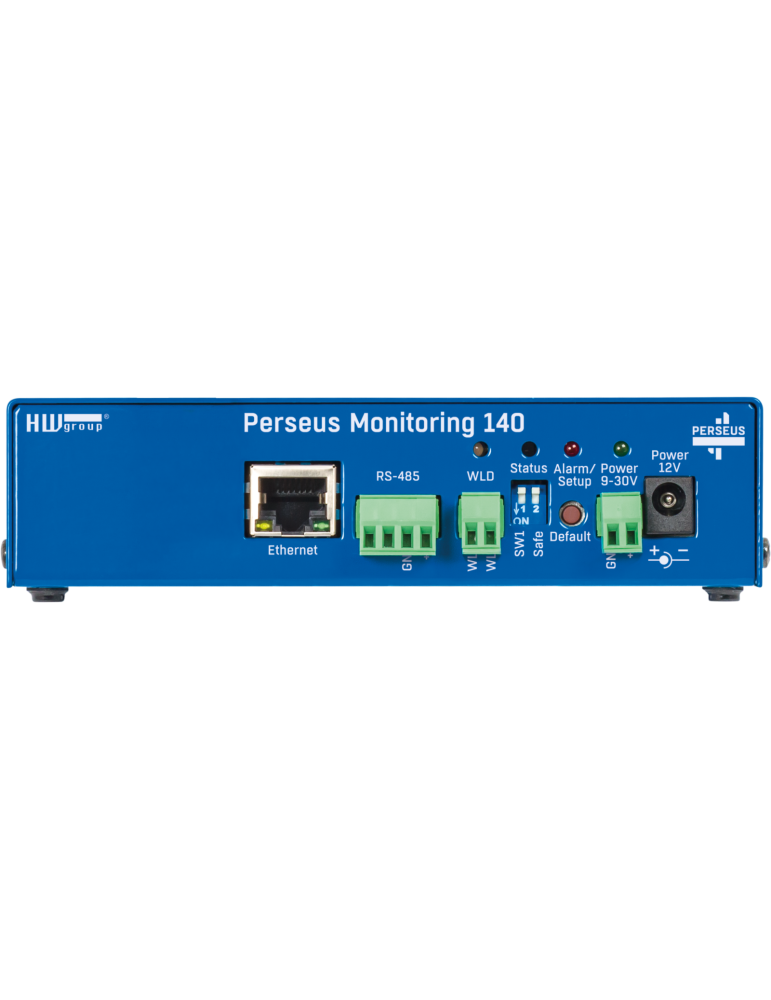

Connectivité étendue pour capteurs physiques

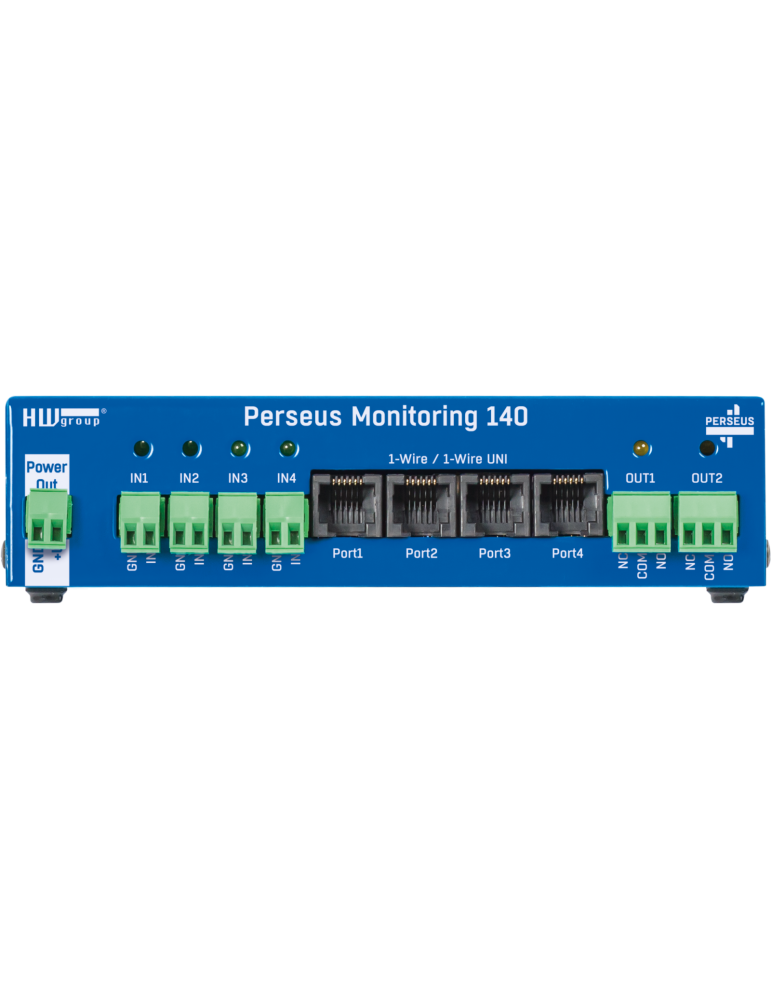

Le boîtier dispose de 4 ports RJ11 compatibles capteurs 1-Wire UNI, permettant la connexion de jusqu'à 2 capteurs par port. Ces interfaces supportent une large gamme de mesures : température intérieure et extérieure, humidité relative, tension, courant (0-30A ou 4-20mA) et bien d'autres paramètres environnementaux.

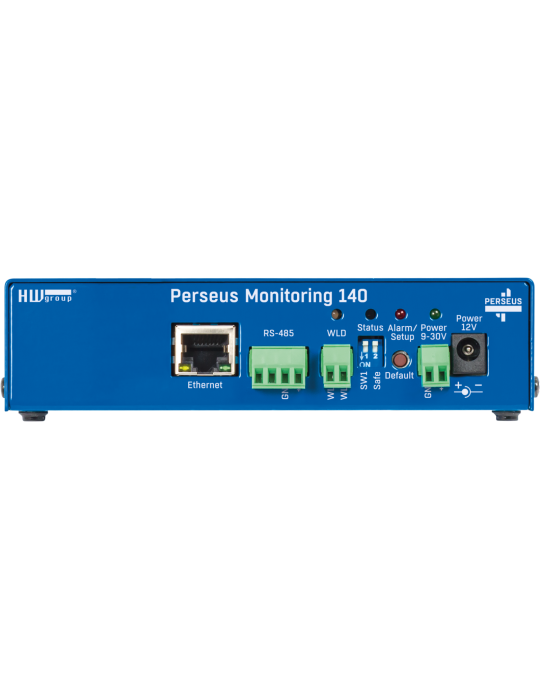

Le port RS-485 Modbus-RTU sur bornier à vis offre une connectivité industrielle robuste pour l'intégration de capteurs et équipements compatibles Modbus, élargissant les possibilités de supervision au-delà des capteurs propriétaires.

Détection de fuite d'eau et entrées/sorties numériques

Le Perseus 140 intègre 1 zone WLD pour la détection de fuite d'eau, compatible avec les câbles de détection HW-group. Cette fonction essentielle protège les installations sensibles contre les dégâts des eaux.

Les 4 entrées numériques (contacts secs) permettent la connexion de détecteurs binaires : détecteur de fumée, contact de porte, détecteur de défaillance ventilateur, présence secteur. Les 2 sorties relais (50V / 1A) autorisent le pilotage d'équipements en réaction aux conditions supervisées, avec support des impulsions et conditions locales.

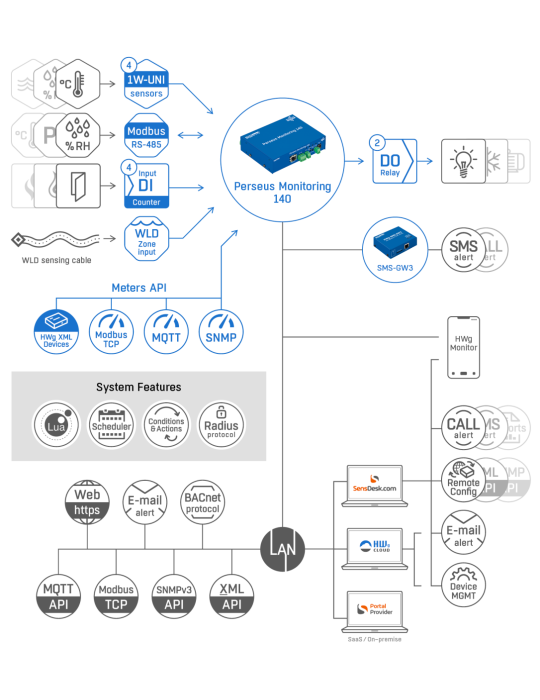

API Meters : agrégation de données multi-équipements

Une caractéristique distinctive du Perseus est l'API "Meters", qui permet de lire à distance via LAN les valeurs de capteurs d'autres équipements du réseau (exemple : STE2 R2). Cette fonctionnalité transforme le Perseus en concentrateur de données capable d'agréger les informations de multiples sources pour analyse et génération d'alertes centralisées.

Le système supporte nativement plusieurs protocoles d'acquisition : XML HWg, Modbus-TCP, SNMP, MQTT, offrant une interopérabilité maximale avec l'infrastructure de supervision existante.

Traitement intelligent des données

Le Perseus 140 ne se contente pas de collecter les données : il les analyse grâce à son moteur de conditions et actions, ses capteurs virtuels (conversions mathématiques) et son planificateur. Le support du langage de script Lua permet de créer des logiques d'analyse avancées adaptées aux besoins métier spécifiques.

Ces outils permettent de définir des seuils d'alerte contextuels, de créer des variables calculées et d'automatiser des réponses en fonction de combinaisons complexes de paramètres supervisés.

Système d'alertes multi-canaux

En cas de dépassement de seuil, le Perseus peut envoyer des alertes par email ou trap SNMP directement depuis le boîtier. Le système gère jusqu'à 100 destinataires d'email et 100 destinataires de trap SNMP, avec support de modèles personnalisables pour chaque type d'alerte.

Les fonctions avancées incluent : alertes groupées, rappels d'alerte, statuts périodiques et escalade des alertes. L'intégration avec des passerelles SMS externes (Net-GSM) permet l'envoi de notifications SMS et d'appels vocaux pour les alertes critiques.

Protocoles ouverts et intégration système

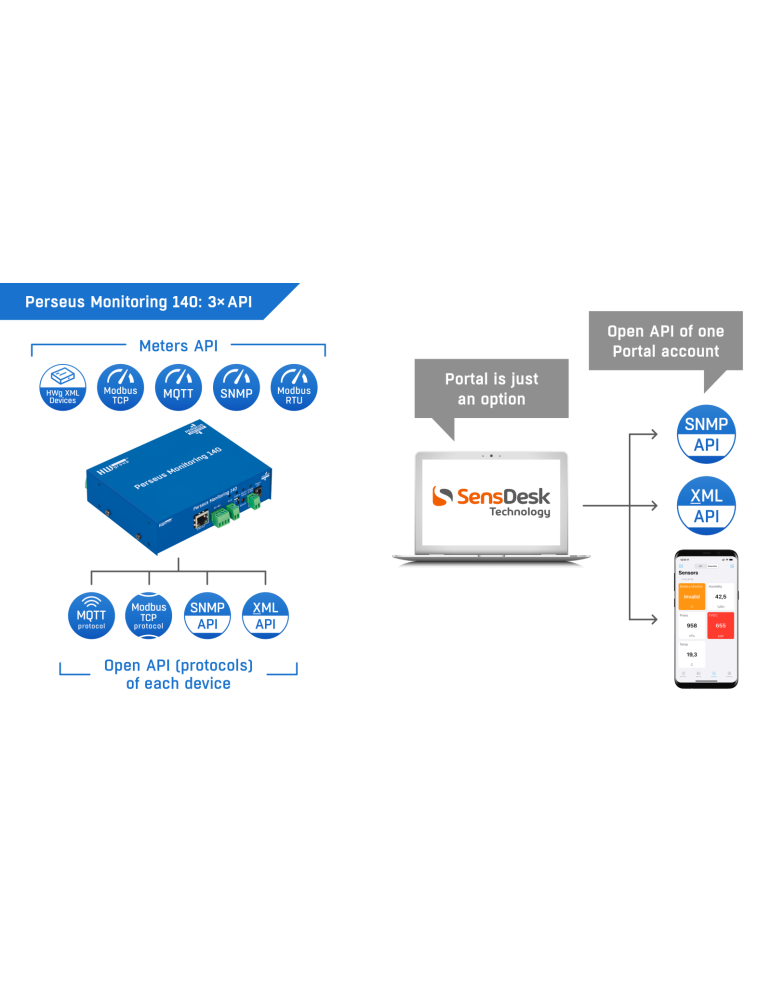

Le Perseus expose ses données via plusieurs API ouvertes : XML, Modbus-TCP, MQTT, SNMP v1/v3, BACnet-IP. Cette architecture ouverte facilite l'intégration avec les systèmes de supervision d'entreprise, SCADA industriels, plateformes IoT et solutions de gestion technique du bâtiment.

Le support d'IPv6, de l'authentification RADIUS (IEEE 802.1X), du protocole HTTPS avec certificat personnalisé et de SNMP v3 garantit une sécurité adaptée aux environnements d'entreprise exigeants.

Technologie SensDesk : supervision cloud optionnelle

Le Perseus 140 peut être connecté au portail SensDesk (technologie HW-group) pour bénéficier de fonctions cloud avancées : graphiques historiques, configuration à distance, alertes SMS/appels intégrés, alerte de défaillance boîtier. Cette intégration optionnelle combine la robustesse d'une supervision locale avec les avantages d'une plateforme cloud centralisée.

Enregistrement de données et administration

Le boîtier dispose d'une mémoire de journalisation de 32 Mo pour conserver l'historique des mesures localement. L'interface d'administration web intégrée permet une configuration complète sans logiciel additionnel, avec gestion des comptes administrateur et utilisateur pour un contrôle d'accès granulaire.

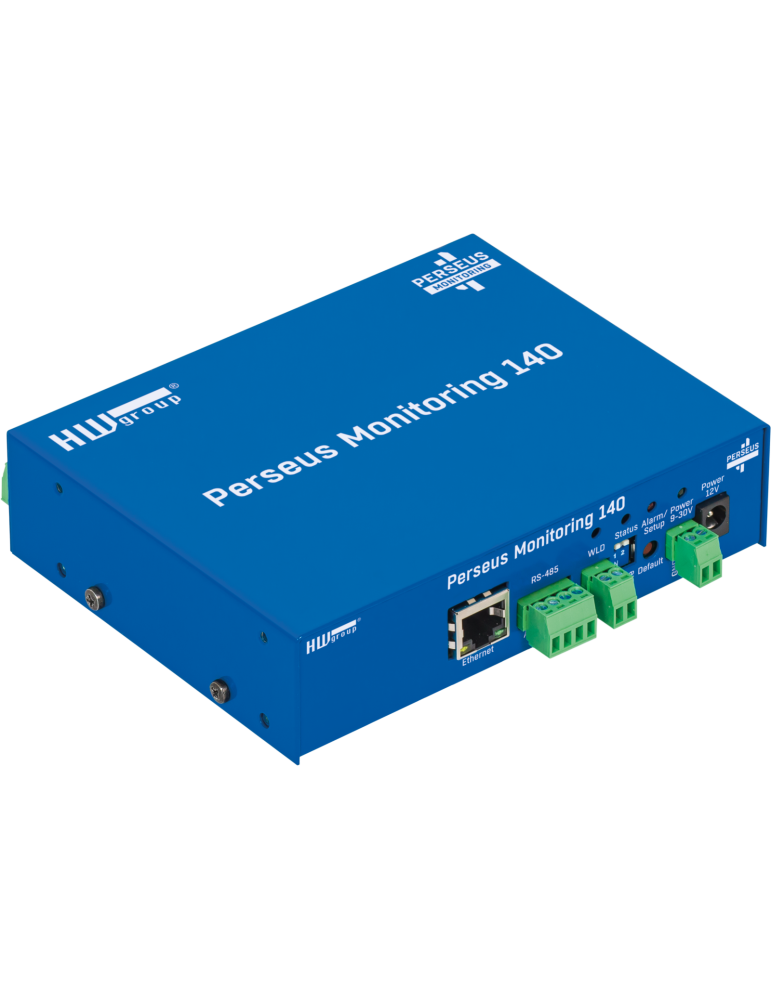

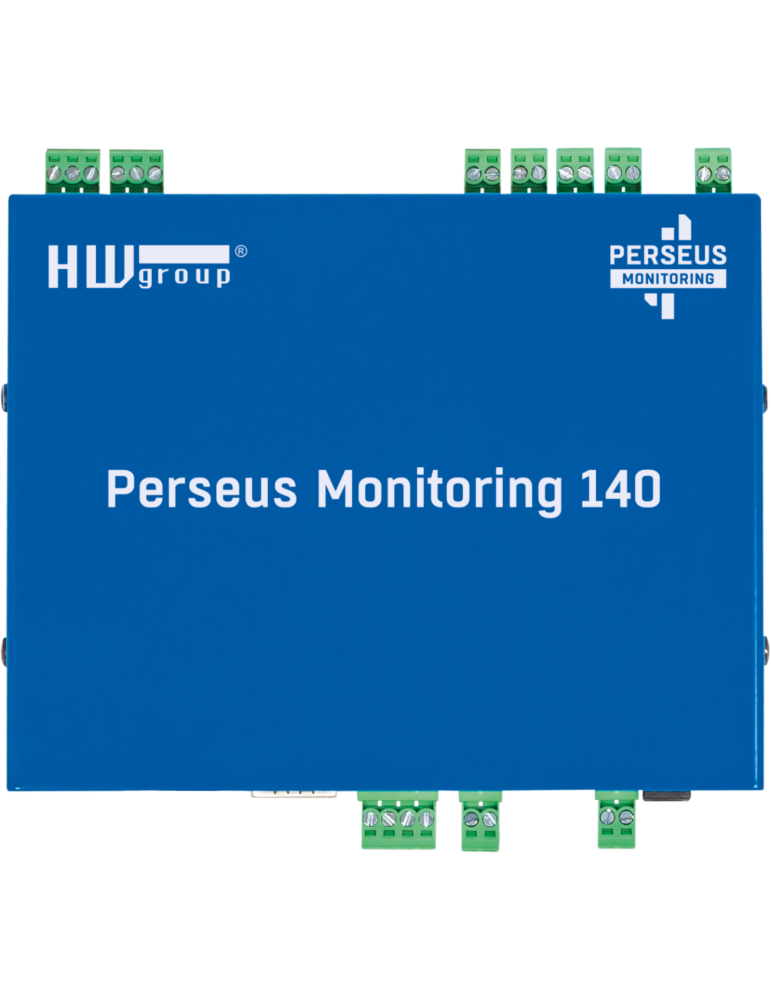

Boîtier industriel compact

Le Perseus 140 est logé dans un boîtier métallique compact (145 x 135 x 38 mm, 550 g) adapté au montage sur table ou fixation murale. Son indice de protection IP40 et sa plage de fonctionnement étendue (-30°C à +85°C) le destinent aux environnements industriels et salles techniques non climatisées.

L'alimentation s'effectue via jack 2,1/5,5 mm ou bornier à vis (9-30V DC, 500 mA max), offrant une flexibilité d'installation adaptée aux contraintes de chaque site.

Applications typiques

• Supervision environnementale de salles techniques et serveurs
• Surveillance d'entrepôts et espaces de stockage pharmaceutique
• Monitoring de stations de base télécommunications (BTS)
• Supervision de machines industrielles à distance
• Concentration de données multi-sites pour armoires et sites télécoms
• Surveillance climatique de serres agricoles
• Détection de fuite d'eau et incendie en hôtellerie

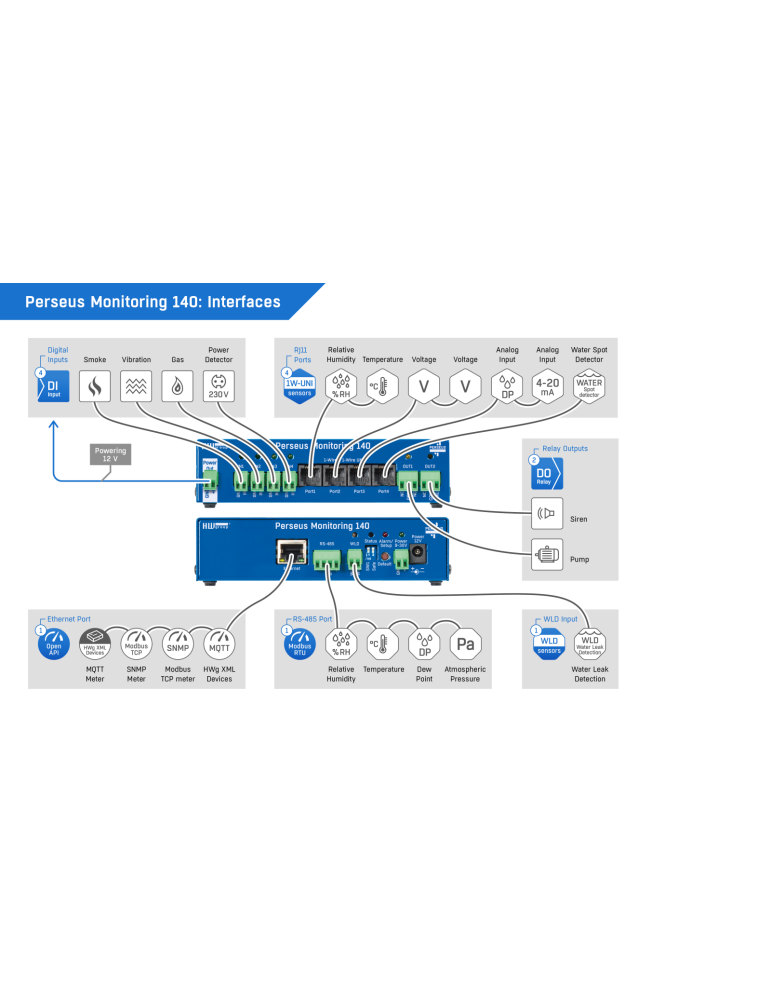

Caractéristiques techniques principales

• Capacité : jusqu'à 100 capteurs physiques ou virtuels, 1000 variables supervisées
• Interfaces capteurs : 4× ports RJ11 (1-Wire UNI, max 2 capteurs par port), 1× RS-485 Modbus-RTU
• Détection fuite : 1 zone WLD pour câble de détection
• E/S numériques : 4 entrées contact sec, 2 sorties relais (50V / 1A)
• API Meters : lecture à distance via XML, Modbus-TCP, SNMP, MQTT
• Protocoles : SNMP v1/v2c/v3, Modbus-TCP, MQTT, BACnet-IP, XML, HTTPS
• Alertes : 100 destinataires d'email, 100 destinataires de trap SNMP, support SMS via passerelle externe
• Réseau : Ethernet 10/100 Mbit, IPv4/IPv6, DHCP, SNTP
• Sécurité : RADIUS 802.1X, HTTPS certificat personnalisé, SMTP TLS, comptes multi-utilisateurs
• Traitement : conditions & actions, capteurs virtuels, planificateur, scripts Lua
• Mémoire : 32 Mo de journalisation locale
• Alimentation : 9-30V DC via jack 2,1/5,5 mm ou bornier à vis, consommation max 500 mA
• Environnement : -30°C à +85°C, 5-95% HR, boîtier métallique IP40
• Dimensions : 145 × 135 × 38 mm, poids 550 g
• Garantie constructeur : 24 mois
