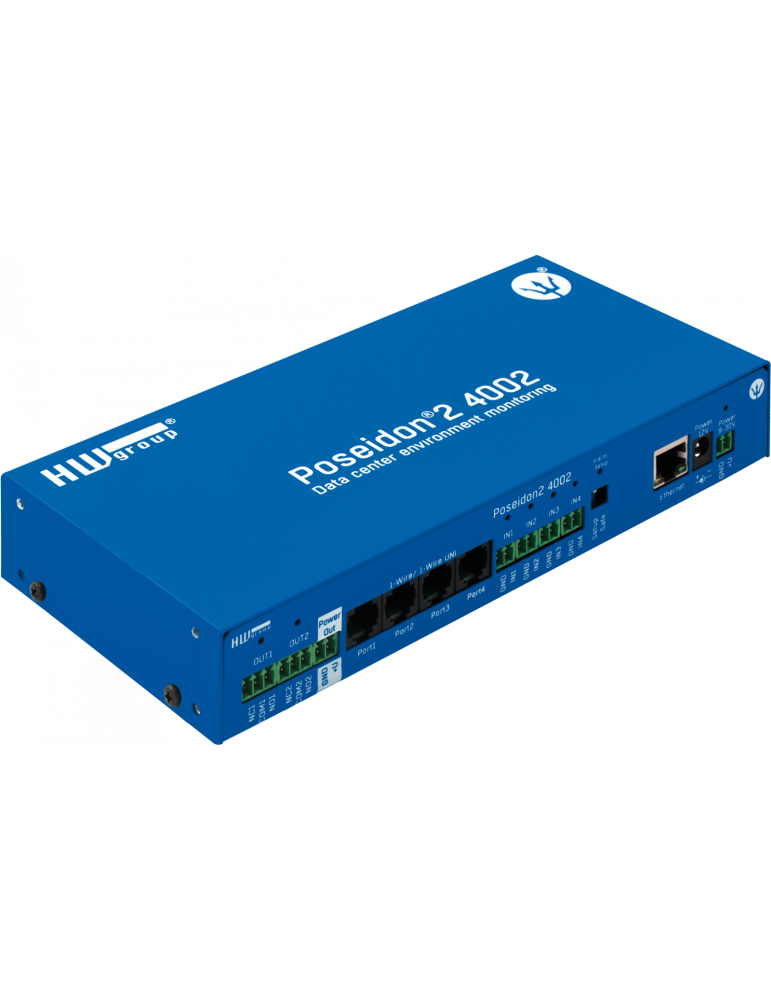

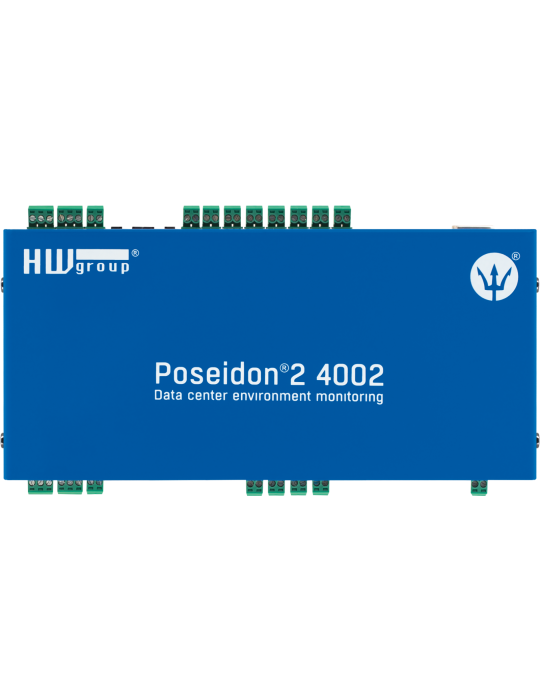

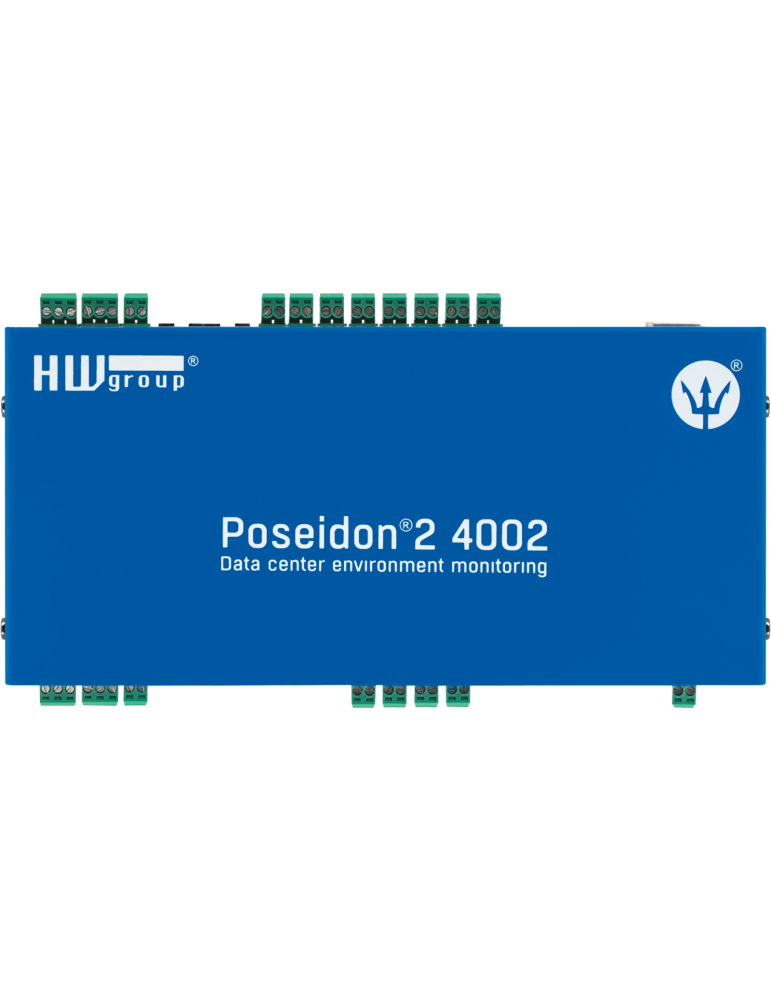

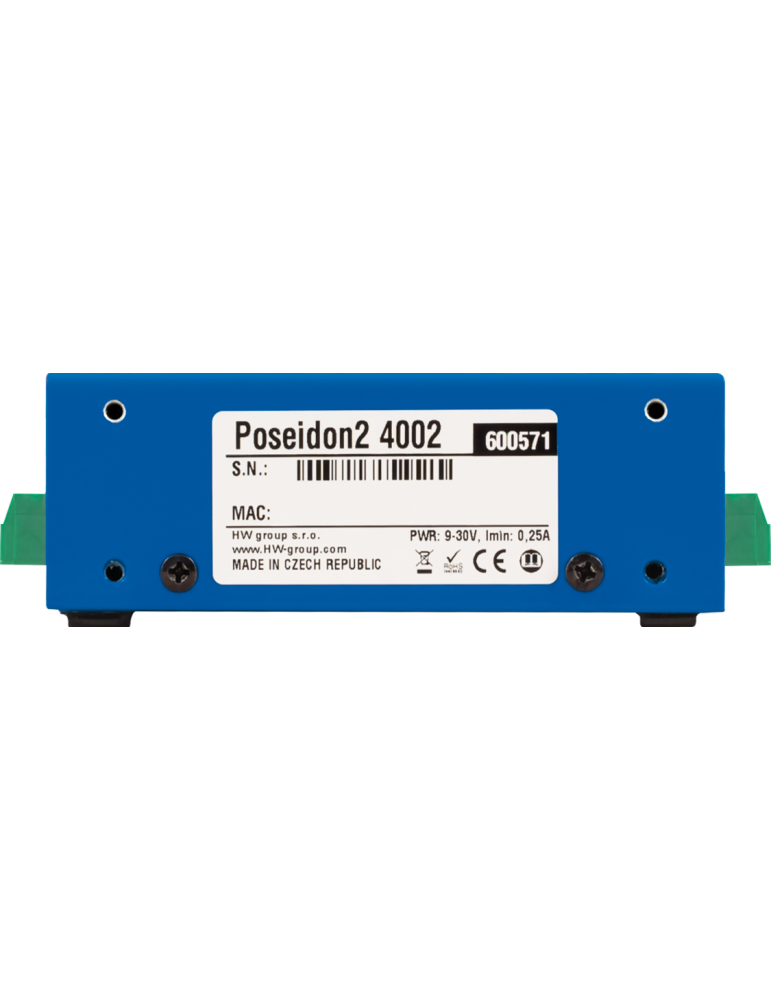

HW-group Poseidon2 4002 Tset

Boîtier de connexion réseau pour la supervision environnementale multi-capteurs

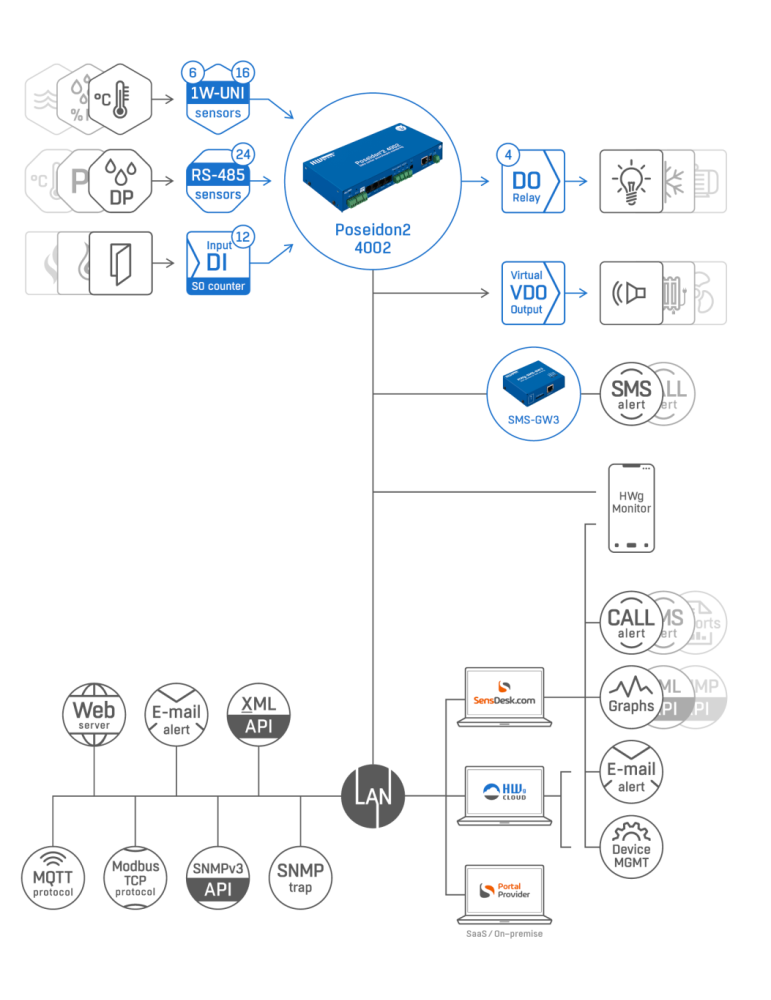

Le HW-group Poseidon2 4002 Tset est conçu pour la surveillance et le contrôle d'environnements critiques via réseau IP. Ce boîtier permet de connecter jusqu'à 40 capteurs (16 via 1-Wire UNI/1-Wire + 24 via RS-485), de gérer 12 entrées digitales à contact sec avec compteurs d'impulsions S0 32 bits conservant leur valeur en cas de coupure de courant, et de contrôler 4 sorties relais (NO/NC) ainsi que 8 sorties digitales virtuelles.

La configuration s'effectue via le serveur web intégré. La supervision à distance est assurée par le portail cloud SensDesk Technology et les applications mobiles SensDesk (iOS/Android), ainsi que par les logiciels HWg-PDMS et HWg-Trigger.

Protocoles M2M sécurisés et intégration IoT/SCADA

Le Poseidon2 4002 Tset prend en charge les protocoles HTTPs, IPv6 et SNMP v1/v3 pour une communication sécurisée. La compatibilité MQTT permet l'intégration dans des plateformes IoT telles que MS Azure IoT Hub et IBM Bluemix. Le boîtier est compatible avec plus de 50 applications SNMP et SCADA pour une intégration dans des systèmes de supervision industriels et IT existants.

Autres protocoles supportés : Modbus/TCP, Syslog, SNMP trap, SMTP TLS, XML, Net-GSM (pour passerelle SMS).

Système d'alertes multi-canal

Le dépassement des seuils définis ou le changement d'état d'une entrée digitale déclenche automatiquement des alertes par email (5 destinataires d'email), SMS (5 destinataires de SMS via passerelle HWg-SMS-GW3 ou modem externe avec logiciel HWg-Trigger), ou trap SNMP (5 destinataires de trap SNMP).

Les sorties digitales virtuelles (VDO) peuvent être mappées sur les relais physiques d'autres unités Poseidon2 ou Damocles2 situées sur le même réseau local (Box2Box), permettant des actions à distance automatisées.

Fonctions avancées : rappel d'alerte, envoi d'état périodique, détection d'événements sur entrées digitales.

Enregistrement de données et comptage d'impulsions

Le data logger intégré peut stocker plus de 250 000 enregistrements pour l'analyse historique et la traçabilité réglementaire. Les 12 entrées digitales intègrent des compteurs d'impulsions S0 32 bits qui conservent leur valeur même en cas de coupure d'alimentation, idéal pour le comptage énergétique.

Le logiciel HWg-PDMS permet de convertir les impulsions S0 en coûts par période et d'exporter les données vers MS Excel pour le reporting énergétique.

Applications types

• Supervision environnementale de salles serveurs et data centers
• Surveillance de température, humidité relative, détection de fuite d'eau
• Monitoring de climatisation, onduleurs UPS et groupes électrogènes
• Supervision de chambres froides et congélateurs avec indication d'alarme
• Applications industrielles : relevé de mesures physiques dans le cloud
• Systèmes de surveillance et bâtiments intelligents

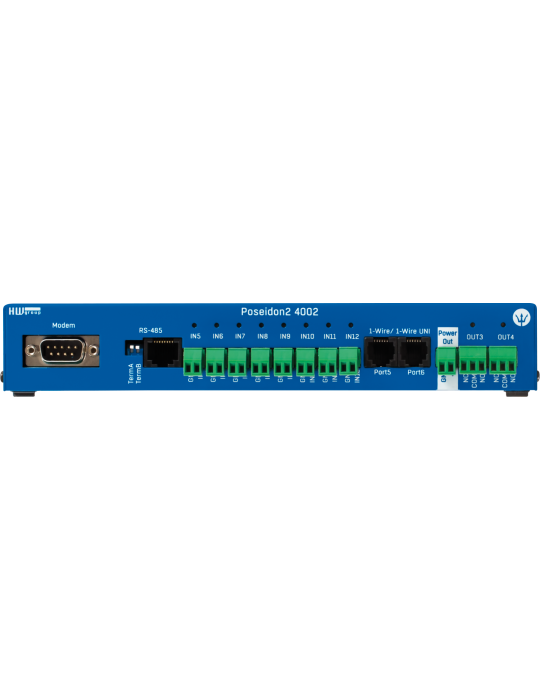

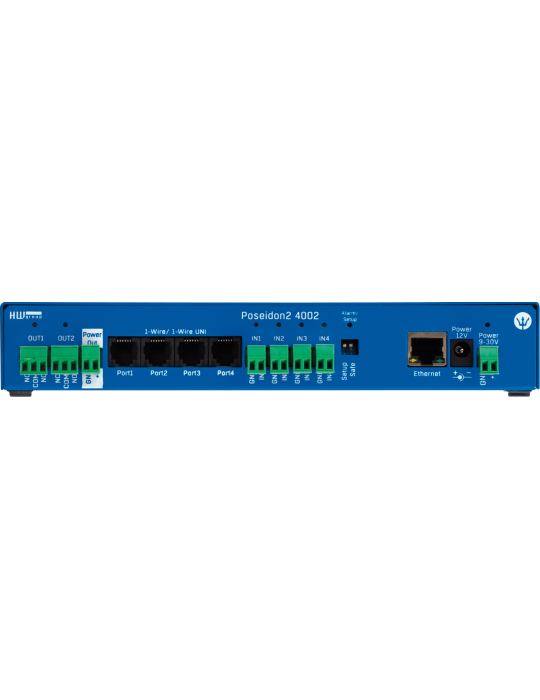

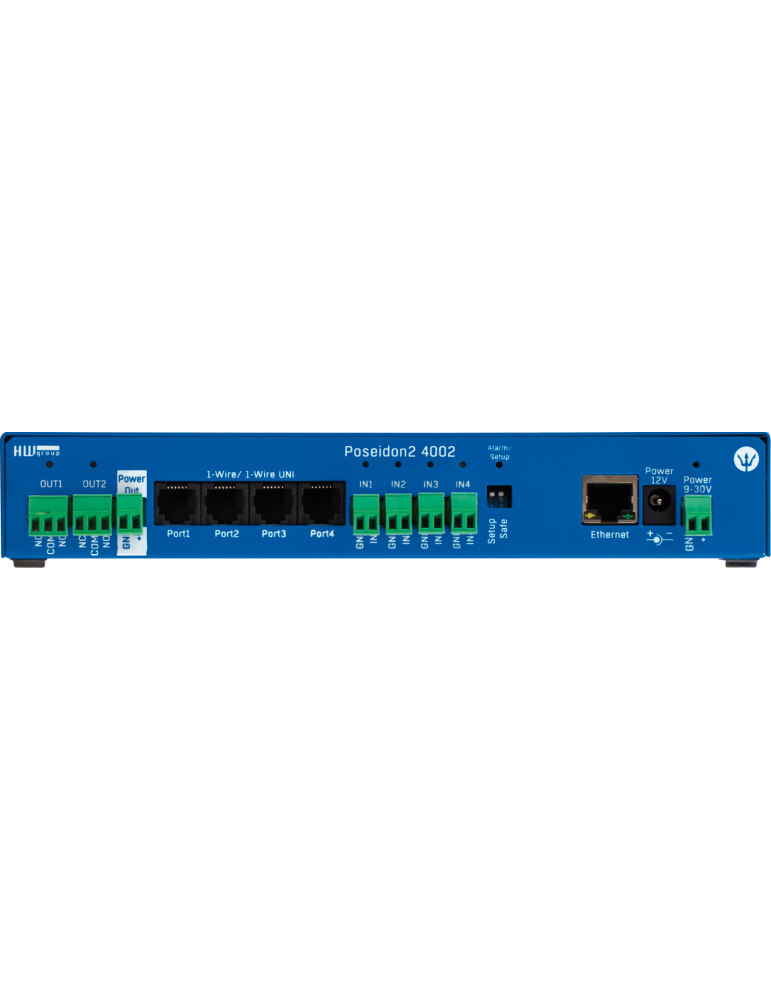

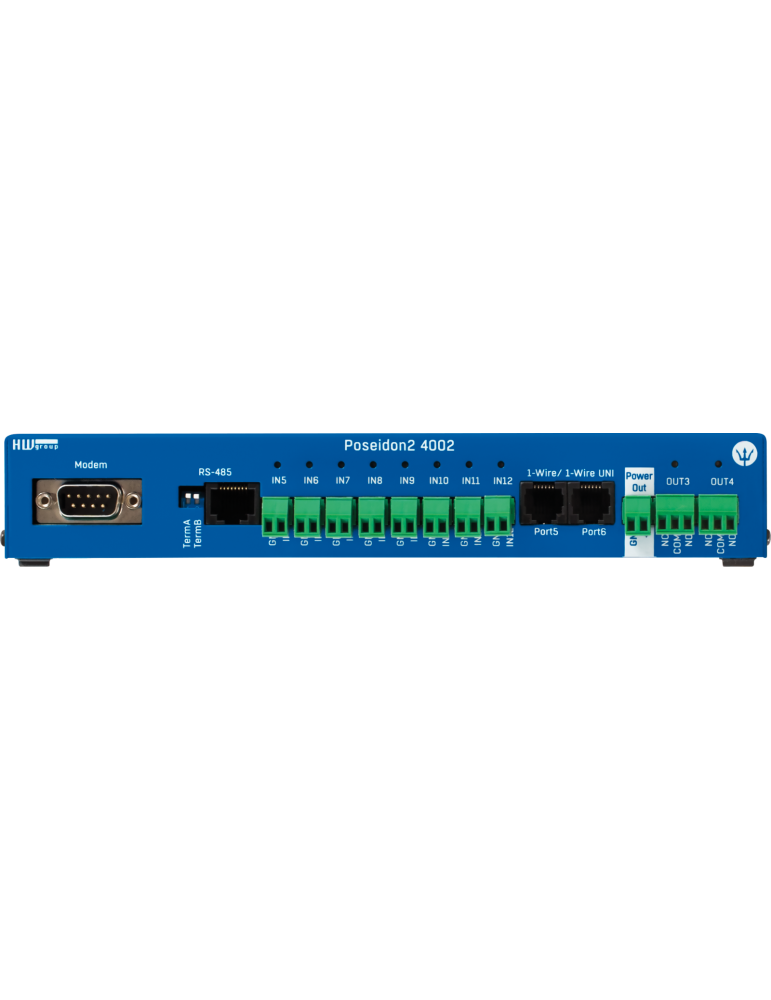

Caractéristiques techniques principales

• Entrées capteurs : 16× 1-Wire UNI/1-Wire + 24× RS-485 (jusqu'à 40 capteurs au total)
• Entrées digitales : 12× contact sec avec compteurs S0 32 bits
• Sorties relais : 4× NO/NC (120V AC / 60V DC, 1000mA)
• Sorties virtuelles : 8× VDO mappables à distance
• Ports 1-Wire : 6 ports
• Protocoles réseau : HTTP, HTTPs, SNMP v1/v3, MQTT, Modbus/TCP, IPv6, Syslog
• Alertes : 5 destinataires email, 5 SMS, 5 traps SNMP, 8 destinations XML
• Data logger : plus de 250 000 enregistrements
• Connectivité : Ethernet 10/100 Mbit, RS-232, RS-485
• Alimentation : 9-30V DC (jack ou bornier), PoE en option, consommation 250mA
• Température de fonctionnement : -30°C à +80°C
• Dimensions : 218 × 104 × 38 mm, 710g

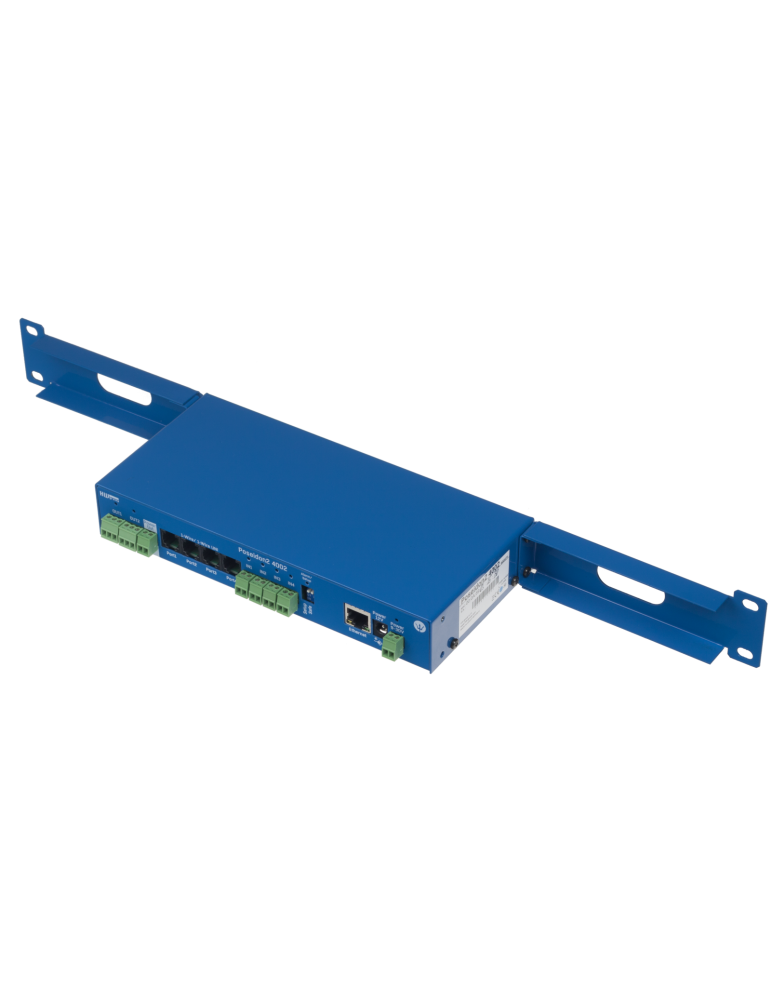

• Boîtier : métal IP40, montage rack 19'', DIN, mural ou sur table
• Garantie : 60 mois

Développement et intégration logicielle

Compatible avec de nombreux logiciels tiers (SCADA, Nagios). Le HWg-SDK fournit des exemples de code pour les développeurs (Borland C++, MS Visual, VB, C#, PHP, JAVA) facilitant l'intégration dans des applications personnalisées.

Logiciels fournis : HWg-Config/UDP Config pour la configuration initiale, HWg Upgrader pour les mises à jour firmware, HWg Calibrator pour l'étalonnage des capteurs.
