HW-group Perseus Monitoring 150 Rack Tset

Boîtier de connexion rack 1U 19" pour la supervision environnementale des datacenters

Le Perseus Monitoring 150 Rack Tset de HW-group centralise la surveillance environnementale des datacenters, salles serveurs et installations télécom dans un boîtier compact rack 1U 19". Conçu pour les environnements IT exigeants, il collecte et analyse les données de capteurs physiques externes (température, humidité relative, courant, tension) ainsi que des équipements tiers via LAN ou Modbus/RTU. La supervision couvre jusqu'à 100 capteurs physiques ou virtuels et 1000 variables de mesure.

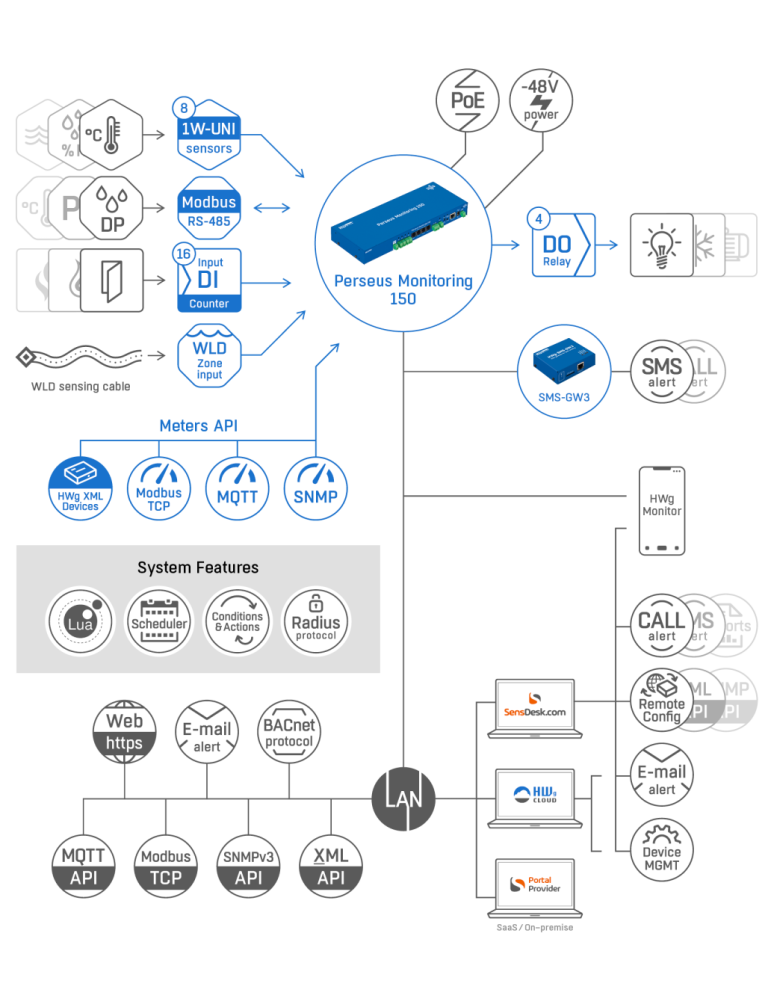

Ce boîtier de connexion combine les données provenant de capteurs externes avec celles d'autres équipements HWg connectés via le réseau grâce à l'API "Meters". Cette fonctionnalité unique permet au Perseus de récupérer à distance les valeurs de capteurs depuis d'autres dispositifs (comme les STE2 R2) et d'utiliser ces données pour l'analyse ou les alertes. Les conditions locales, le scripting Lua, le calendrier et le planificateur périodique analysent les mesures en temps réel.

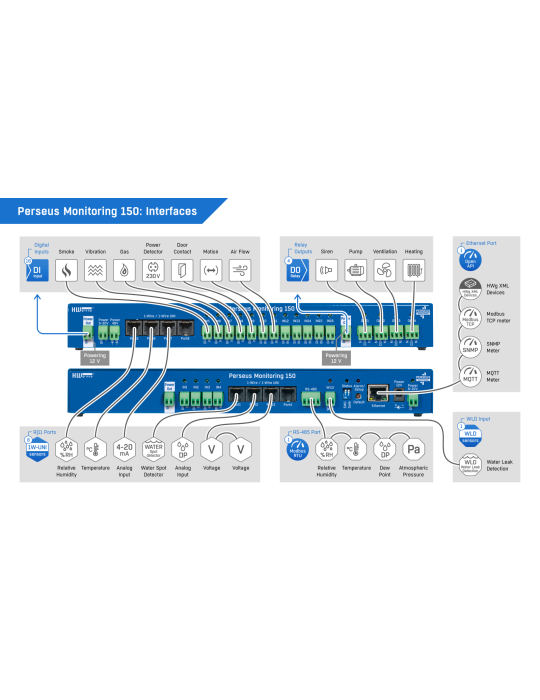

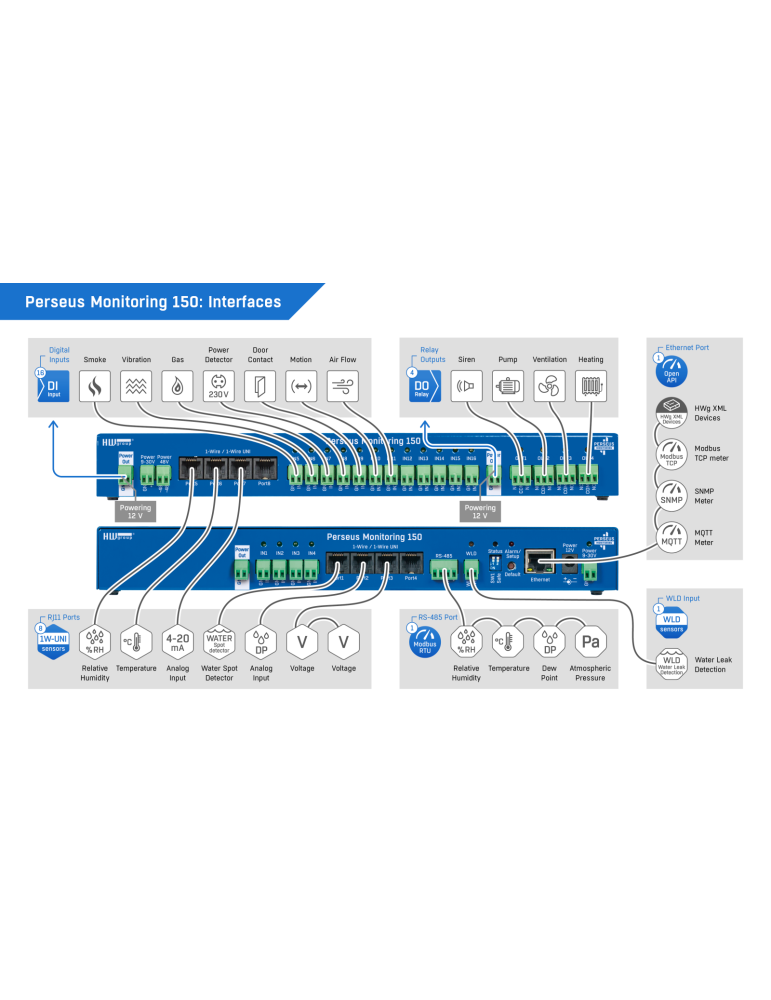

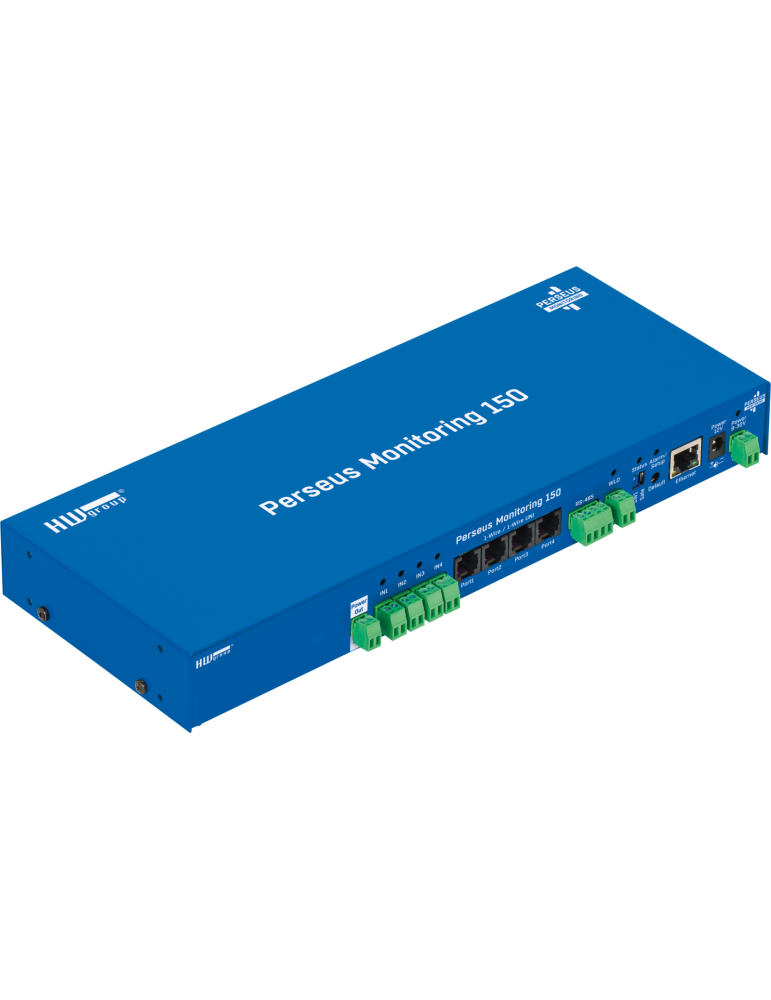

Connectivité complète pour la surveillance environnementale

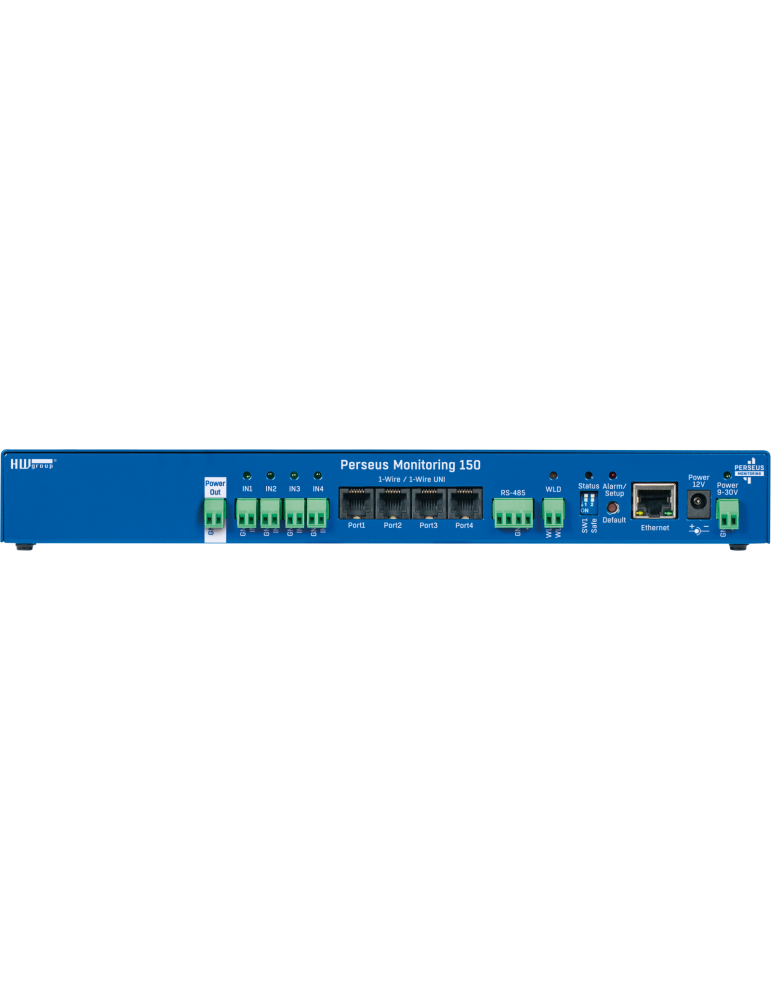

• 8 ports RJ11 : connexion jusqu'à 2 capteurs 1-Wire UNI par port (température, humidité relative intérieure/extérieure, tension, courant 0-30A ou 4-20mA)
• Port RS-485 (Modbus/RTU) : bloc à vis pour capteurs et équipements tiers
• Zone WLD : détection de fuite d'eau avec câble de détection externe

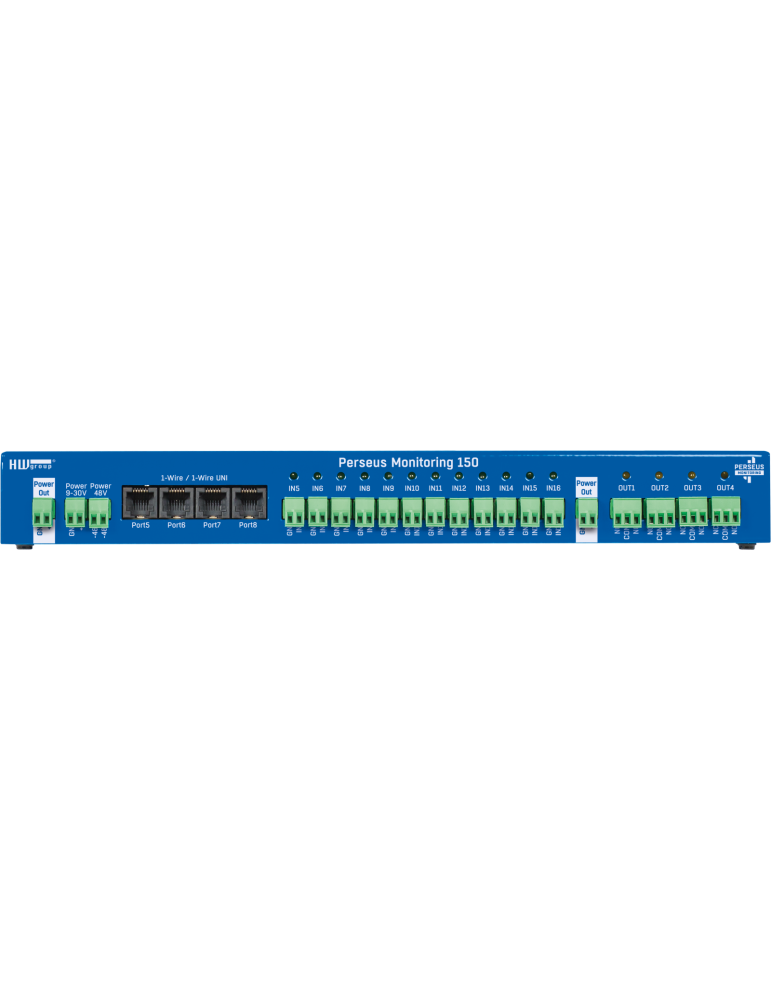

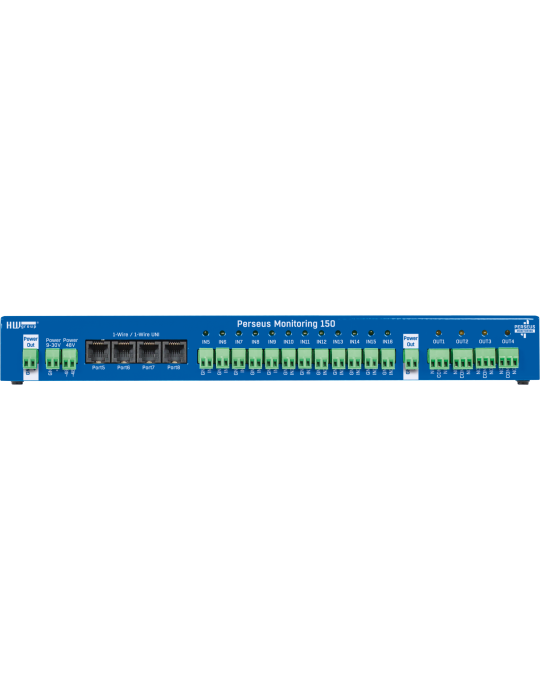

• 16 entrées digitales (contacts secs) : détecteurs de fumée, contacts de porte, détecteurs de panne de ventilateur, présence secteur
• 4 sorties relais : charge 50V / 1000mA pour actions automatisées
• API "Meters" LAN : lecture des valeurs depuis équipements HWg (XML), Modbus/TCP, SNMP, MQTT

Protocoles et APIs ouverts

Le Perseus 150 communique via SNMP v1/v2c/v3, Modbus/TCP, MQTT, BACnet/IP et XML. Les valeurs mesurées sont accessibles via ces APIs ouvertes pour intégration avec des systèmes de GTB ou de supervision existants. Le boîtier supporte IPv4 et IPv6, garantissant la compatibilité avec les infrastructures réseau modernes.

Système d'alertes et notifications multi-canaux

Les alertes sont transmises par email (SMTP/TLS, 100 destinataires), trap SNMP (100 destinataires) ou SMS (100 destinataires via passerelle externe SMS-GW3). Le système gère l'escalade d'alertes, les rappels périodiques, les alarmes groupées et les statuts périodiques. Les modèles d'email et SMS personnalisables adaptent les notifications selon les besoins.

Traitement intelligent des données

• Conditions & Actions : automatisation basée sur seuils ou combinaisons de paramètres
• Capteurs virtuels : calculs et conversions de valeurs
• Planificateur : actions programmées selon calendrier
• Scripts Lua : logique de supervision personnalisée
• Enregistreur 32 MB : historisation locale des mesures

Technologie SensDesk pour supervision cloud

Le Perseus 150 se connecte au portail SensDesk (HWg-cloud.com) pour la configuration à distance, la visualisation centralisée et les alertes cloud (email, SMS, appels). Le portail ajoute l'alerte "Device Invalid" qui signale automatiquement toute perte de communication avec le boîtier. Cette architecture combine la fiabilité d'une supervision locale avec les avantages d'une plateforme cloud.

Sécurité et administration

Le boîtier intègre l'authentification Radius (IEEE 802.1X), des comptes administrateur et utilisateur séparés, HTTPS avec certificat client, et SNMP v3 pour des communications sécurisées. Le serveur web intégré permet la configuration via interface web intuitive.

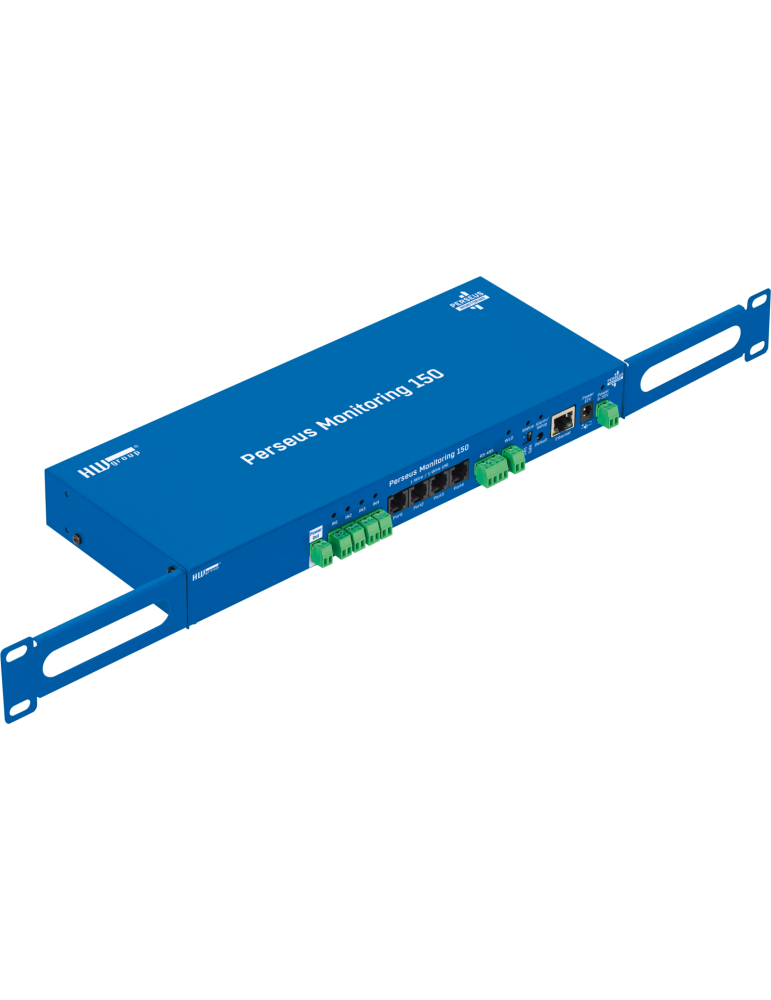

Alimentation flexible et montage rack

• PoE (RJ45, 48V, 250mA)
• Jack barrel 2,1/5,5 mm (9-30V, 500mA)
• Bloc à vis (9-30V 500mA ou 48V 250mA)

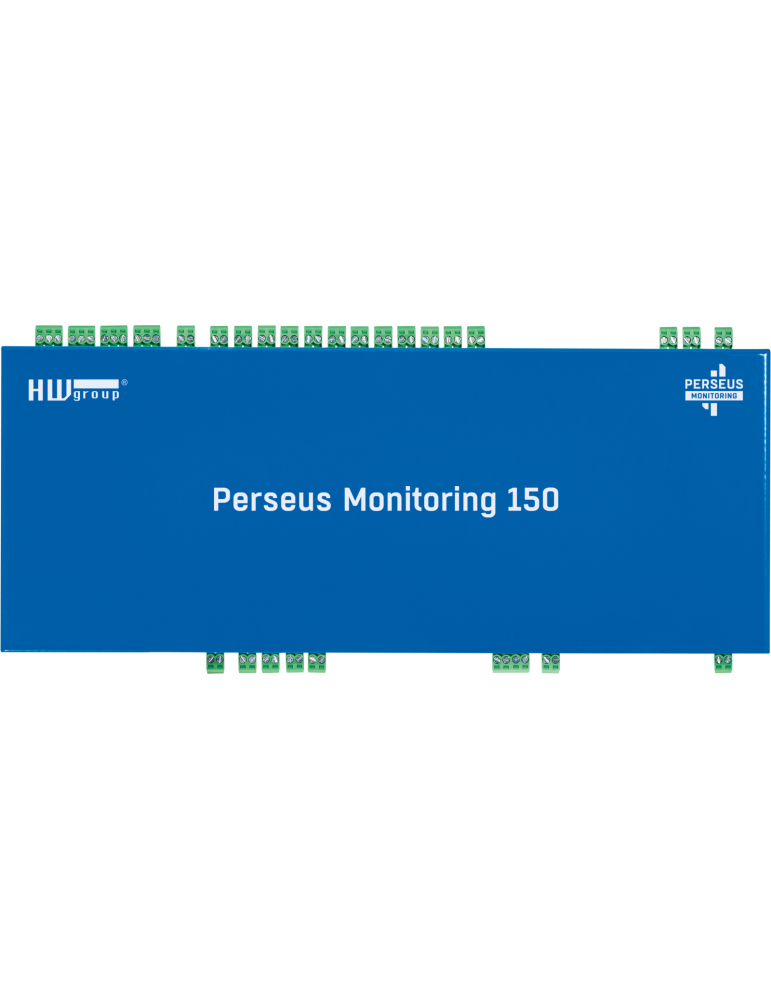

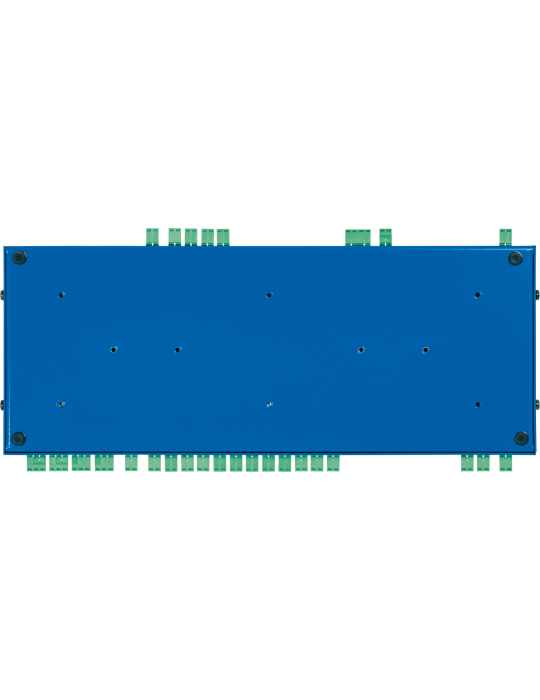

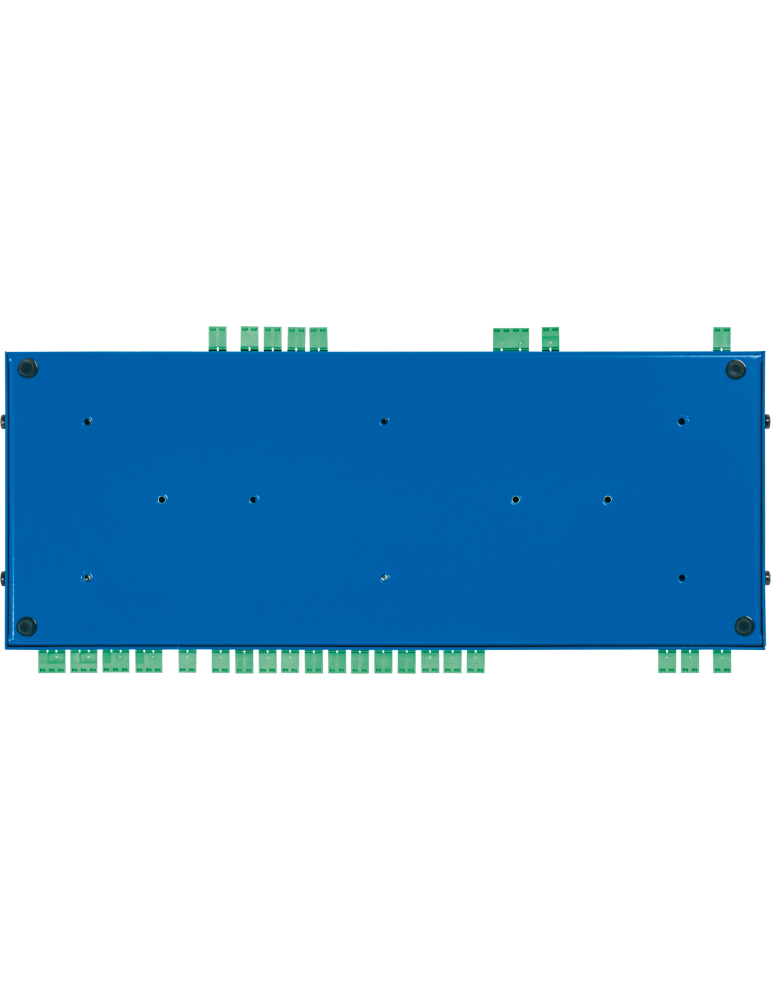

• Boîtier métallique rack 1U 19" : 300 × 145 × 38 mm, 1120g, IP40
• Température de fonctionnement : -30°C à +85°C

Applications typiques

• Supervision environnementale des datacenters et salles serveurs
• Surveillance des racks et baies IT
• Monitoring des salles techniques et installations télécom
• Concentration de données depuis capteurs et compteurs locaux
• Surveillance d'infrastructures distantes

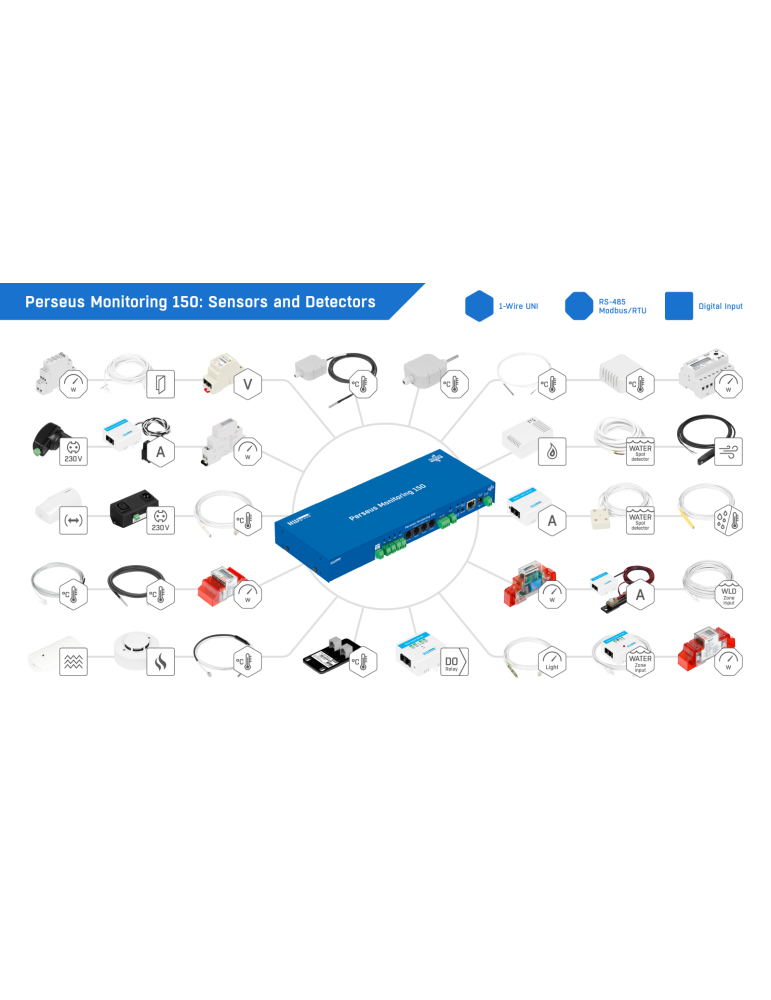

Compatibilité étendue avec les capteurs HW-group

Le Perseus 150 accepte toute la gamme de capteurs 1-Wire (température, humidité, CO2, courant AC/DC, tension, luminosité), capteurs 1-Wire UNI (température Pt100, COV, inondation), capteurs Modbus/RTU (température, humidité, CO2, compteurs d'énergie PRO) et détecteurs binaires (fumée, mouvement, vibration, présence secteur). Les câbles de détection WLD surveillent les fuites d'eau sur plusieurs mètres.

Spécifications techniques

• Limite capteurs : 100 physiques ou virtuels
• Limite variables : 1000
• Valeurs 1-Wire : 100 max
• Valeurs RS-485 : 100 max
• Ethernet : RJ45 10/100 Mbit
• Garantie : 24 mois
