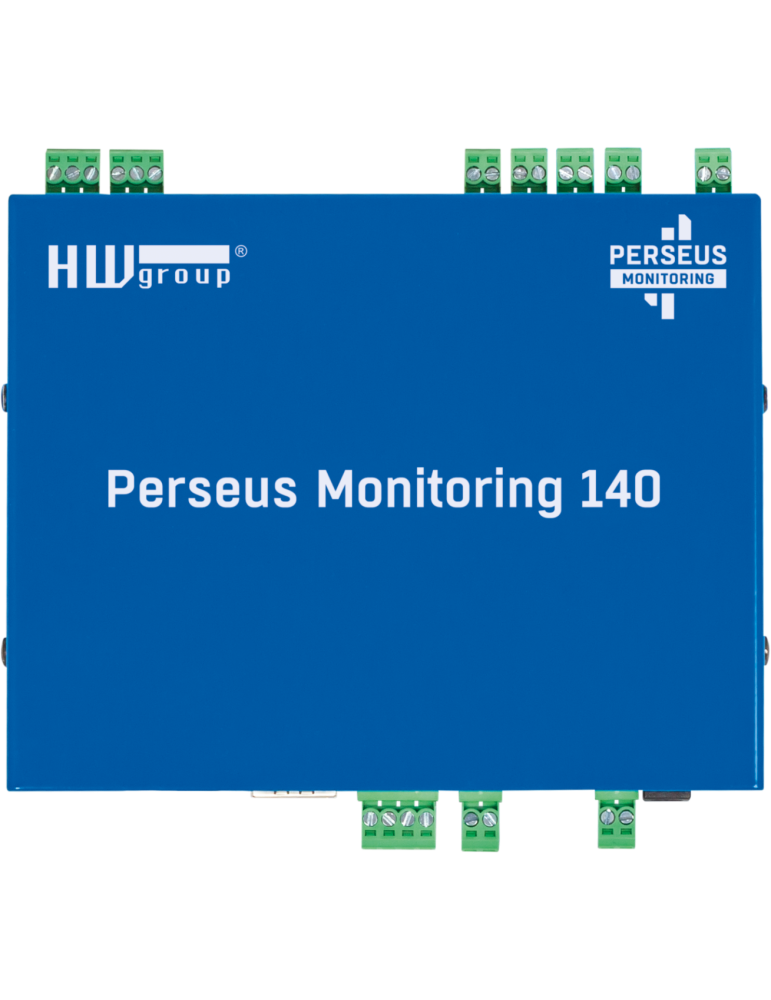

HW-group Perseus Monitoring 140

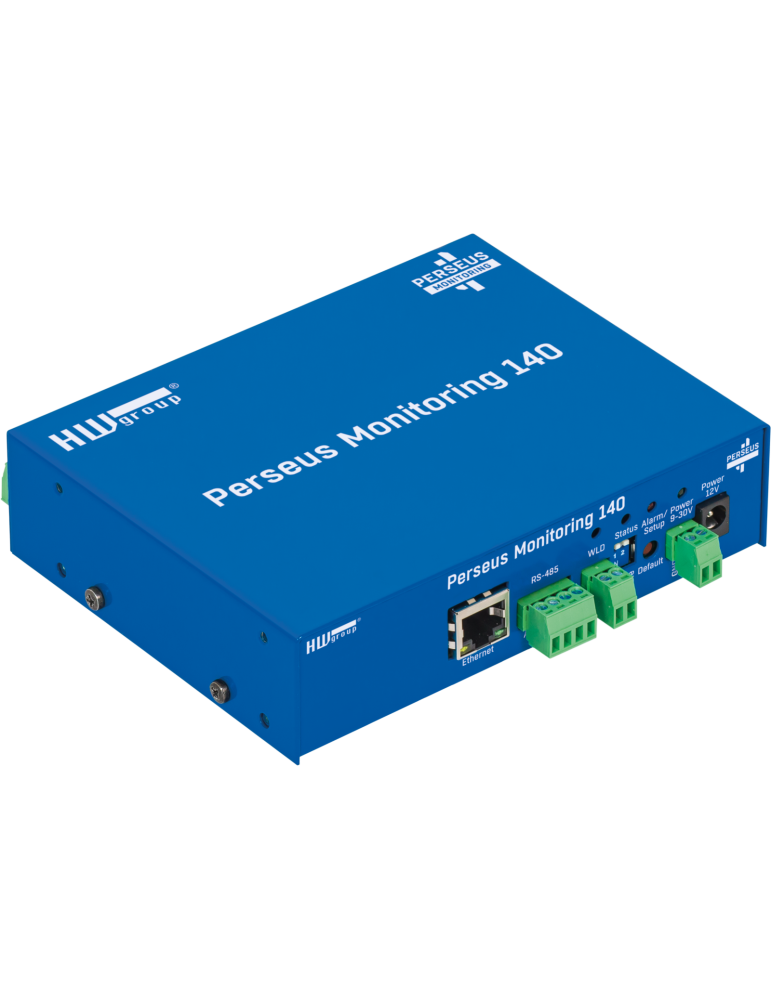

Le Perseus Monitoring 140 de HW-group est un boîtier de connexion industriel conçu pour la supervision environnementale sur site disposant d'un réseau LAN. Équipé de 4 ports RJ11 (capteurs 1-Wire UNI), d'un port RS-485 (Modbus-RTU), de 4 entrées numériques, 2 relais de sortie et d'une zone de détection de fuite d'eau, ce boîtier permet de surveiller les paramètres physiques critiques de vos installations techniques, salles serveurs, entrepôts ou stations de télécommunication. Capable de gérer jusqu'à 100 capteurs physiques ou virtuels et 1000 variables de supervision, le Perseus 140 centralise les données de capteurs externes avec celles d'autres équipements HWg connectés sur le réseau local.

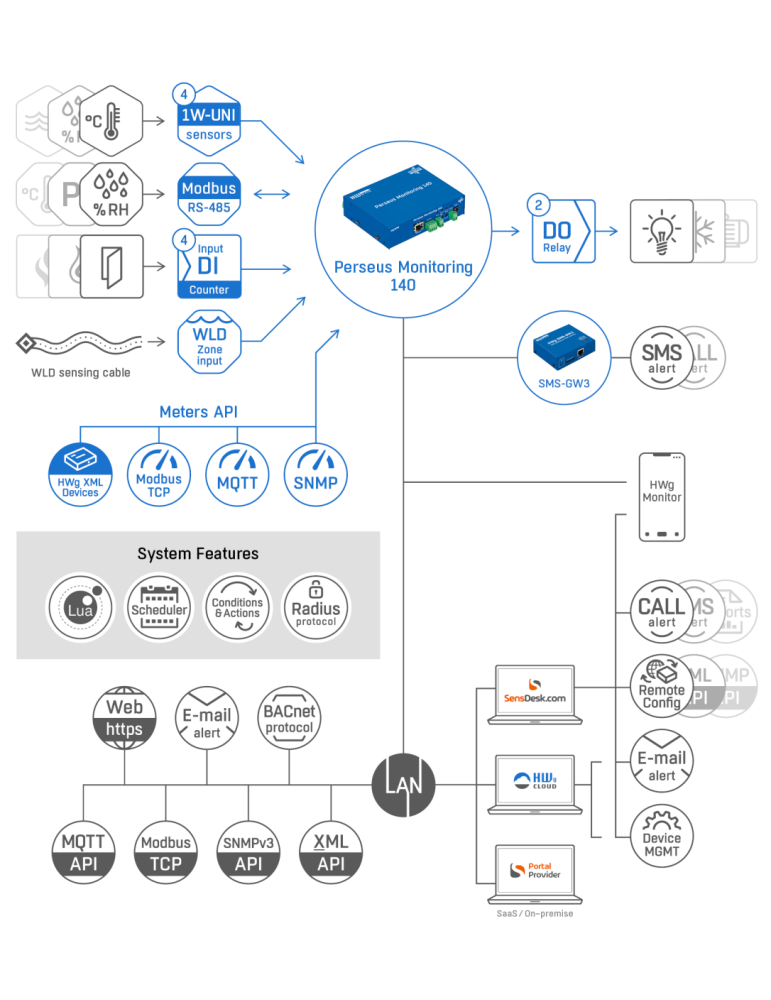

Interfaces de connexion capteurs et détecteurs

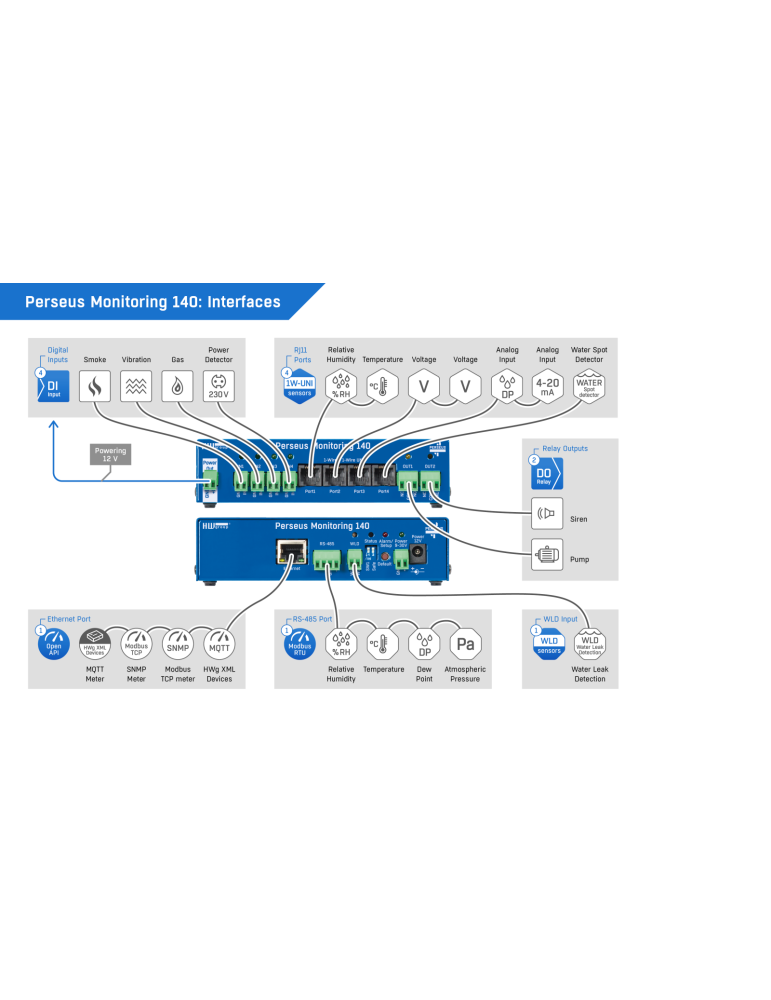

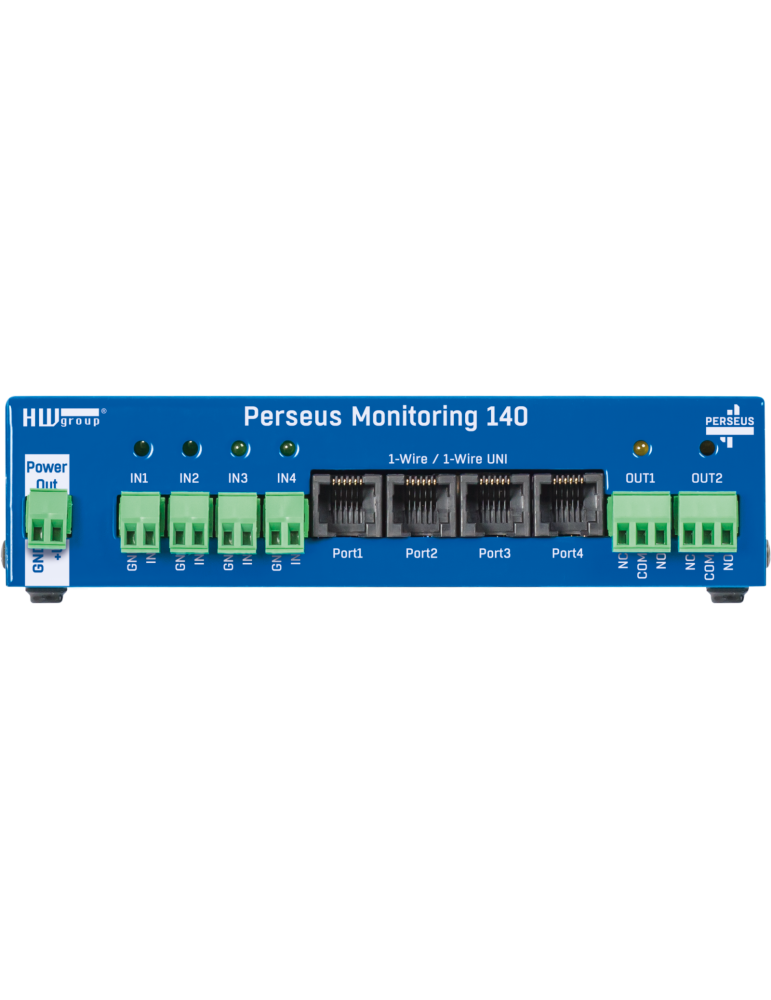

Le Perseus Monitoring 140 dispose de 4 ports RJ11 acceptant jusqu'à 2 capteurs 1-Wire UNI par port pour mesurer température, humidité relative, tension, courant électrique (0-30A ou 4-20mA) et autres paramètres physiques. Le port RS-485 (Modbus-RTU) permet de connecter des capteurs et convertisseurs communicants en bus de terrain industriel. Une zone WLD (Water Leak Detection) accepte un câble détecteur de fuite d'eau pour protéger les espaces sensibles. Les 4 entrées numériques (contacts secs) permettent de raccorder détecteurs de fumée, contacts de porte, détecteurs de panne ventilateur ou présence secteur, tandis que les 2 relais de sortie (50V / 1A) autorisent le pilotage d'équipements auxiliaires selon des conditions locales programmées.

API Meters et traitement des données

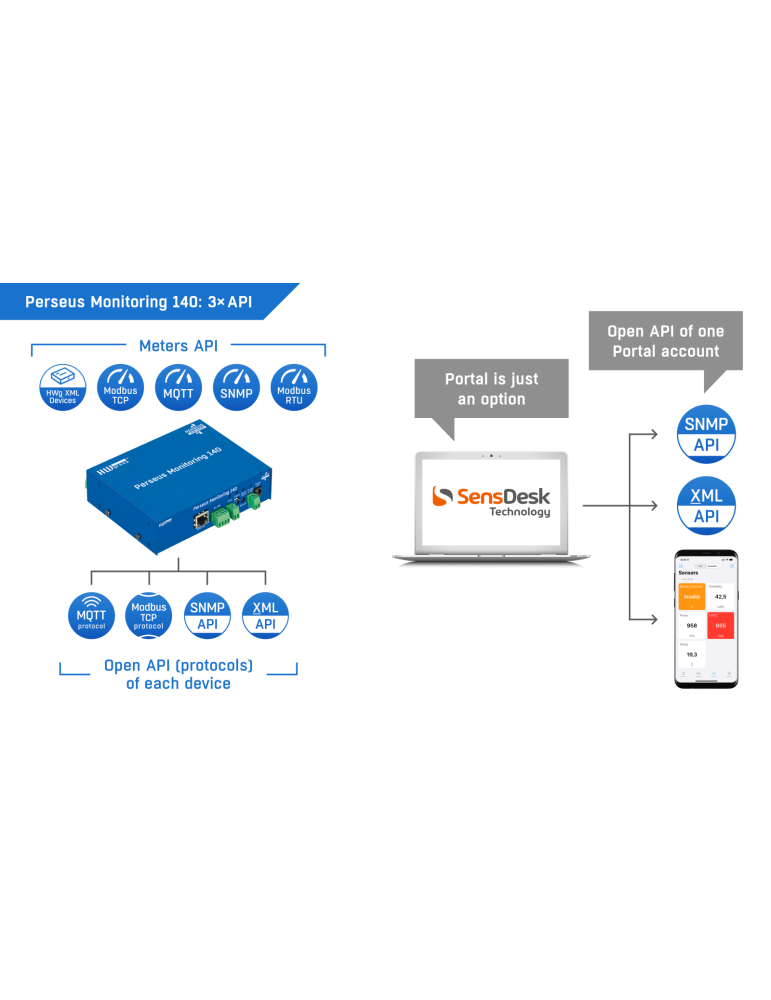

Une fonctionnalité distinctive du Perseus est l'API "Meters" qui permet de récupérer via LAN les valeurs de capteurs d'autres équipements HWg (tels que STE2 R2) et d'exploiter ces données pour analyse ou génération d'alertes. Le boîtier peut créer des capteurs virtuels par calcul ou conversion de valeurs physiques, appliquer des conditions locales programmées en script Lua, utiliser un planificateur calendaire ou périodique pour analyser les données mesurées. Un enregistreur de données (datalogger) de 32 Mo conserve l'historique des mesures.

Système d'alertes et notifications multi-canaux

Le Perseus 140 peut envoyer des alertes directement depuis le boîtier par email (jusqu'à 100 destinataires d'email avec templates personnalisés) ou trap SNMP (jusqu'à 100 destinataires de trap SNMP) en cas de dépassement de seuils ou détection d'événements. Via un SMS-GW3 externe (passerelle SMS), il peut également envoyer des SMS (100 destinataires de SMS avec templates) ou déclencher des appels téléphoniques. Le système d'alertes offre rappel d'alerte, escalade, alertes groupées et états périodiques. Connecté au portail SensDesk (technologie HWg-Push), il bénéficie d'alertes enrichies incluant email, SMS/appels et alerte de défaillance du boîtier (Device Invalid Alert).

Protocoles de communication et API ouvertes

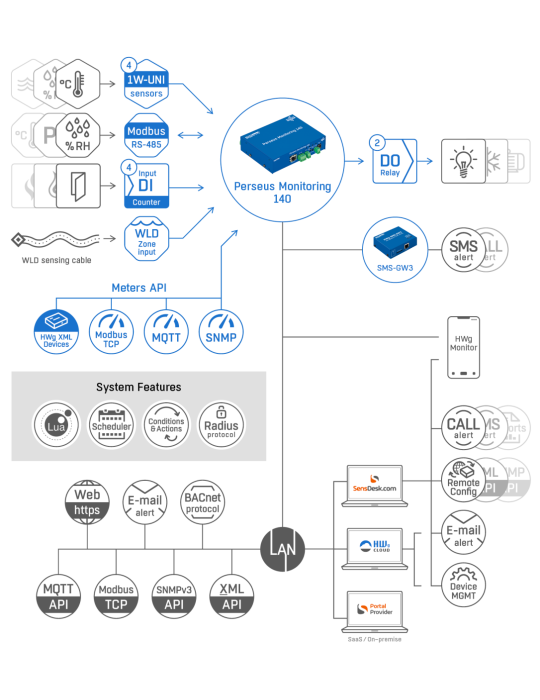

Le Perseus Monitoring 140 communique via Ethernet 10/100 Mbit et prend en charge les protocoles SNMP v1/v2c/v3, Modbus-TCP, MQTT, BACnet-TCP, IPv6, HTTPS avec certificat client et authentification Radius IEEE 802.1X. Les données mesurées sont accessibles en temps réel via API ouvertes (XML, Modbus-TCP, MQTT, SNMP) pour intégration dans systèmes de GTB, SCADA ou applications tierces. L'API "Meters" supporte XML, Modbus-TCP, SNMP et MQTT pour récupérer les valeurs d'autres équipements réseau.

Configuration et intégration portail SensDesk

La configuration s'effectue via interface web intégrée ou à distance avec la technologie SensDesk qui permet la configuration centralisée de multiples boîtiers. Connecté au portail SensDesk, le Perseus 140 devient une solution complète avec graphiques historiques, supervision SNMP et alertes avancées incluant notification de défaillance du boîtier. Le protocole HWg-Push assure la remontée des données vers le portail cloud ou on-premise.

Caractéristiques techniques

• Capacité : 100 capteurs (physiques ou virtuels), 1000 variables de supervision

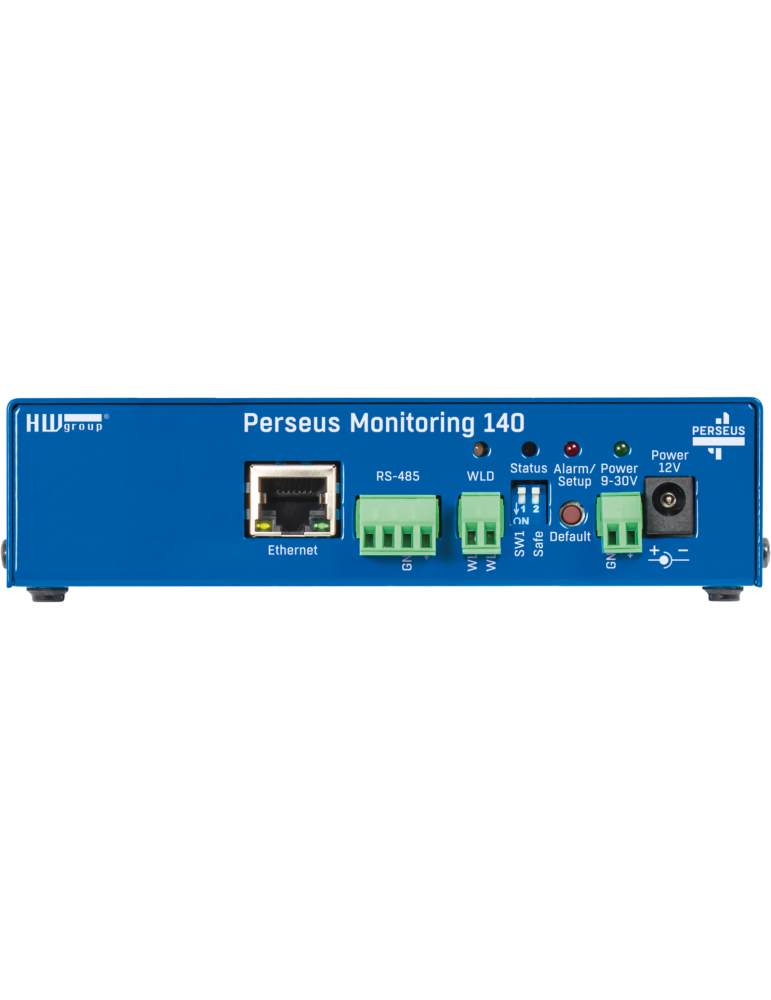

• Interfaces capteurs : 4 ports RJ11 (1-Wire UNI, max 2 capteurs/port), RS-485 Modbus-RTU (bornier), 1 zone WLD
• Entrées/sorties : 4 entrées numériques (contacts secs avec comptage), 2 relais de sortie (50V / 1A)
• Réseau : Ethernet RJ45 10/100 Mbit, serveur web intégré, IPv4/IPv6
• Protocoles de supervision : SNMP v1/v2c/v3, Modbus-TCP, MQTT, BACnet-TCP, XML, HWg-Push
• API "Meters" : lecture distante via XML, Modbus-TCP, SNMP, MQTT depuis autres équipements HWg
• Alertes locales : 100 destinataires d'email, 100 destinataires de trap SNMP, 100 destinataires de SMS (via SMS-GW externe)
• Traitement données : capteurs virtuels, conditions et actions, scripts Lua, planificateur calendaire
• Enregistreur : datalogger 32 Mo
• Sécurité : HTTPS (certificat client), authentification Radius IEEE 802.1X, SNMP v3, comptes admin/utilisateur, SMTP TLS
• Alimentation : 9-30V DC via jack (2,1/5,5 mm) ou bornier à vis (500 mA max)
• Températures : fonctionnement -30°C à +85°C, stockage -30°C à +85°C
• Boîtier : métal IP40, 145 x 135 x 38 mm (L x H x P), 550 g
• Installation : table, rack (avec accessoire Mount plate F-1U en option)
• Garantie : 24 mois

Applications typiques

• Supervision environnementale de salles serveurs et salles techniques
• Surveillance de stations de télécommunication (BTS - Base Transceiver Station)
• Supervision d'entrepôts pharmaceutiques et espaces de stockage
• Détection de fuite d'eau et incendie dans hôtels et établissements recevant du public
• Supervision de baies et armoires informatiques via LAN
• Supervision environnementale de serres agricoles
• Concentration de données de capteurs et compteurs locaux sur site distant
• Surveillance de machines et équipements industriels à distance
