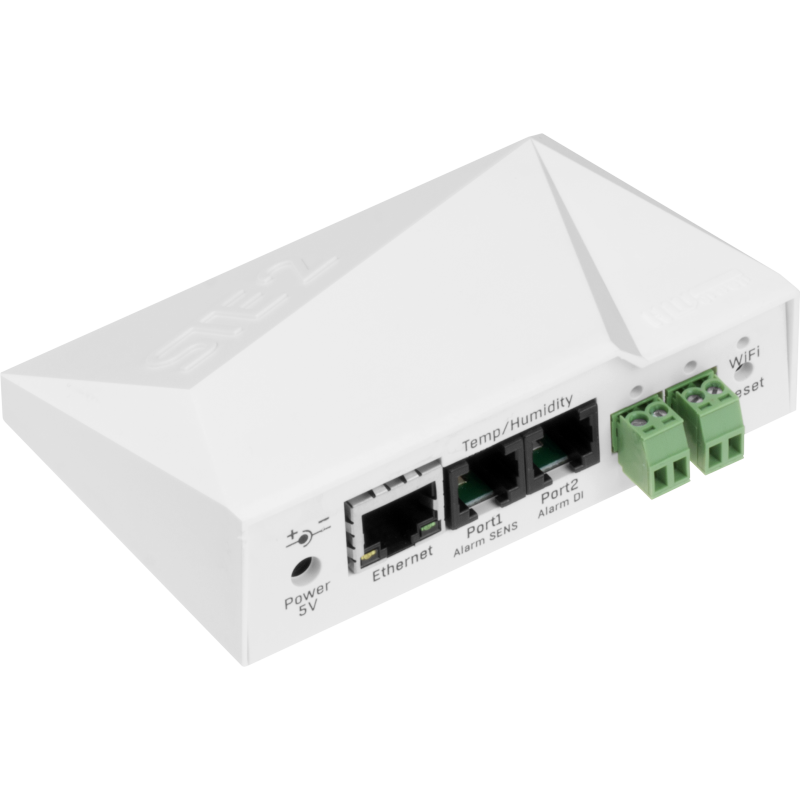

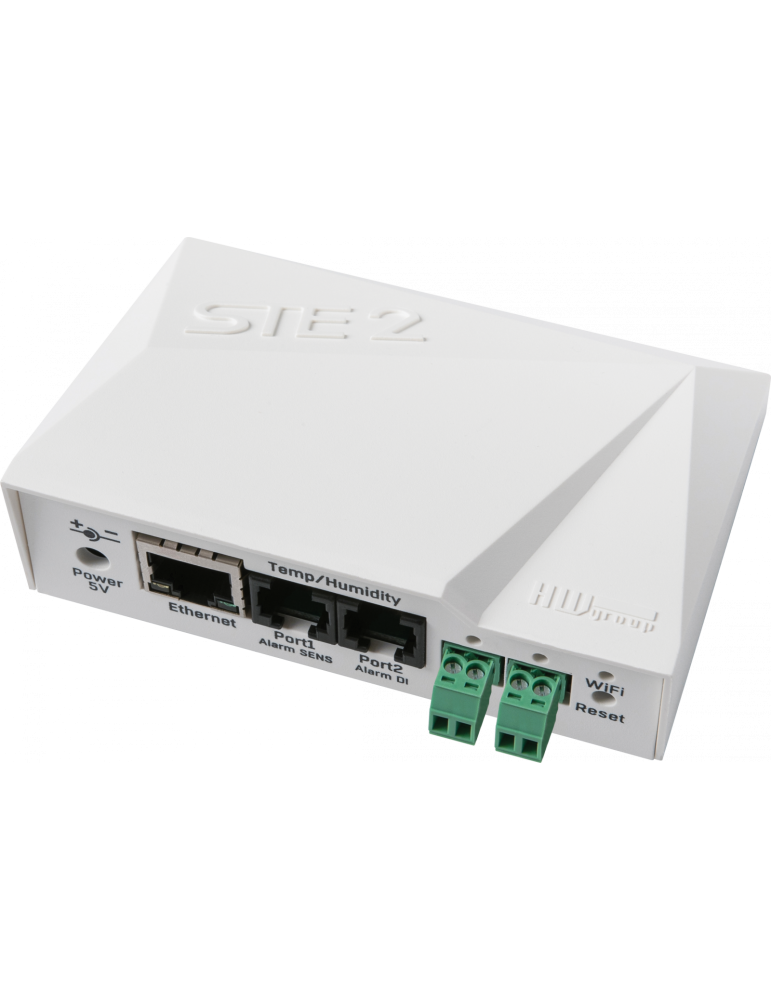

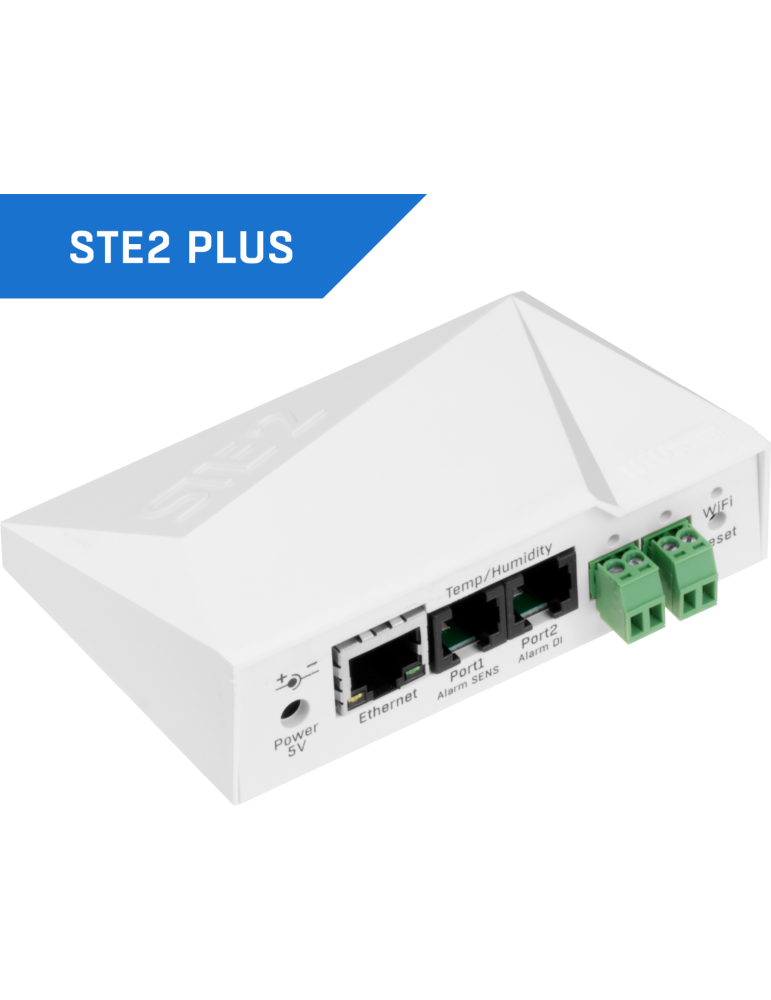

HWgroup STE2 Plus

Le HWgroup STE2 Plus combine connectivité réseau filaire et sans fil pour la surveillance environnementale de vos installations. Ce boîtier de connexion multiprotocole intègre nativement le WiFi IEEE 802.11bgn et l'Ethernet 10/100 Mbit avec support PoE, offrant une flexibilité d'installation adaptée aux salles techniques, espaces de stockage pharmaceutique, chambres froides et environnements tertiaires.

Architecture matérielle et connectivité des capteurs

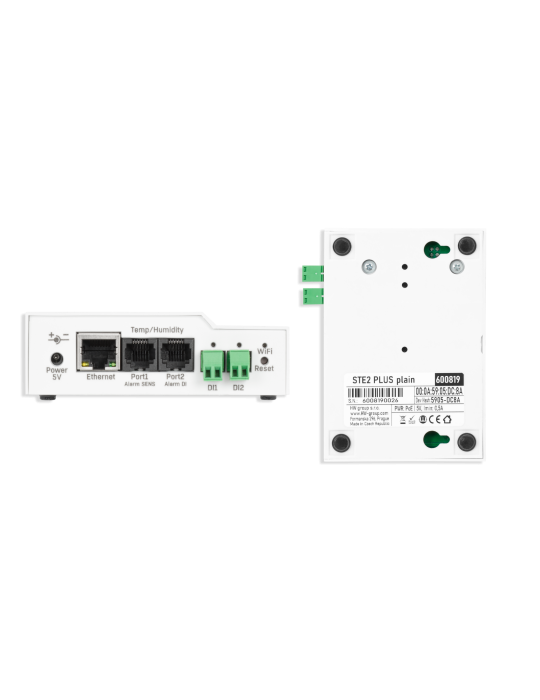

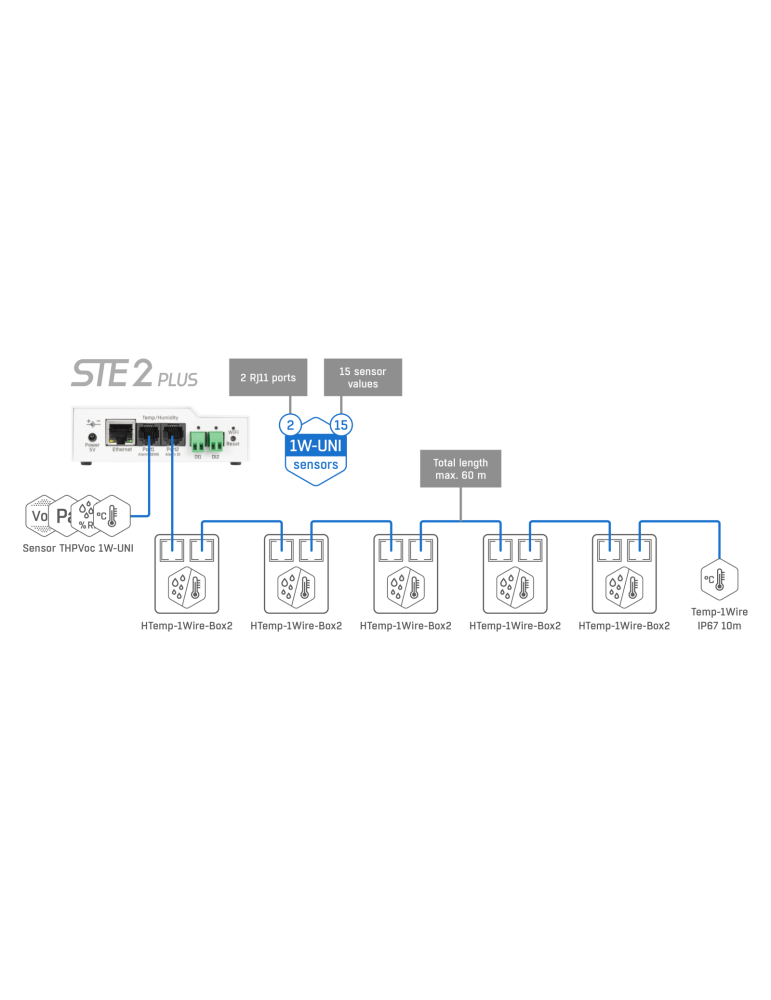

Le STE2 Plus dispose de 2 ports RJ11 compatibles avec le bus 1-Wire, autorisant la connexion de jusqu'à 15 valeurs de capteurs au total. Les capteurs peuvent être connectés en série (daisy-chain) depuis chaque port RJ11. Un capteur physique peut fournir plusieurs valeurs mesurées : un capteur combiné température/humidité représente par exemple 2 valeurs sur les 15 disponibles.

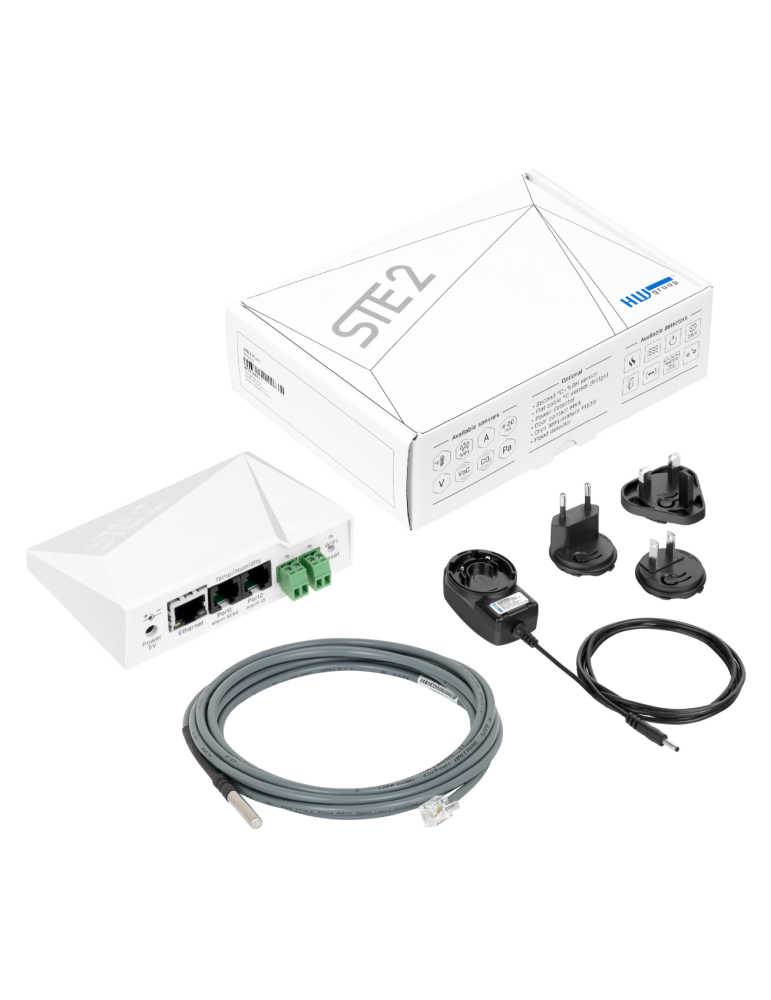

Le package de vente inclut un capteur de température IP67 avec câble de 3 mètres, immédiatement opérationnel pour des mesures en environnement extérieur ou humide. Le boîtier intègre également 2 entrées digitales (DI) pour la connexion de contacts secs : détecteurs de fuite d'eau, détecteurs de porte, détecteurs de mouvement PIR ou détecteurs de présence secteur.

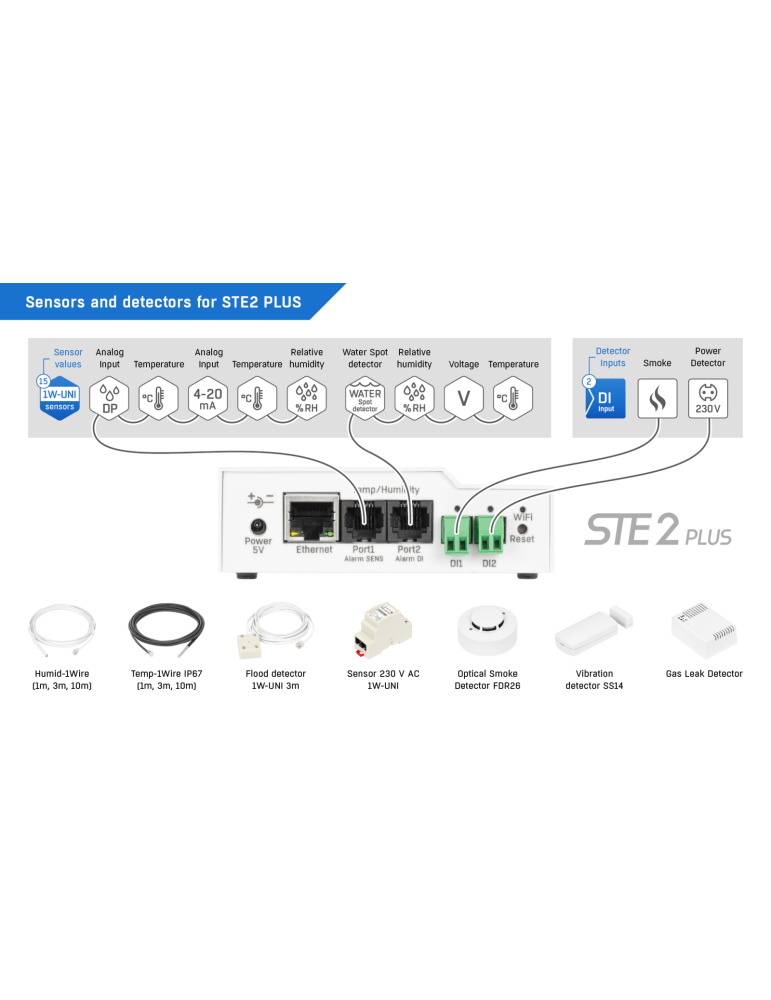

Capteurs et détecteurs compatibles

Le STE2 Plus accepte une gamme étendue de capteurs 1-Wire et 1W-UNI :

• Capteurs de température : modèles intérieurs, extérieurs, cryogéniques, Pt100, versions étalonnées
• Capteurs d'humidité relative pour environnements intérieurs et extérieurs
• Capteurs CO₂ et COV pour la qualité d'air
• Capteurs de courant AC/DC (30A, 100A) et de tension AC (0-230V)
• Capteurs 4-20 mA via convertisseur 1W-UNI
• Capteurs de luminosité

Pour les détections événementielles via entrées digitales :

• Détecteurs de fuite d'eau ponctuels (WLD-ECHO) ou avec câble sensible (WLD Relay)
• Contacts de porte, détecteurs de flux d'air, détecteurs PIR
• Détecteurs de fumée optiques, détecteurs de gaz, détecteurs de vibration
• Détecteurs de présence secteur 110/230V

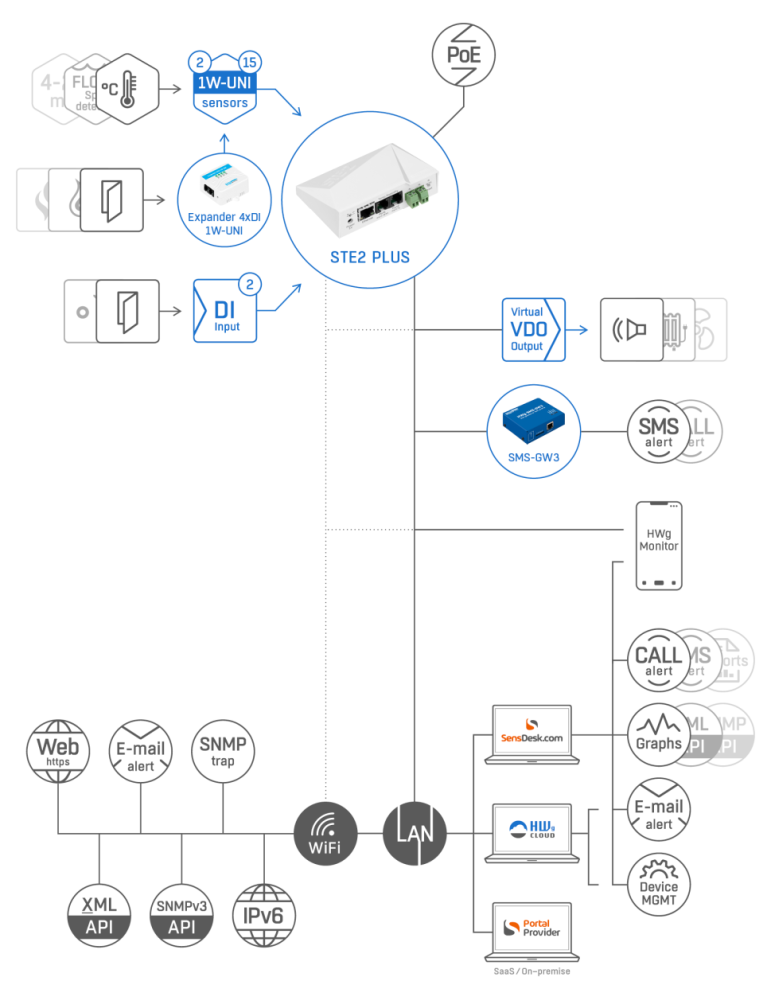

Protocoles de supervision et intégration système

Le STE2 Plus implémente les protocoles standards de la supervision IT et industrielle :

• SNMP v1 et SNMP v3 (version sécurisée avec authentification et chiffrement)
• SNMP Traps pour l'intégration dans les plateformes de supervision type Nagios, PRTG, Zabbix
• HTTPS avec certificats personnalisés pour sécuriser l'interface web
• IPv6 pour compatibilité avec les réseaux opérateurs et grandes entreprises
• XML API pour requêtes de données structurées
• HWg-Push (SensDesk) pour connexion au cloud SensDesk
• Syslog pour centralisation des événements

La fonction Box2Box en mode client XML (jusqu'à 8 connexions) permet d'agréger les données de capteurs depuis d'autres boîtiers HWgroup distants.

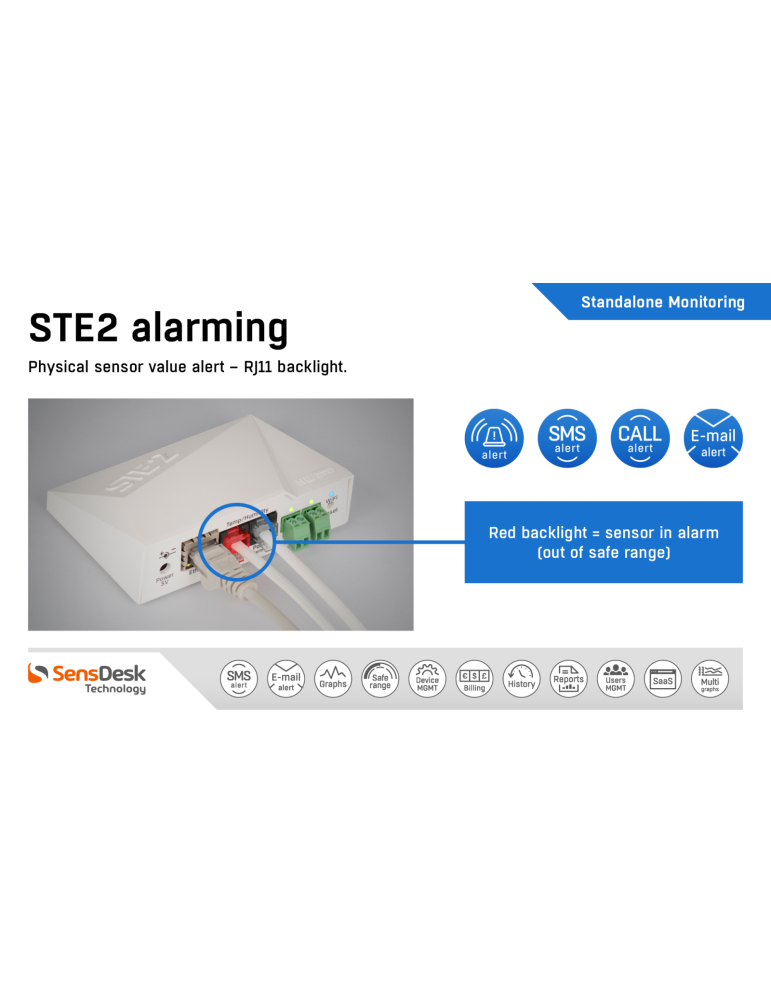

Système d'alertes et notifications

Le boîtier gère les notifications multi-canaux en toute autonomie :

• 5 destinataires d'email avec support SMTP TLS
• 5 destinataires de SMS via SMS-GW (passerelle externe) ou portail SensDesk
• 5 destinataires de trap SNMP
• Rappel d'alerte (Alarm Reminder) : notifications répétées tant que la condition d'alarme persiste
• Statut périodique : envoi programmé de rapports d'état

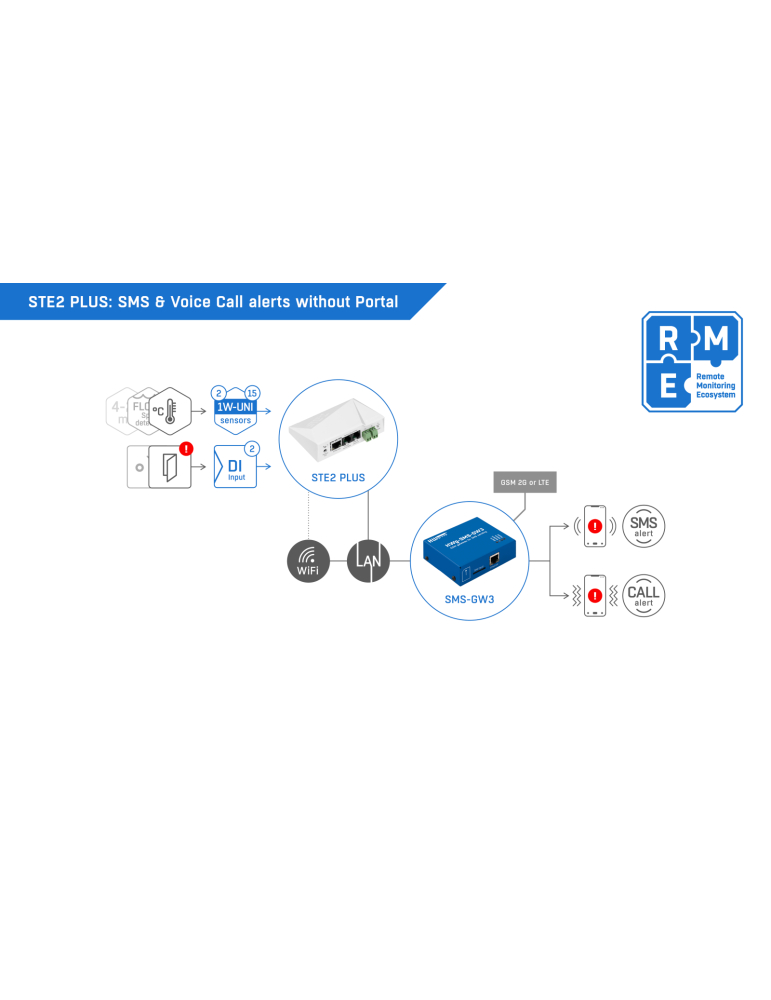

Les appels vocaux sont également disponibles via SMS-GW3 ou l'utilisation du portail SensDesk pour les applications critiques nécessitant une alerte humaine immédiate.

Sorties virtuelles VDO (Virtual Digital Output)

Le STE2 Plus intègre 8 sorties digitales virtuelles (VDO), fonctionnalité avancée permettant de piloter à distance des relais situés sur d'autres équipements du réseau LAN. Cette capacité transforme le STE2 Plus en contrôleur logique décentralisé, capable d'activer des ventilateurs, sirènes, éclairages d'urgence ou commandes électriques sur des boîtiers HWgroup distants en réponse aux conditions mesurées localement.

Interface utilisateur et consultation des données

Les valeurs de capteurs sont accessibles via plusieurs interfaces :

• Interface web intégrée (HTTP/HTTPS) sans installation logicielle
• Application mobile HWg Monitor (iOS/Android) en connexion LAN ou via portail cloud
• Portail SensDesk pour historisation longue durée, création de graphiques comparatifs (My Graph), tableaux de bord personnalisables et rapports HACCP
• Portail HWg-cloud.com (service gratuit optionnel)
• API SNMP et XML pour intégration dans systèmes tiers

Alimentation et installation

Le STE2 Plus accepte deux modes d'alimentation :

• Adaptateur secteur 5V (jack 3,5/1,35 mm, 300 mA) — multiprises EU/UK/US incluses
• PoE IEEE 802.3af via le port Ethernet RJ45 (60 mA sous 48V)

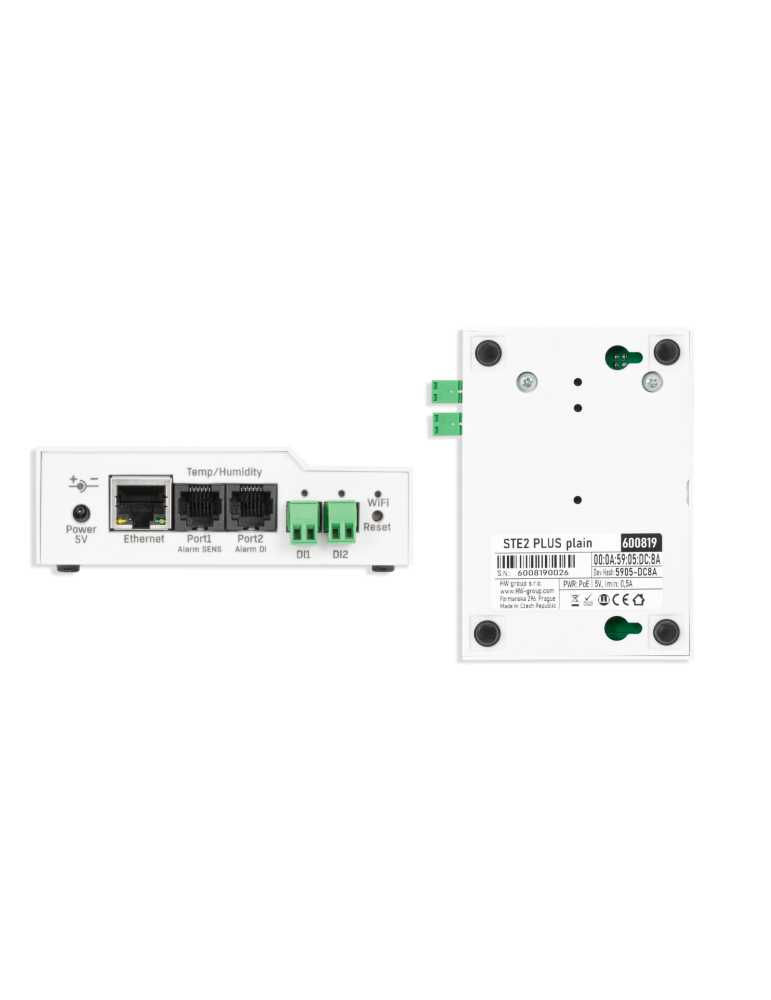

Le boîtier plastique (98 × 68 × 33 mm, 91 g, IP40) se fixe au mur ou sur rail DIN via accessoires optionnels. La plage de fonctionnement étendue (-10°C à +60°C, 0-95% HR) autorise l'installation dans des environnements techniques non climatisés.

Fonction de calibration et configuration réseau

Le STE2 Plus permet l'ajustement de calibration (Calibration-shift) pour compenser les dérives ou adapter les lectures aux références métrologiques clients. La configuration réseau inclut le support DHCP pour attribution automatique d'adresse IP et SNTP pour synchronisation horaire NTP.

L'utilitaire Windows HWg-Config / UDP Config facilite la découverte réseau et la configuration initiale sans besoin de connaître l'adresse IP du boîtier.

Applications types

• Supervision de salles techniques et data centers (température, humidité, détection fuite d'eau)
• Stockage pharmaceutique avec génération de rapports conformes GDP
• Chambres froides et stockage alimentaire avec journaux HACCP automatisés
• Surveillance de réfrigérateurs et congélateurs avec alertes en cas de défaillance
• Monitoring environnemental de bâtiments tertiaires
• Optimisation énergétique (réduction des coûts de chauffage et climatisation)
• Caves à vin et espaces de stockage sensibles

Garantie et conformité

Le HWgroup STE2 Plus bénéficie d'une garantie fabricant de 24 mois et dispose de la certification CE. Des modèles 3D du boîtier sont disponibles pour l'intégration CAO dans les projets d'infrastructure.
