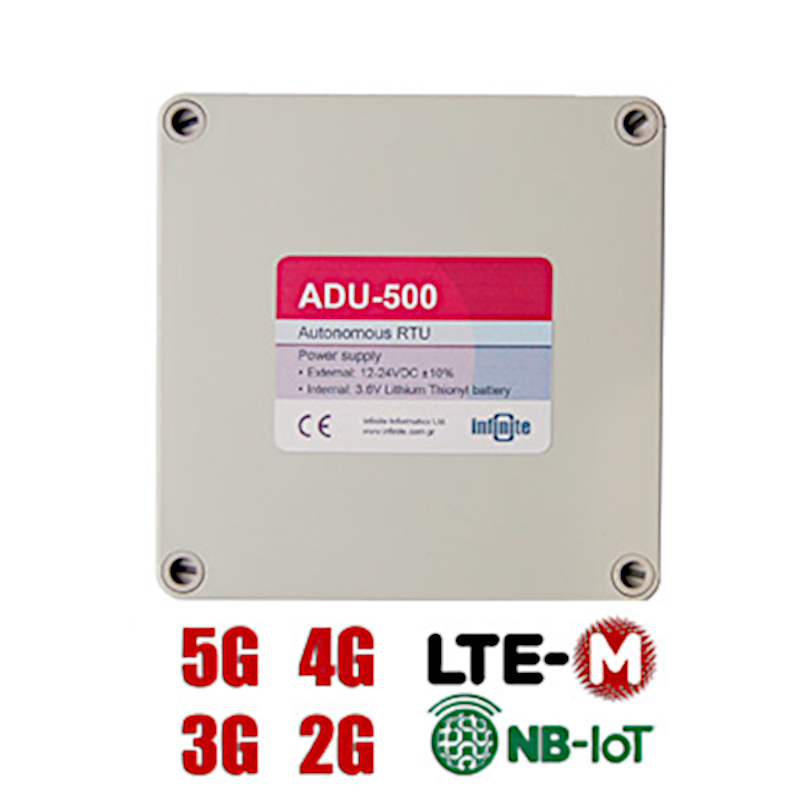

Infinite ADU-500-NB
Unité autonome sur secteur ou batterie
2 entrées analogiques
3 entrées numériques
Bus SDI12, RS485 (modbus), I2C
Alerte par SMS, data via FTP ou SMS
L'ADU-500 est un RTU sans fil à très faible consommation, doté de fonctions d'enregistrement de données et d'alarme. Ce RTU alimenté par batterie intègre trois entrées numériques, deux entrées analogiques, une entrée de compteur d'impulsions, une surveillance de la batterie et plusieurs options d'excitation pour alimenter les transducteurs de mesure. L'appareil prend en charge l'acquisition d'un maximum de 48 canaux de mesure, sur la base du populaire protocole de communication SDI-12. L'ADU-500 utilise un modem cellulaire interne pour envoyer automatiquement les données et les alertes. Le RTU est disponible pour les environnements de réseaux GSM/E-GPRS et LTE. Une batterie lithium-thionyle de taille D peut assurer un fonctionnement autonome pendant plus de 10 ans.
L'avantage d'Infinite
Le RTU ADU-500 intègre les modules modem à facteur de forme flexible commun (HL, CF3™) de Sierra Wireless. Les modèles ADU-500 prennent en charge la technologie de réseau mobile NBIoT/LT-M, 4G, 3G, 2G. La version 3G et NBIoT/LT-M du RTU inclut la capacité GNSS (GPS et Glonass Sirf V).
Mesures et enregistrement des données
Les entrées numériques sont analysées par le contrôleur du système pour détecter une condition d'alarme. Le gain des entrées analogiques, la mise à l'échelle et les limites d'alarme sont définissables par l'utilisateur. Les entrées analogiques et les capteurs SDI-12 sont échantillonnés selon le taux d'échantillonnage défini par l'utilisateur. Le taux d'échantillonnage et la durée d'échantillonnage affectent la durée de vie de la batterie en fonction des exigences d'alimentation du transducteur.
Bus série SDI-12
SDI-12 est un protocole de communication série asynchrone, ASCII, qui a été développé pour les instruments de capteurs intelligents qui surveillent généralement les données environnementales, d'ingénierie structurelle et d'agriculture de précision. La communication est réalisée par des communications numériques. Le système d'adressage permet à l'enregistreur de données de communiquer avec plusieurs capteurs à microprocesseur sur une seule ligne. L'ADU-500 est conforme à la norme SDI-12 version 1.2 et supporte des commandes étendues pour la configuration des capteurs, en mode terminal. L'ADU-500 peut collecter les données de plusieurs capteurs SDI-12 pour un total de 48 canaux de mesure.
RS-485, MODBUS
ADU-500 supporte l'acquisition de capteurs avec une interface RS-485, en utilisant le protocole populaire MODBUS ASCII. Jusqu'à 10 canaux de mesure de plusieurs capteurs sont supportés.
- Excitation du transducteur
- L'unité offre plusieurs options d'excitation pour les transducteurs de mesure.
- Alerte et messagerie
- Les annonces par SMS comprennent des messages d'alerte et des messages d'état périodiques pour vérifier la disponibilité de l'unité. L'unité prend en charge les alertes discrètes pour plusieurs utilisateurs. Le texte des messages peut être défini par l'utilisateur.
- Transmission de données
- L'ADU-500 supporte la transmission périodique de données selon des paramètres définis par l'utilisateur. L'unité peut envoyer des données par SMS à des utilisateurs prédéfinis ou à un serveur Internet par FTP et connectivité de données.
- Installation et configuration à distance
- L'unité peut être programmée localement via le port série ou à distance via SMS en utilisant de simples commandes de configuration ASCII. Le jeu de commandes comprend des commandes pour configurer les paramètres d'alarme d'entrée, les paramètres d'échelle et les limites d'alarme, les paramètres de temporisation et la définition des groupes d'utilisateurs. L'ADU-500 peut être reconfiguré à distance en envoyant des commandes de configuration à l'unité pendant le traitement des messages d'état périodiques.
- Applications
- Conditions météorologiques et surveillance de l'environnement
- Niveau et qualité de l'eau et des eaux usées
- Ingénierie structurelle
- Agriculture de précision
- Ville intelligente
- Pétrole et gaz
- Gestion des bâtiments
- Automatisation des usines
- Réseau électrique
Fiche technique
- Analogique
-
Analogique(s)
Entrée(s) contact(s) -
I2C
RS485 Modbus
SDI-12
