HW-group Perseus Industrial 315

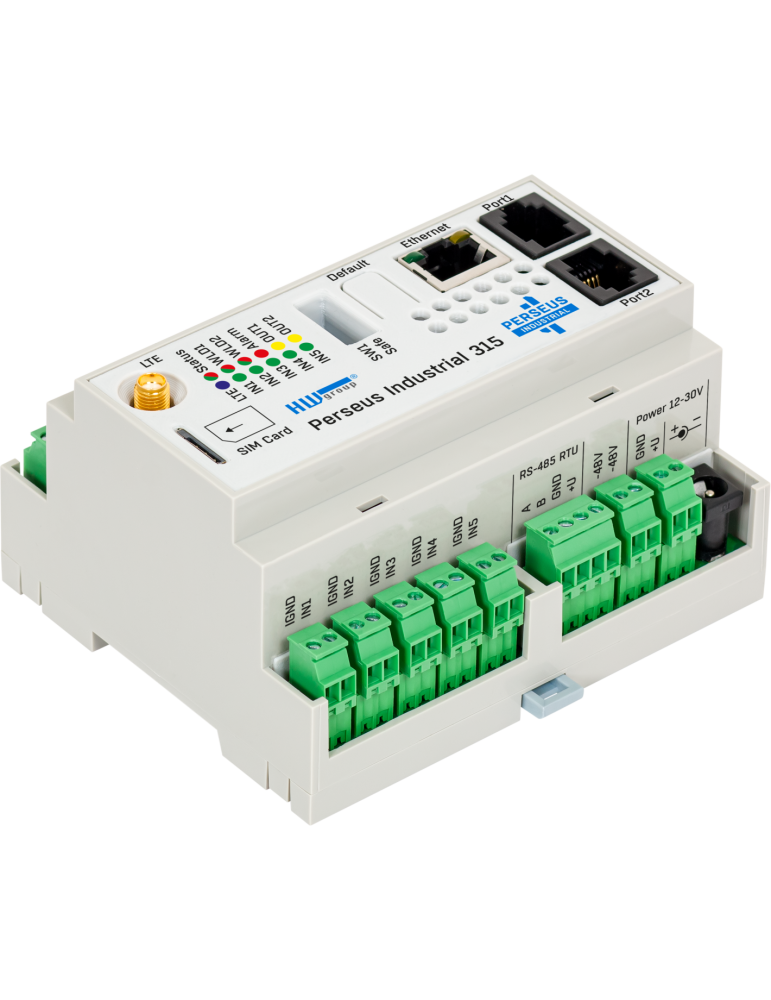

Boîtier de connexion DIN Rail Perseus Industrial 315 pour la supervision environnementale industrielle et télégestion

Le Perseus Industrial 315 constitue une solution modulaire de supervision environnementale et de télégestion pour les applications industrielles, d'infrastructure et de surveillance des conditions ambiantes. Ce boîtier de connexion sur rail DIN intègre un modem LTE/4G global avec antenne SMA externe, garantissant une connectivité de secours et un service de passerelle SMS pour l'ensemble du parc HW-group connecté au réseau local.

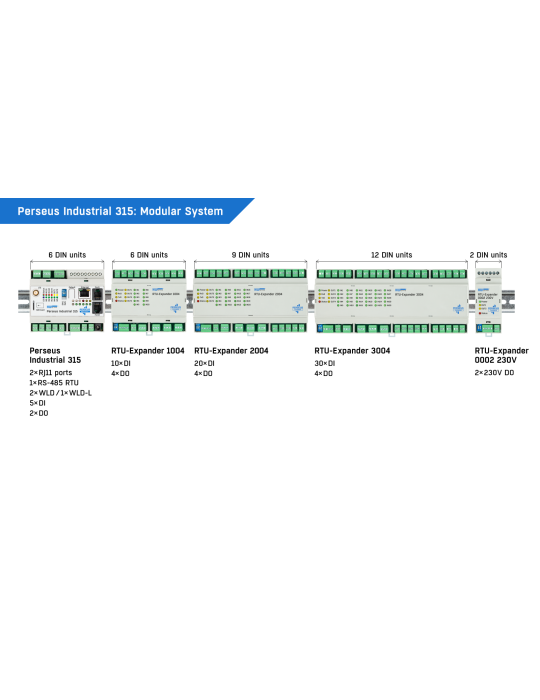

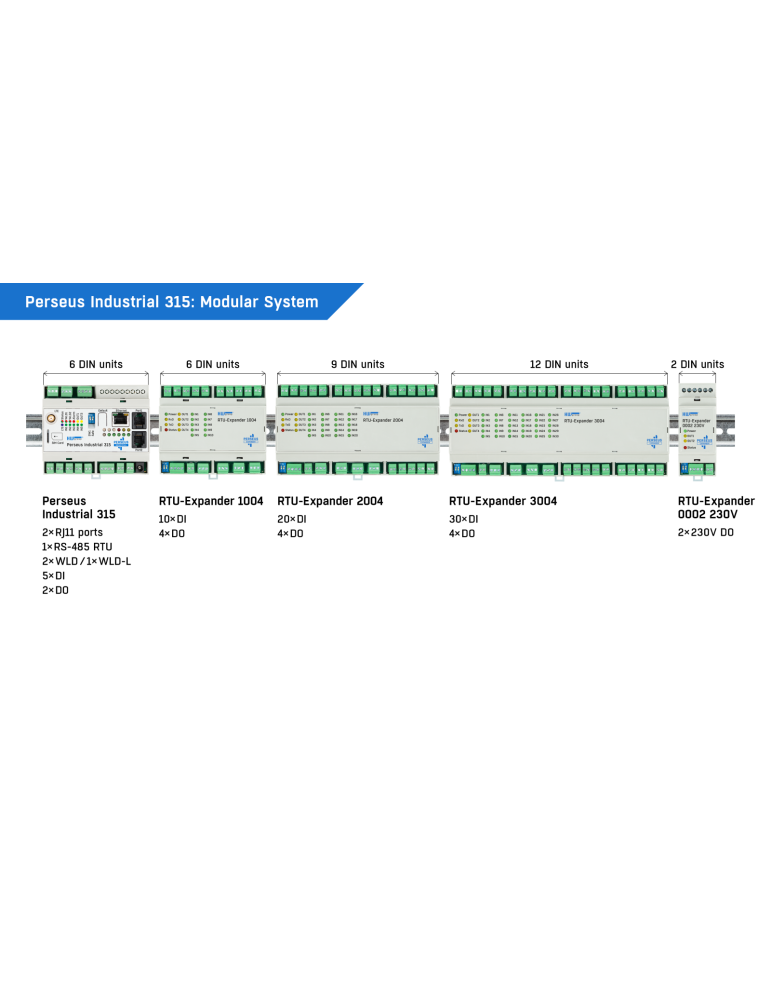

L'architecture évolutive du Perseus 315 repose sur des expanders RTU montables sur rail DIN, permettant de combiner entrées et sorties dans des configurations variées. Le boîtier collecte les données de capteurs physiques externes, de détecteurs, de compteurs et d'autres dispositifs HW-group connectés via LAN grâce à l'API "Meters". Cette capacité de concentration locale transforme le Perseus 315 en centre de collecte pour systèmes de surveillance distribués.

Connectivité multi-protocole et supervision centralisée

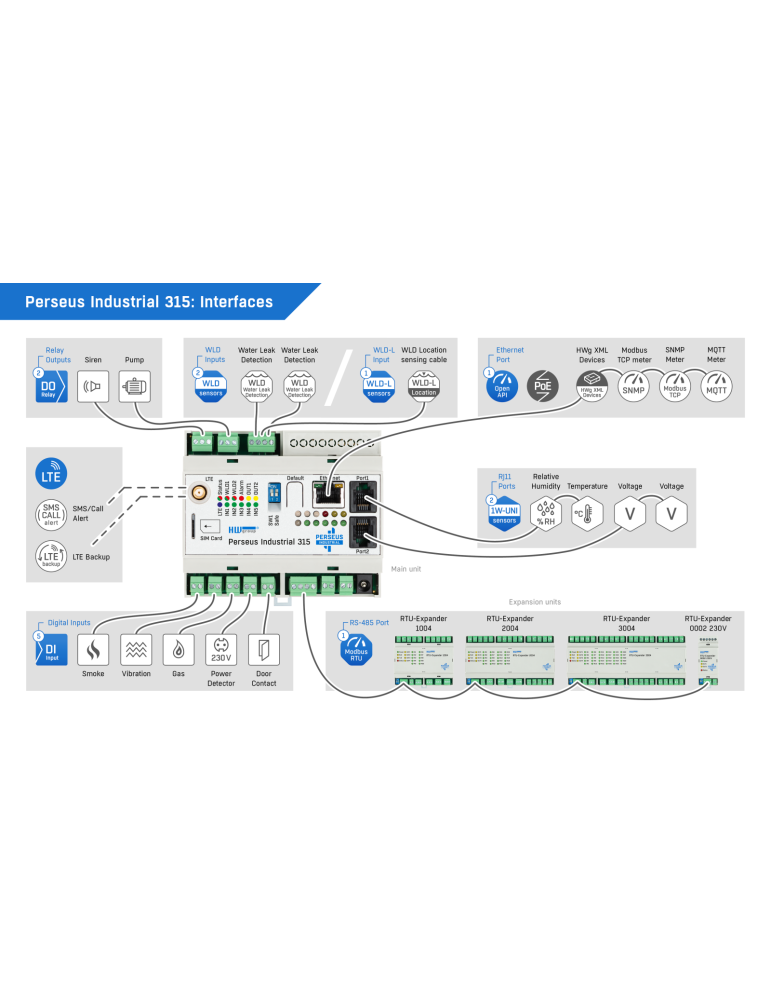

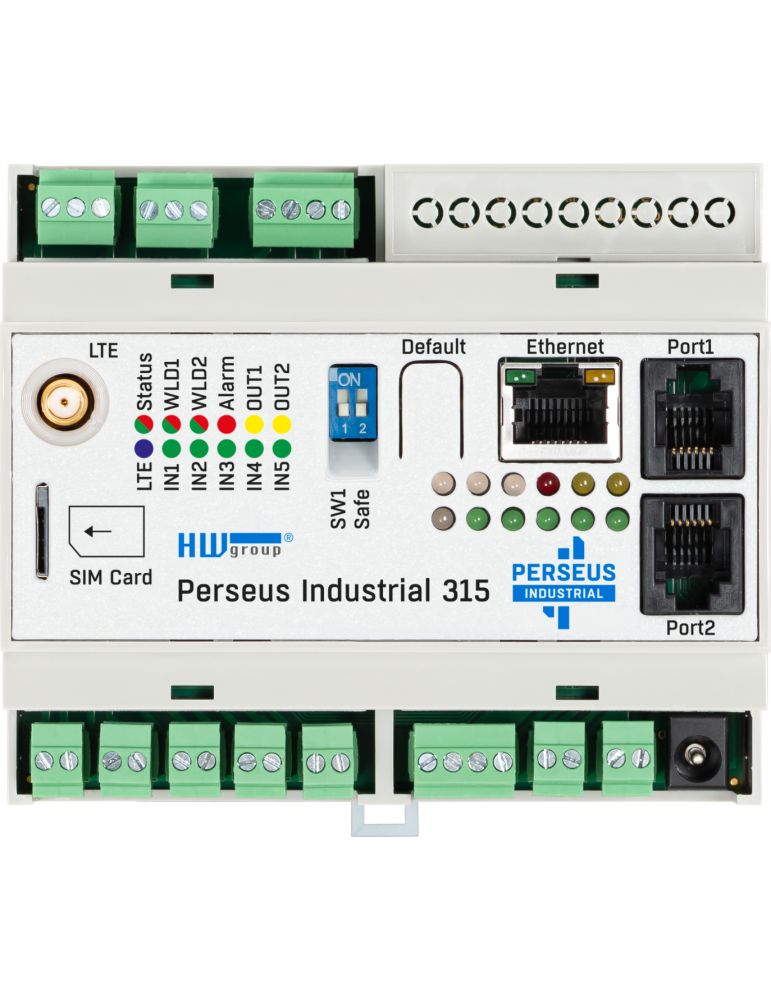

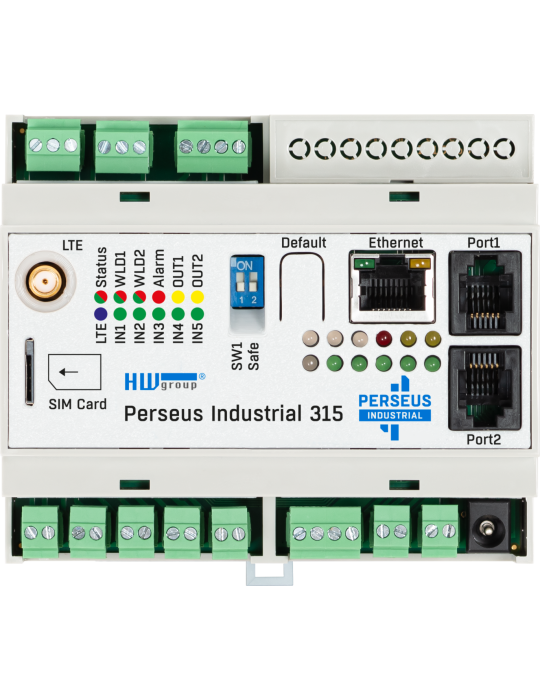

Le Perseus Industrial 315 supporte jusqu'à 100 capteurs physiques ou virtuels et 1000 variables de supervision. Il dispose de 2 ports RJ11 (jusqu'à 2 capteurs 1-Wire UNI par port), d'un port RS-485 Modbus-RTU sur bornier, et d'une interface Ethernet RJ45 (100BASE-T). Les protocoles disponibles incluent SNMP v1/v3, Modbus TCP, MQTT, BACnet/TCP, et XML, avec support IPv6 natif.

Le système d'alertes autorise jusqu'à 100 destinataires d'email, 100 destinataires de SMS et 100 destinataires de trap SNMP, avec templates personnalisables, escalade d'alertes, rappels automatiques et envoi d'états périodiques. Les modèles de messages facilitent la normalisation des notifications. Le serveur web embarqué offre une interface de configuration accessible en HTTPS avec authentification Radius (IEEE 802.1X) et certificats clients.

Entrées, sorties et détection de fuite d'eau

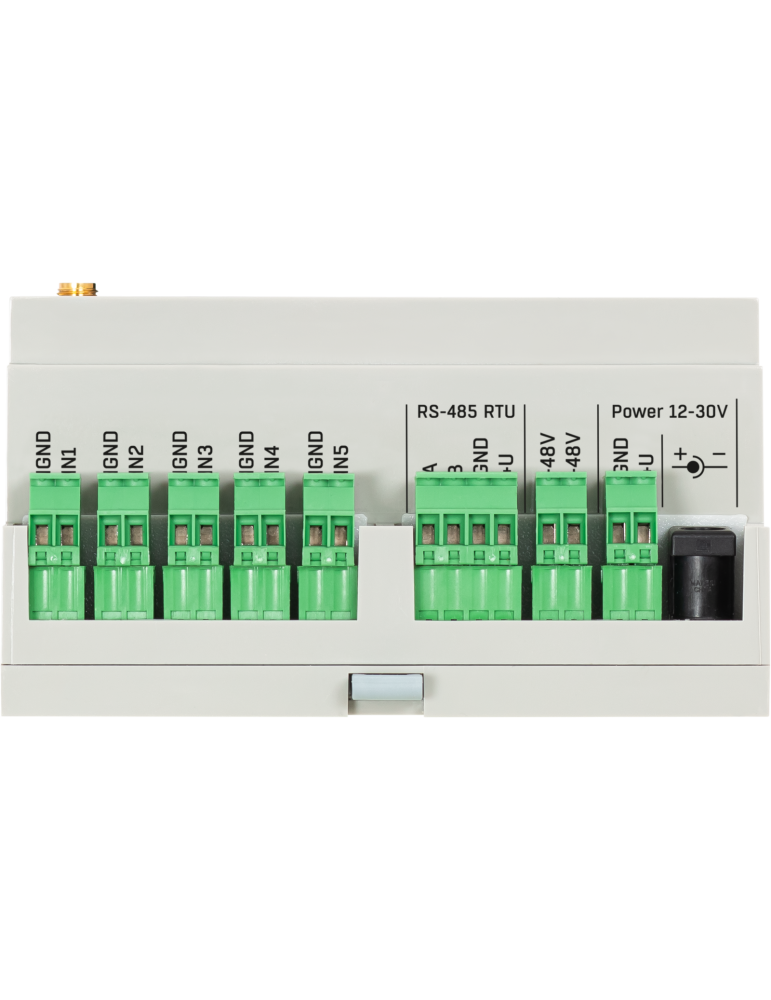

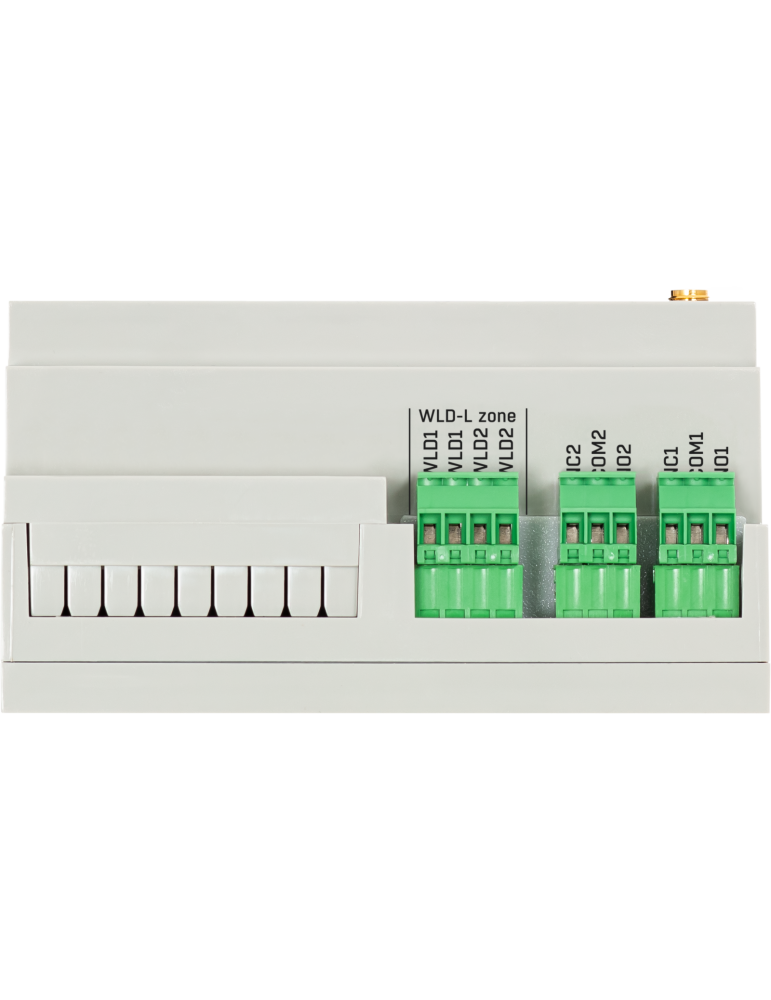

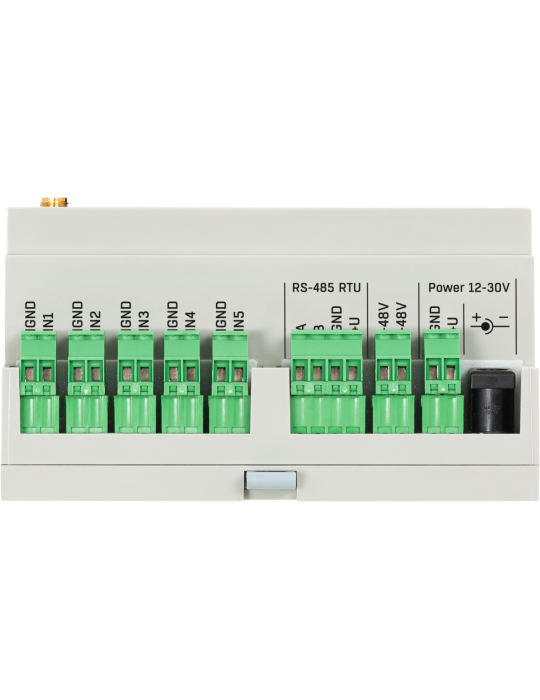

Le boîtier intègre 5 entrées TOR (contacts secs) configurables en compteurs d'impulsions, et 4 relais (50V / 1A) pilotables selon des conditions locales ou via scripts Lua. Il dispose d'1 zone WLD-L (Water Leak Detection at Location) compatible avec les câbles détecteurs WLD-Sensing cable A/B, permettant la localisation précise d'une fuite sur un câble unique ou la surveillance de 2 zones distinctes.

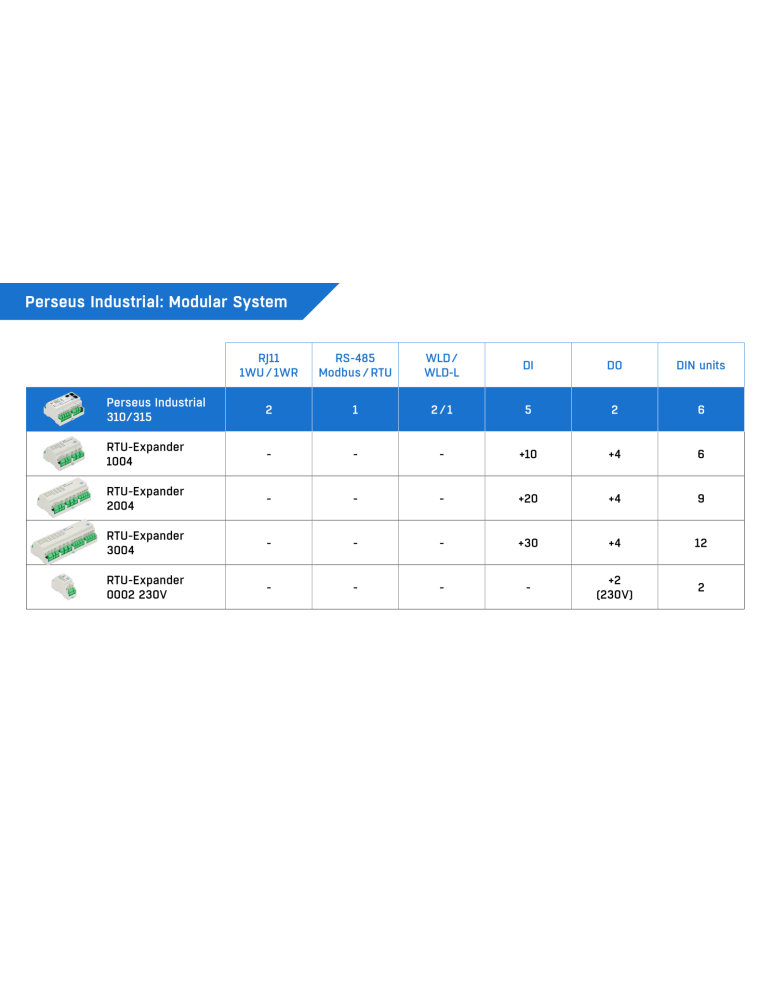

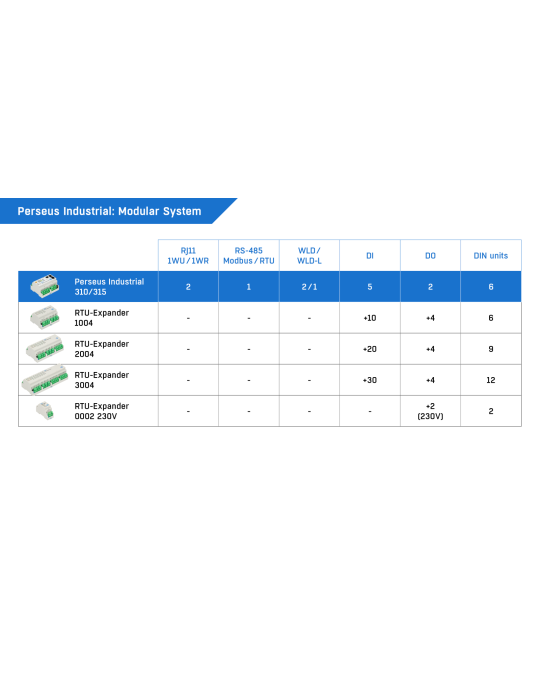

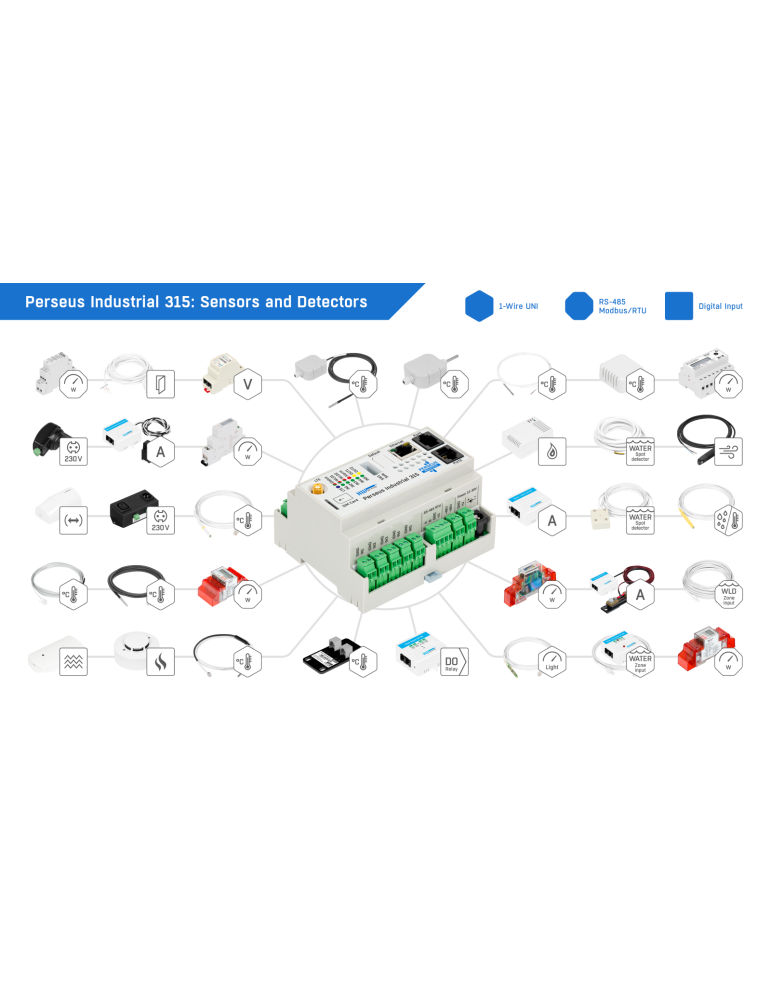

Les capteurs 1-Wire UNI raccordables incluent température (Pt100, intérieur/extérieur, IP67, Rack 19"), humidité relative, température-humidité, CO₂, COV, tension (0-60V AC/DC), courant (0-20 mA, 4-20 mA, 0-30A AC/DC), présence secteur et détection d'inondation. Les expanders RTU-Expander (1004, 2004, 3004) ajoutent des entrées/sorties supplémentaires. Les compteurs d'énergie PRO1-Mod, PRO2-Mod et PRO380-Mod (certifiés MID) se connectent en Modbus RTU.

API "Meters" et traitement local des données

L'API "Meters" permet au Perseus Industrial 315 de collecter les valeurs d'autres dispositifs HW-group (STE2 R2, etc.) sur le réseau local via XML, Modbus TCP, SNMP ou MQTT. Ces données alimentent les conditions locales, les alertes, les scripts Lua et la visualisation sur portail. Le module de valeurs virtuelles autorise conversions, décalages d'étalonnage et calculs personnalisés.

Le Scheduler intégré exécute actions et scripts selon des calendriers ou périodicités définies. Les scripts Lua analysent les mesures, génèrent des valeurs calculées et pilotent les sorties selon une logique métier spécifique. La mémoire de journalisation interne (32 Mo) enregistre l'historique des mesures et des événements pour analyse ultérieure.

Intégration SensDesk Technology et configuration à distance

Le Perseus Industrial 315 prend en charge la technologie SensDesk (HWg-Push), permettant la remontée automatique des données vers le portail cloud SensDesk.com. Le portail centralise la visualisation multi-sites, la gestion des alertes (email, SMS, appels vocaux), et l'alerte "Device Invalid" en cas de perte de communication. La configuration à distance via SensDesk simplifie la maintenance d'installations distribuées.

Le boîtier se connecte également aux plateformes tierces via API ouvertes : Nagios, systèmes SCADA, BMS BACnet, et applications MQTT. Le support du protocole Net-GSM permet au modem LTE embarqué de servir de passerelle SMS pour d'autres dispositifs HW-group du réseau local.

Alimentation et montage DIN Rail industriel

Le Perseus Industrial 315 accepte quatre modes d'alimentation : PoE (802.3af via RJ45, 250 mA), jack barrel 12-30V (500 mA), bornier terminal 12-30V (500 mA) ou bornier terminal -48V (500 mA). Cette flexibilité facilite l'intégration dans les armoires télécoms et les baies industrielles.

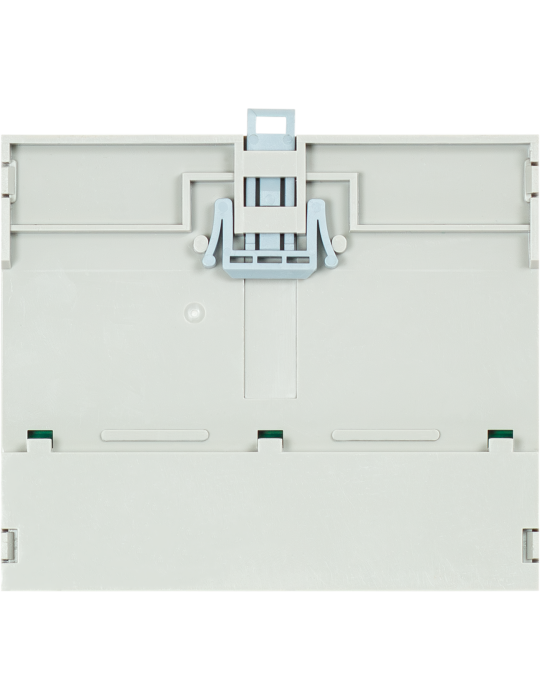

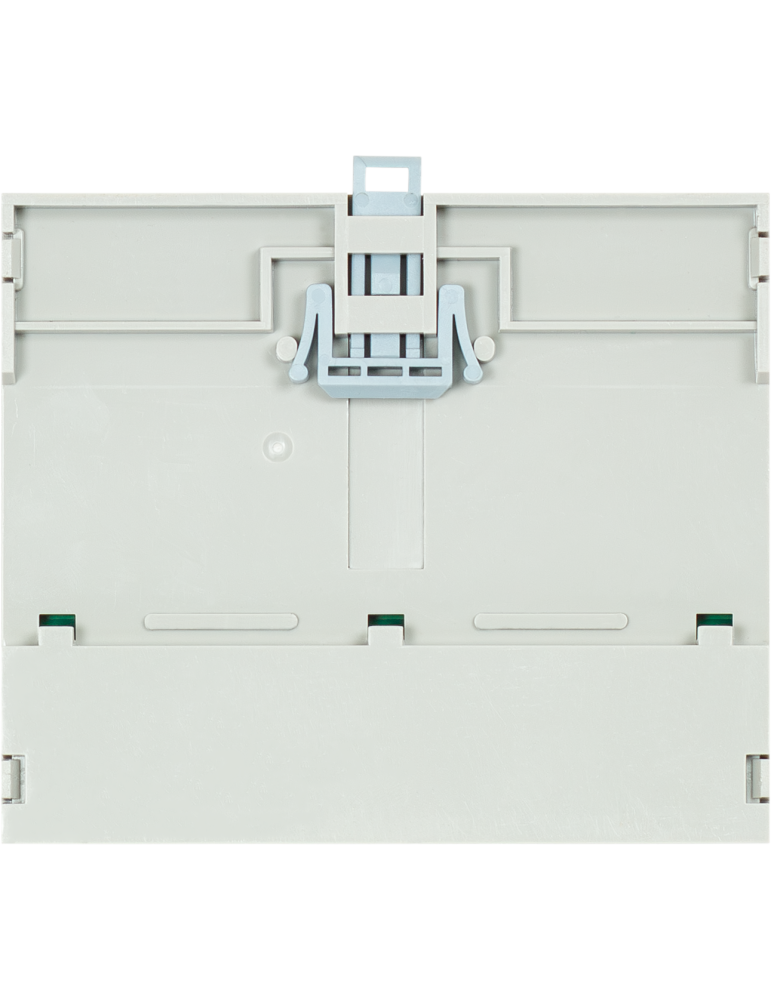

Le boîtier plastique IP40 se fixe sur rail DIN (dimensions 105 × 90 × 57 mm, 253 g) et supporte des températures de fonctionnement de -30°C à +65°C (5 % à 95 % HR). La garantie constructeur est de 24 mois.

Applications typiques du Perseus Industrial 315

• Surveillance de salles techniques et d'infrastructures : température, humidité, détection de fuite d'eau, contacts de porte, présence secteur
• Supervision d'entrepôts, de stockages pharmaceutiques et de chambres froides : contrôle continu des conditions ambiantes avec alertes immédiates
• Télésurveillance de machines et de sites distants : remontée de mesures et pilotage de sorties via scripts Lua
• Monitoring de cabines télécoms et de stations de base (BTS) : température, intrusion, alimentation de secours -48V, alertes SMS
• Supervision de serres et d'exploitations agricoles : température, humidité, CO₂, pilotage de relais pour ventilation et irrigation
• Systèmes de détection et d'alerte de fuite d'eau : câbles WLD-Sensing cable A/B avec localisation précise du point de fuite

Principales caractéristiques techniques

• Support de 100 capteurs physiques ou virtuels et 1000 variables de supervision
• 2 ports RJ11 (1-Wire UNI) : 2 capteurs maximum par port
• 1 port RS-485 Modbus-RTU sur bornier avec alimentation 12V
• 1 zone WLD-L (localisation de fuite) ou 2 zones WLD classiques A/B
• 5 entrées TOR (contacts secs) avec fonction compteur
• 4 sorties relais (50V / 1A) à contact sec
• Modem LTE/4G global avec antenne SMA externe et fonction passerelle SMS (Net-GSM)
• Protocoles : SNMP v1/v3, Modbus TCP, MQTT, BACnet/TCP, XML, IPv4/IPv6
• API "Meters" : collecte de valeurs depuis dispositifs HW-group via XML, Modbus TCP, SNMP, MQTT
• Alertes : 100 destinataires d'email, 100 destinataires de SMS, 100 destinataires de trap SNMP
• Serveur web embarqué : HTTP/HTTPS, Websocket, authentification Radius (802.1X)
• Scheduler et scripts Lua pour automatisations locales
• Alimentation : PoE 802.3af, 12-30V DC (jack/bornier), -48V DC (bornier)
• Montage rail DIN, boîtier plastique IP40, dimensions 105 × 90 × 57 mm, 253 g
• Températures de fonctionnement : -30°C à +65°C (5 % à 95 % HR)
• Mémoire de journalisation : 32 Mo
• Garantie constructeur : 24 mois
