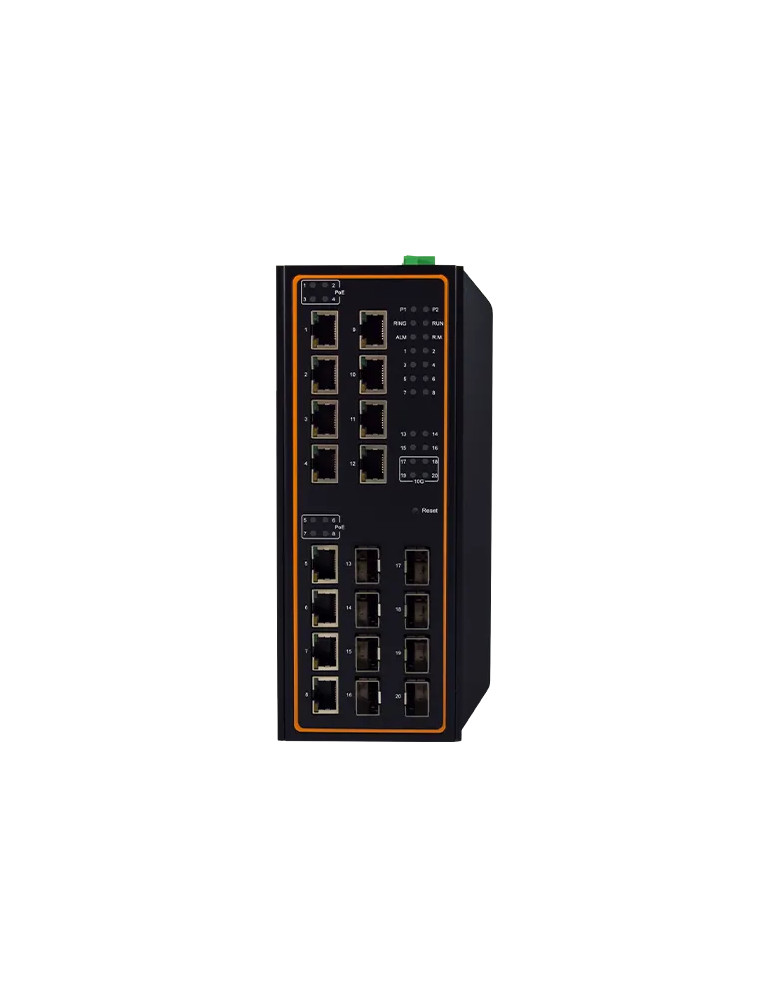

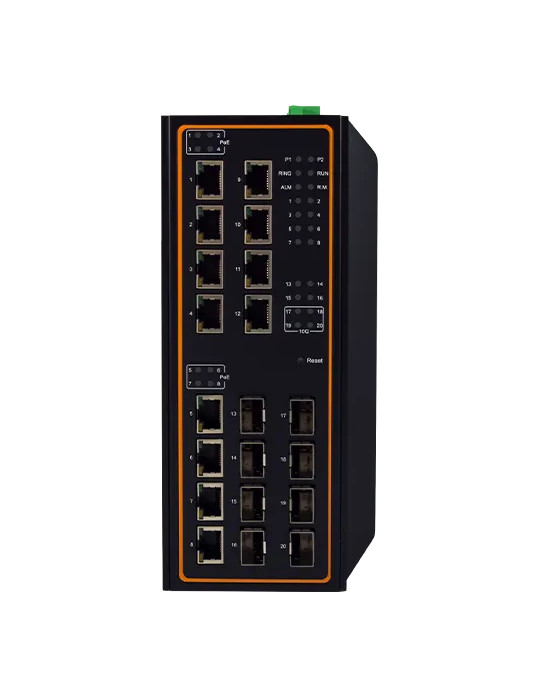

Atop EHG7520-16SFP-410GSFP

Switch administrable Gigabit Atop EHG7520-16SFP-410GSFP avec 16 ports SFP et 4 uplinks 10G

Le switch administrable Atop EHG7520-16SFP-410GSFP offre 16 emplacements SFP 1000BASE-X et 4 ports SFP+ dédiés 1G/10G pour des applications industrielles exigeantes en bande passante. Conçu pour les environnements difficiles, il garantit un débit non-bloquant de 112 Gbps et une redondance rapide (ITU-T G.8032 ERPS, RSTP) avec auto-récupération en moins de 20 ms. Certifié NEMA TS-2 pour la gestion du trafic urbain, il prend en charge IEEE 1588v2 PTP (horloge transparente E2E matérielle) pour la synchronisation temporelle de précision.

Hautes performances et redondance réseau

• 16 emplacements SFP 100/1000BASE-X
• 4 uplinks SFP+ dédiés 1G/10G
• Débit de commutation non-bloquant de 112 Gbps
• Redondance ITU-T G.8032 ERPS, IEEE 802.1D RSTP, STP, MSTP, MRP (Client)
• Auto-récupération en moins de 20 ms sous charge complète
• Table d'adresses MAC de 16 000 entrées
• 8 files d'attente de priorité
• Trames jumbo jusqu'à 9 216 octets

Synchronisation temporelle et qualité de service

• IEEE 1588v2 PTP horloge transparente E2E matérielle (précision nanoseconde)
• IEEE 1588v1 OC/BC (logiciel), IEEE 1588v2 OC/BC (logiciel)
• NTP serveur/client, SNTP
• QoS par port ou par VLAN
• 4 096 VLAN (IEEE 802.1Q), VLAN basés sur MAC (512 entrées), IP-Subnet, protocole
• QinQ pour double encapsulation VLAN

Gestion et conformité aux normes industrielles

• Protocoles : SNMPv1/v2c/v3, SNMP Inform, Modbus/TCP, LLDP, RMON, Syslog, HTTPS, SSH
• Fonctions de sécurité conformes IEC 62443-4-2 : authentification IEEE 802.1X, RADIUS, TACACS+, ARP spoof prevention, DHCP snooping, IP source guard, dynamic ARP inspection
• MIB II, IF-MIB, BRIDGE-MIB, RMON MIB groupes 1, 2, 3, 9
• Multicast : IGMPv1/v2/v3, IGMP snooping (128 groupes statiques, 256 dynamiques), MLD
• Portage : IEEE 802.3ad LACP, jusqu'à 4 trunk groups

Connectivité et interfaces

• Console série RS-232 (RJ45)
• 2 relais de sortie (1 A @ 24 VDC)
• Switches DIP pour contrôle de l'anneau et paramétrage Profinet
• Bouton de réinitialisation
• LEDs : PWR1, PWR2, alarme, Run, Ring, Ring Master, Link/Speed SFP

Alimentation et protection

• Tension d'entrée : 9-57 VDC (modèles non-PoE)
• Consommation maximale : 19,8 W @ 9 VDC
• Connecteur : bloc de terminaison verrouillable 5 broches 5,08 mm
• Protection contre l'inversion de polarité

Environnement industriel sévère

• Température de fonctionnement : -40 à +70 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Boîtier métal IP30 SPCC avec dissipateur thermique renforcé
• Sans ventilateur (fanless)
• Protection CEM niveau 3 (IEC 61000-4-2/3/4/5/6/8)
• Montage rail DIN ou mural (kit optionnel)

Certifications et conformité

• Sécurité : UL 62368-1, CSA C22.2 No. 62368-1-14, EN 62368-1
• Contrôle du trafic : NEMA TS-2
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Maritime : DNV-GL
• RoHS II
• MTBF : 20 ans

Dimensions et poids

• Dimensions (L x H x P) : 95 x 200 x 160 mm
• Poids : 2 500 g
• Montage rack 19" (1U) avec kit optionnel
