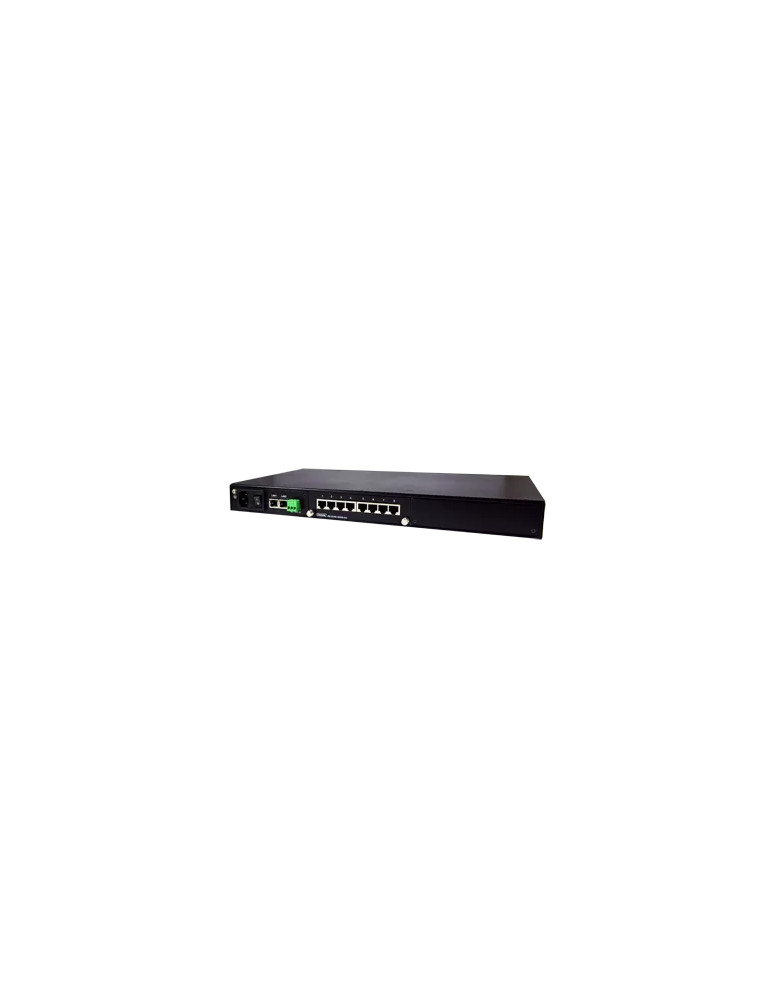

Atop MB5908A-TB

La passerelle Atop MB5908A-TB convertit les protocoles Modbus entre vos équipements série et votre infrastructure Ethernet. Conçue pour l'intégration d'installations industrielles hétérogènes, elle permet de consolider jusqu'à 8 périphériques série dans un réseau IP unique avec sécurisation VPN et redondance RSTP.

Connectivité série polyvalente

Le MB5908A-TB dispose de 8 ports série RJ45 configurables individuellement en RS-232, RS-422 ou RS-485 par logiciel. Chaque port prend en charge des débits de 1 200 à 921 600 bps avec sélection des paramètres de communication (bits de données, bits d'arrêt, parité, contrôle de flux). Les câbles de conversion RJ45 vers DB9 mâle ou femelle sont disponibles en option.

Conversion Modbus bidirectionnelle

Cette passerelle assure la conversion entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII de manière bidirectionnelle. Les ports Ethernet et série peuvent être configurés indépendamment comme maître ou esclave. Le MB5908A-TB gère jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Le routage par ID Modbus permet de créer une topologie simple à partir d'installations complexes.

Architecture réseau Ethernet

Les 2 ports Fast Ethernet 10/100BASE-T RJ45 fonctionnent en mode dual-subnet (sous-réseaux indépendants) ou redondance réseau. Le protocole RSTP (Rapid Spanning Tree Protocol) intégré permet d'établir un lien Ethernet de secours en cas de défaillance du lien principal. Cette architecture garantit la continuité de fonctionnement des communications critiques.

Sécurité et chiffrement VPN

Le MB5908A-TB intègre les protocoles OpenVPN et IPsec VPN pour sécuriser les données transitant sur Internet et empêcher tout accès non autorisé aux équipements série. Le débit VPN atteint 37,9 Mbps. Les modes host-to-host et host-to-site sont supportés. Le protocole PPTP est également disponible pour les architectures héritées.

Configuration et administration

L'administration s'effectue au choix par interface Web HTTP/HTTPS, console série, console Telnet, utilitaire Windows ou directement via l'afficheur LCM en façade. Le logiciel de redirection VirtualCOM (Windows/Linux) permet de faire apparaître les ports série distants comme des ports COM locaux. Les protocoles SNMPv1/v2c/v3 assurent la supervision à distance.

Alimentation et montage rack

Le MB5908A-TB est alimenté en 24-48 VDC via bornier verrouillable 3 broches 5,08 mm avec protection contre l'inversion de polarité. La consommation maximale est de 21 W (0,54 A sous 24 VDC). Le boîtier métallique SPCC au format rack 19" 1U (436 × 43,5 × 200 mm, 3 000 g) est fourni avec kit de montage. Un bouton de réinitialisation et une sortie relais sont présents.

Robustesse industrielle

La plage de température de fonctionnement s'étend de -20°C à +70°C. L'humidité relative admissible atteint 95 % sans condensation à 55°C. La protection EMC conforme aux normes IEC 61000-4 couvre les décharges électrostatiques (±6 kV contact, ±8 kV air pour version DC), les transitoires rapides (±4 kV port alimentation DC, ±2 kV port série), les surtensions (±1 kV L-L, ±2 kV L-E port DC), l'immunité rayonnée (10 V/m) et conduite (10 V rms), ainsi que les champs magnétiques (1 A/m). La passerelle est qualifiée selon MIL-STD-810G pour les chocs, chutes et vibrations. Le MTBF atteint 22,74 ans. Garantie 5 ans.

Protocoles et standards

• Protocoles réseau : IPv4, ICMP, TCP, UDP, client DHCP, SNMPv1/v2c/v3, HTTP, HTTPS, SMP/TLS, Telnet, RFC2217, RSTP
• Sécurité : OpenVPN, IPsec (host-to-host, host-to-site), PPTP
• Certifications sécurité : EN60950-1:2006, EN62368-1
• Certifications CEM : FCC Part 15 Class A, EN 55032 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024
