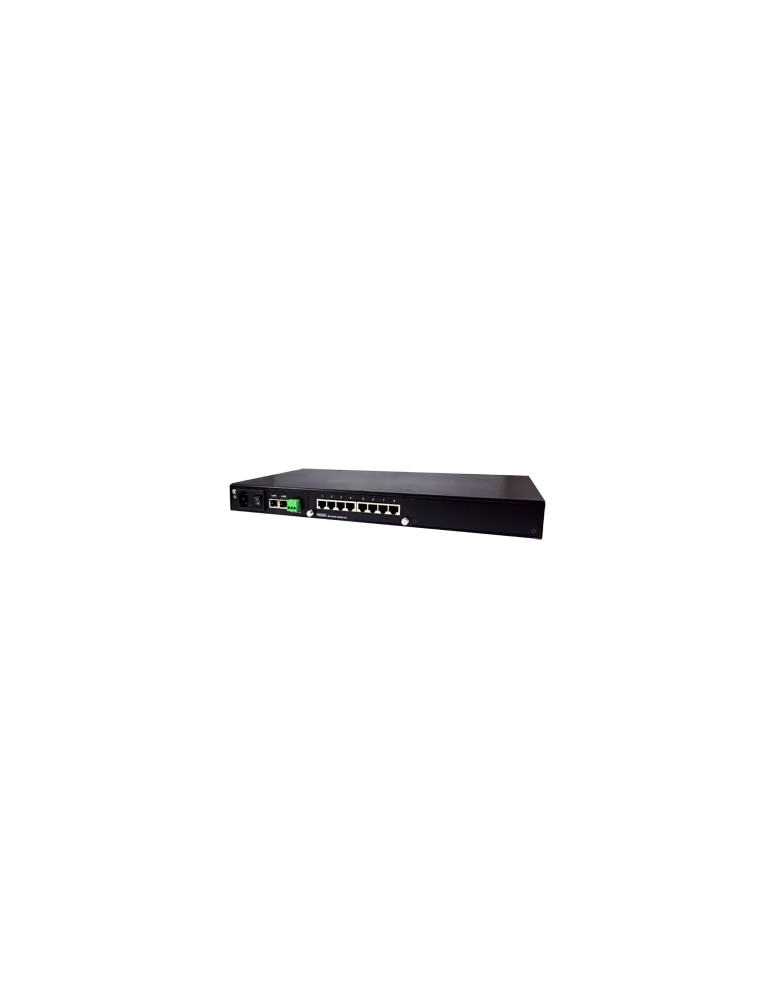

Atop MB5908A-Sis

Passerelle Modbus industrielle 8 ports pour l'intégration de réseaux série hétérogènes

La passerelle Atop MB5908A-Sis facilite l'intégration d'équipements série RS-422/485 dans des infrastructures Ethernet industrielles. Elle assure la conversion bidirectionnelle entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII, permettant de centraliser la supervision d'équipements répartis sur différents segments série. Montée en rack 19", elle s'intègre dans les armoires de contrôle et de supervision industrielles.

L'architecture matérielle robuste inclut une protection EMC industrielle et une plage de température étendue de -20°C à +70°C. Les 8 ports série RJ45 disposent d'une isolation galvanique 2,5 kV, protégeant les équipements contre les différences de potentiel et les surtensions. La configuration s'effectue via navigateur Web, console série, Telnet, utilitaire Windows ou écran LCD frontal.

Connectivité série isolée et Ethernet redondante

Le boîtier de connexion intègre 8 ports série RJ45 RS-422/485 isolés, configurables par logiciel avec débits de 1 200 à 921 600 bps. L'isolation galvanique de 2,5 kV protège chaque port contre les boucles de masse et les perturbations électriques. Les paramètres série (bits de données, bits d'arrêt, parité) sont ajustables individuellement pour chaque port.

Deux ports Ethernet 10/100BASE-T(X) RJ45 permettent une configuration en double sous-réseau ou en redondance réseau. Le protocole RSTP intégré assure la continuité de service en cas de défaillance d'une liaison Ethernet primaire. La conception supporte IPv4 et IPv6.

Conversion Modbus et routage d'ID

La passerelle convertit les protocoles Modbus TCP, Modbus RTU et Modbus ASCII de manière bidirectionnelle. Chaque extrémité (Ethernet ou série) peut être configurée comme maître ou esclave. Le système supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées.

Le routage d'ID Modbus permet de restructurer des configurations matérielles complexes en un réseau unifié facilement administrable. La fonction concentrateur Modbus et concentrateur redondant est disponible sur demande auprès de votre représentant Atop.

Sécurité et supervision réseau

L'équipement intègre les protocoles VPN OpenVPN et IPsec pour sécuriser les communications à travers Internet, avec un débit VPN jusqu'à 37,9 Mbps. SNMP v1/v2c/v3 assure la supervision à distance via protocoles standards. HTTPS et SSH/TLS sécurisent les accès d'administration.

Le logiciel VirtualCOM fourni pour Windows et Linux permet la redirection de ports série à travers le réseau, simplifiant l'intégration avec les applications existantes.

Spécifications techniques MB5908A-Sis

• Ports Ethernet : 2 × 10/100BASE-T(X) RJ45
• Ports série : 8 × RJ45 RS-422/485 isolés 2,5 kV, configurables par logiciel
• Débits série : 1 200 à 921 600 bps
• Protocoles : IPv4, IPv6, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SSH/TLS, Telnet, RFC2217, RSTP, OpenVPN, IPsec, PPTP
• Modbus : Conversion TCP/RTU/ASCII bidirectionnelle, jusqu'à 16 clients TCP et 32 connexions esclaves
• Débit VPN : jusqu'à 37,9 Mbps
• Alimentation : 100 à 240 VAC (prise EU), 90 à 264 VAC plage d'entrée
• Consommation : 21 W maximum
• Sortie relais : 1
• Température de fonctionnement : -20°C à +70°C
• Humidité relative : 5 % à 95 % (sans condensation) à 55°C
• Boîtier : IP30, acier SPCC, montage rack 19" (kit inclus)
• Dimensions : 436 × 43,5 × 200 mm
• Poids : 3 000 g
• Normes EMC : EN 55032 Classe B, EN 61000-3-2, EN 61000-3-3, EN 55024
• Protection EMI : ESD ±8 kV contact / ±15 kV air (IEC 61000-4-2), EFT ±4 kV alimentation AC / ±2 kV ports série (IEC 61000-4-4), Surge ±2 kV L-L et ±4 kV L-E alimentation AC (IEC 61000-4-5)
• Certifications : EN60950-1:2006, EN62368-1, FCC Part 15 Subpart B Class A
• MTBF : 19,03 ans
• Garantie : 5 ans
