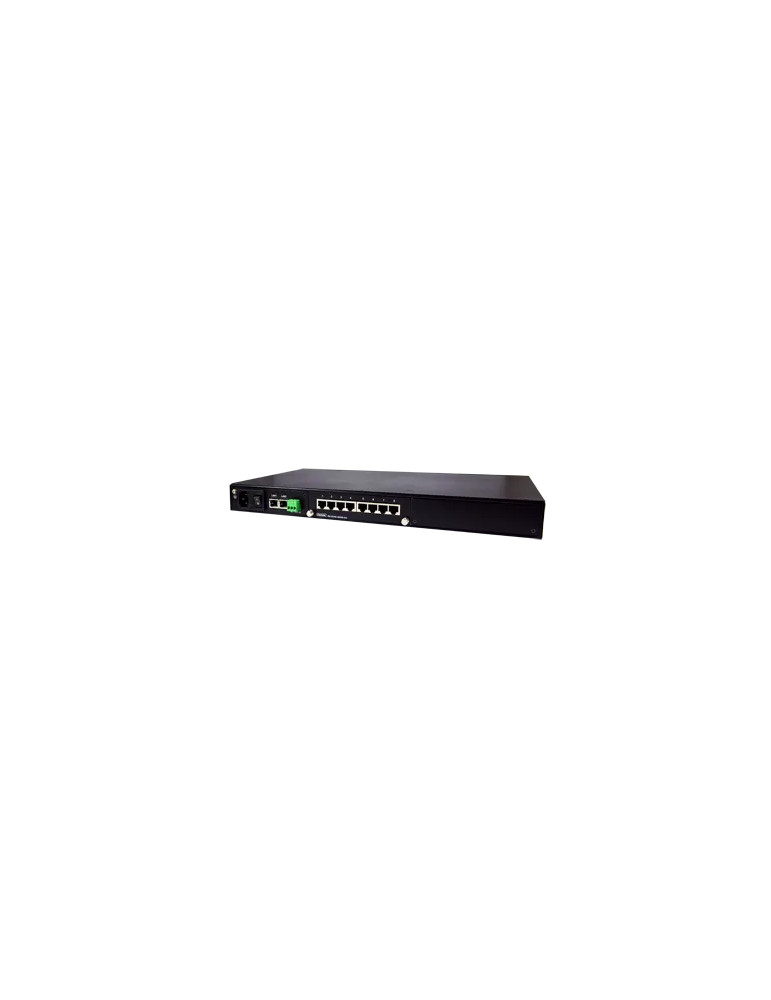

Atop MB5908A-TB-HV

Passerelle Modbus industrielle pour la conversion et le routage de protocoles série-Ethernet

La passerelle Modbus Atop MB5908A-TB-HV offre une solution d'intégration complète pour les installations nécessitant la conversion bidirectionnelle entre protocoles Modbus TCP, RTU et ASCII. Conçue pour les environnements industriels exigeants, elle intègre 8 ports série isolés RS-422/485 et 2 ports Fast Ethernet dans un boîtier rack 19" compact. La protection EMC industrielle, l'isolation galvanique 2,5 kV et la plage de fonctionnement étendue de -20°C à 70°C garantissent une fiabilité optimale en conditions difficiles.

Architecture réseau flexible avec sécurité VPN intégrée

Le MB5908A-TB-HV dispose de 2 ports Ethernet 10/100BASE-T configurables en double sous-réseau ou en redondance réseau, avec prise en charge du protocole RSTP pour la continuité de service. La sécurité des données est assurée par les tunnels VPN intégrés (OpenVPN et IPsec) permettant une transmission sécurisée via Internet et la protection contre les accès non autorisés. Le support SNMPv1/v2c/v3 facilite l'intégration dans les infrastructures de supervision existantes.

8 ports série isolés RS-422/485 haute performance

La version MB5908A-TB-HV intègre 8 ports série RJ45 isolés RS-422/485 avec isolation galvanique 2,5 kV pour une protection optimale contre les perturbations électriques. Les débits sont configurables de 1 200 à 921 600 bps avec sélection logicielle des paramètres de communication (bits de données, bits d'arrêt, parité). Cette configuration garantit une connectivité fiable pour les équipements Modbus série dans les environnements soumis à de fortes perturbations électromagnétiques.

Conversion Modbus bidirectionnelle et routage d'ID

La passerelle assure la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble des interfaces Ethernet et série. Elle prend en charge jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Les fonctions de routage d'ID Modbus permettent d'intégrer des configurations matérielles complexes dans une architecture réseau simplifiée et facilement administrable. Le mode VirtualCOM (Windows/Linux) offre une redirection logicielle transparente.

Configuration intuitive et alimentation flexible

Le MB5908A-TB-HV se configure via interface Web, console série, Telnet, utilitaire Windows ou afficheur LCM frontal. L'alimentation accepte une large plage d'entrée 100-240 VAC (avec prise EU ou US selon version commandée), avec consommation maximale de 21 W. Le boîtier métallique SPCC IP30 aux dimensions 436 × 43,5 × 200 mm s'installe en rack 19" (kit de montage inclus). Une sortie relais est disponible pour la signalisation d'alarmes.

Protection EMC renforcée et fiabilité industrielle

Le MB5908A-TB-HV répond aux exigences de protection EMC selon les normes IEC 61000-4 : décharges électrostatiques jusqu'à ±8 kV (contact) et ±15 kV (air), transitoires électriques rapides ±4 kV sur port alimentation AC et ±2 kV sur ports signaux, surtensions ±4 kV (ligne-terre) sur alimentation AC. La conception industrielle garantit une fiabilité élevée avec un MTBF de 19,03 ans et une garantie constructeur de 5 ans.

Spécifications techniques

• 8 ports série RJ45 isolés RS-422/485 (isolation 2,5 kV)
• 2 ports Ethernet 10/100BASE-T(X) RJ-45
• Débit série : 1 200 à 921 600 bps
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP
• Sécurité : OpenVPN, IPsec (host-to-host ou host-to-site), PPTP
• Débit VPN : jusqu'à 37,9 Mbps
• Modbus TCP : jusqu'à 16 clients, 32 connexions esclaves
• Modbus série : RTU/ASCII maître/esclave
• Alimentation : 100-240 VAC (90-264 VAC), prise EU ou US
• Consommation : 21 W maximum
• Connecteur alimentation : IEC 60320-1 C14
• 1 sortie relais
• Température de fonctionnement : -20°C à 70°C
• Humidité relative : 5 % à 95 % (sans condensation à 55°C)
• Boîtier métallique SPCC IP30
• Dimensions : 436 × 43,5 × 200 mm
• Poids : 3 000 g
• Montage rack 19" (kit inclus)
• Certifications : EN60950-1:2006, EN62368-1, FCC Part 15 Class A, EN 55032 Class B
• Tests : MIL-STD-810G (choc, chute, vibration)
• MTBF : 19,03 ans
• Garantie : 5 ans
