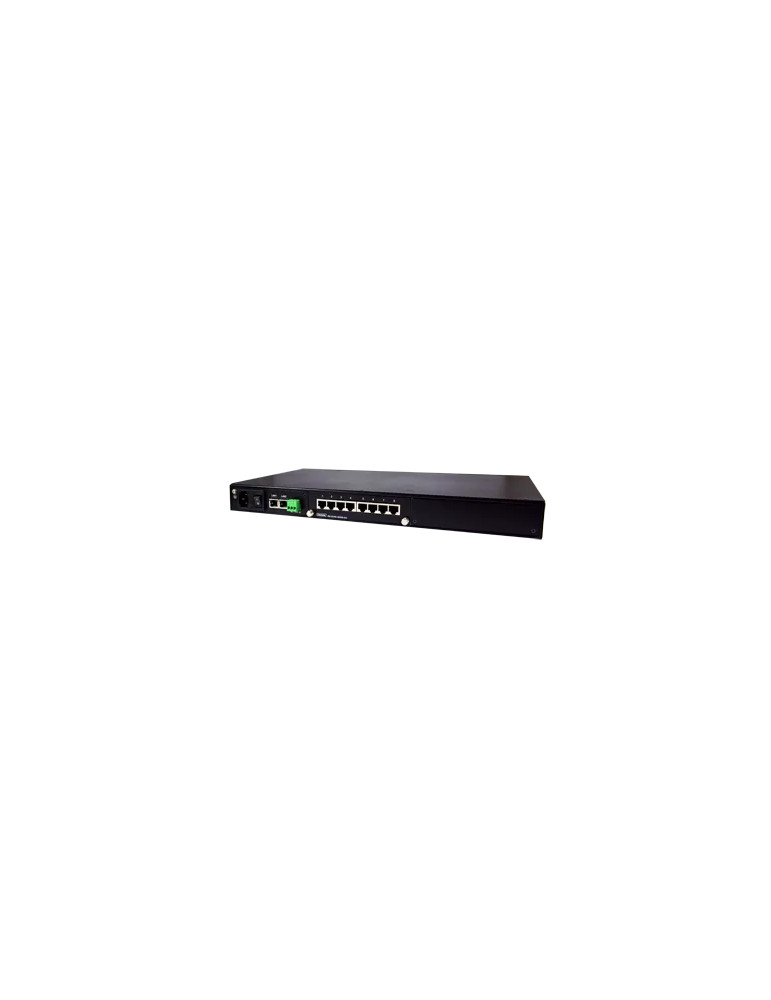

Atop MB5908A-Sis-HV

Passerelle Modbus industrielle avec isolation galvanique et connectivité sécurisée

La passerelle Atop MB5908A-Sis-HV assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII, permettant l'intégration transparente d'équipements série Modbus dans des infrastructures Ethernet. Conçue pour les environnements industriels critiques, elle intègre une isolation galvanique 2,5 kV sur les ports série, une protection CEM renforcée et des fonctions de sécurité réseau avancées (VPN IPsec, OpenVPN). Le boîtier rack 19" 1U supporte une plage de température étendue de -20 à +70°C et une alimentation universelle 100-240 VAC.

Interfaces Ethernet redondantes et sécurisées

Deux ports 10/100BASE-T(X) RJ-45 offrent une connectivité Fast Ethernet avec prise en charge du mode double sous-réseau ou redondance réseau via RSTP (Rapid Spanning Tree Protocol). L'intégration native de VPN IPsec et OpenVPN (débit VPN jusqu'à 37,9 Mbps) permet de sécuriser les communications de supervision à travers Internet, empêchant l'accès non autorisé aux équipements série. Les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet et RFC2217 sont supportés.

Huit ports série RS-422/485 isolés galvaniquement

Huit ports série RJ-45 RS-422/485 isolés (2,5 kV) sélectionnables par logiciel offrent une connectivité robuste aux équipements Modbus existants. Les débits série s'échelonnent de 1 200 à 921 600 bps, avec configuration logicielle des bits de données (5 à 8), bits d'arrêt (1, 2), parité (None, Odd, Even, Space, Mark). L'isolation galvanique protège les équipements connectés contre les boucles de masse et les perturbations électriques.

Conversion Modbus bidirectionnelle et routage d'ID

La passerelle assure la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII, en mode maître ou esclave sur les interfaces Ethernet et série. Elle supporte jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves. Le routage d'ID Modbus permet d'intégrer des architectures série Modbus complexes dans un réseau Ethernet unifié, simplifiant la gestion et la supervision des installations réparties.

Protection CEM renforcée et certification industrielle

Conforme aux normes EN 61000, la MB5908A-Sis-HV résiste aux décharges électrostatiques (±8 kV contact, ±15 kV air pour version AC), aux surtensions (±4 kV L-L, ±4 kV L-E AC), aux transitoires électriques rapides (±4 kV ports alimentation, ±2 kV ports signaux), et aux champs magnétiques (1 A/m). Les certifications EN60950-1, EN62368-1, FCC Part 15 Class A, et EN 55032 Class B garantissent la compatibilité avec les environnements industriels critiques.

Configuration flexible et gestion multi-interface

La configuration s'effectue via interface Web, console série, Telnet, utilitaire Windows Atop Management Utility ou directement sur l'afficheur LCM matriciel en face avant. Le logiciel VirtualCOM Windows/Linux permet la redirection série transparente via Ethernet. La passerelle offre une sortie relais et un bouton de réinitialisation physique. Le MTBF atteint 19,03 ans, avec une garantie constructeur de 5 ans.

Alimentation universelle et montage rack standard

L'alimentation universelle 100-240 VAC (prise EU ou US) (90-264 VAC) consomme environ 21 W maximum (0,21 A @ 100 VAC). Le boîtier métallique IP30 SPCC se monte en rack 19" 1U (kit de montage fourni, dimensions : 436 × 43,5 × 200 mm, poids : 3 000 g). La plage de température de fonctionnement s'étend de -20 à +70°C (-4 à +158°F), avec stockage de -40 à +85°C et humidité relative de 5 à 95 % (sans condensation à 55°C).

Spécifications techniques

• Interfaces Ethernet : 2 ports 10/100BASE-T(X) RJ-45, mode double sous-réseau ou redondance RSTP
• Interfaces série : 8 ports RJ-45 RS-422/485 isolés (2,5 kV), sélection logicielle
• Débits série : 1 200 à 921 600 bps, configuration logicielle complète
• Protocoles Modbus : Conversion bidirectionnelle TCP/RTU/ASCII, maître/esclave
• Connexions Modbus TCP : Jusqu'à 16 clients, 32 connexions esclaves
• Sécurité : VPN IPsec, OpenVPN (débit VPN 37,9 Mbps), PPTP
• Protocoles réseau : IPv4, ICMP, TCP, UDP, DHCP, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP
• Alimentation : 100-240 VAC (90-264 VAC), prise EU ou US, consommation max 21 W
• Température : -20 à +70°C fonctionnement, -40 à +85°C stockage
• Humidité : 5 à 95 % HR (sans condensation à 55°C)
• Protection CEM : EN 61000-4-2 (ESD ±8 kV contact, ±15 kV air), EN 61000-4-4 (EFT ±4 kV), EN 61000-4-5 (Surge ±4 kV L-E)
• Certifications : EN60950-1, EN62368-1, FCC Part 15 Class A, EN 55032 Class B
• Montage : Rack 19" 1U (kit inclus), boîtier IP30 SPCC
• Dimensions (L×H×P) : 436 × 43,5 × 200 mm
• Poids : 3 000 g
• Sortie relais : 1
• MTBF : 19,03 ans
• Garantie : 5 ans
