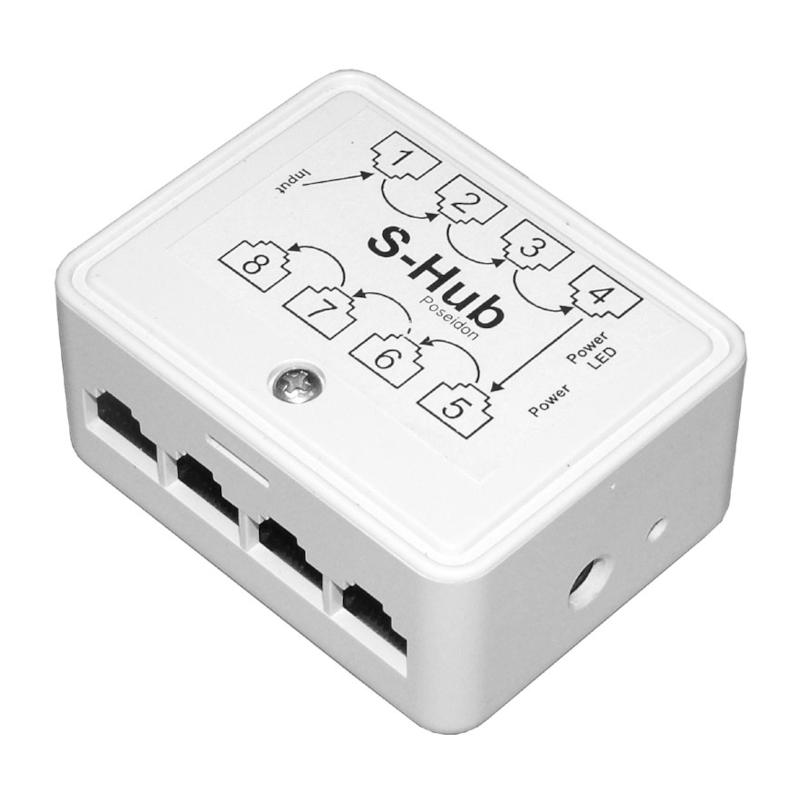

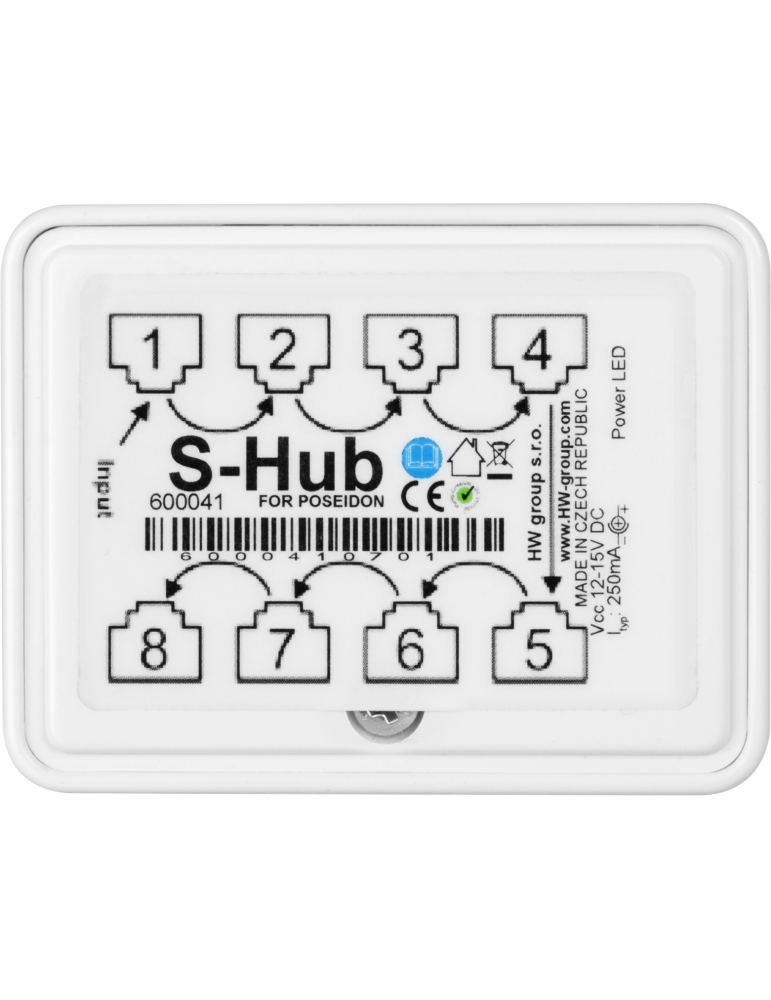

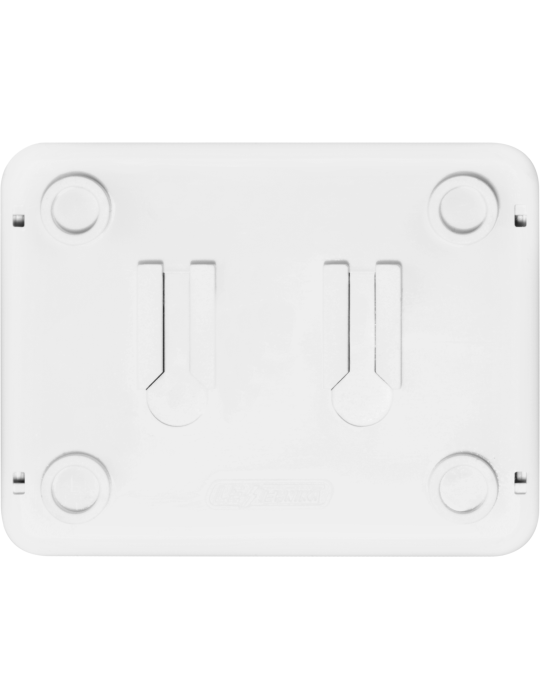

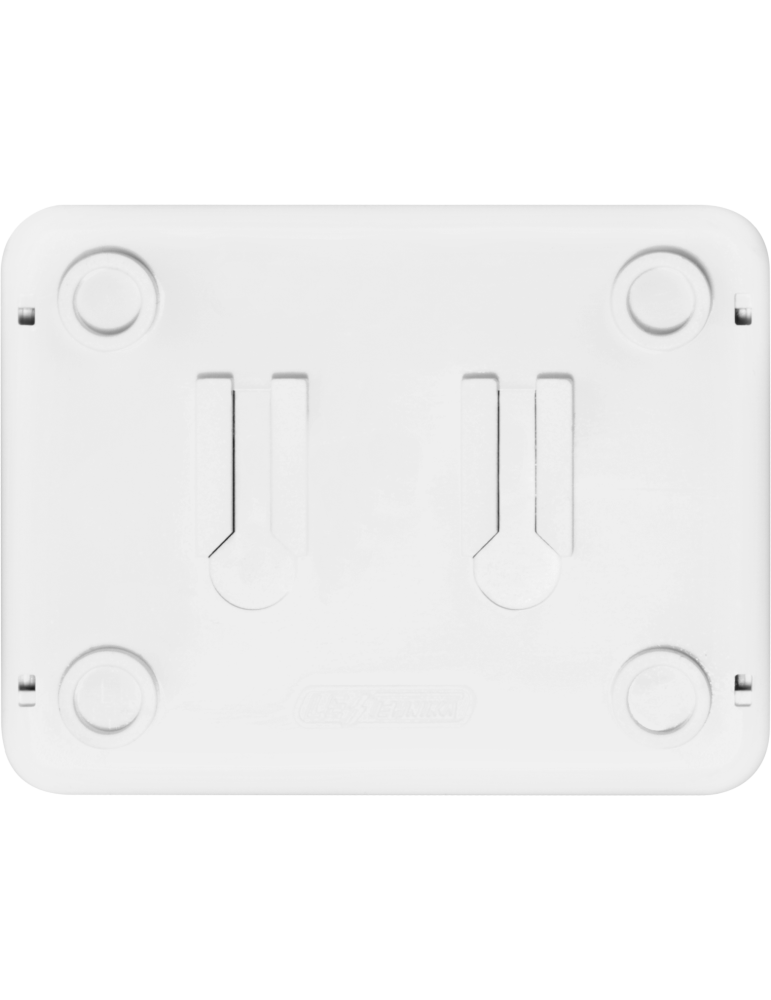

HWgroup Poseidon S-Hub

Répartiteur S-Hub pour connexion de capteurs RS-485 sur boîtier Poseidon

Le HWgroup Poseidon S-Hub simplifie considérablement l'installation de capteurs RS-485 sur les boîtiers de supervision de la famille Poseidon, notamment le modèle Poseidon2 4002. Ce répartiteur permet de connecter jusqu'à 8 capteurs équipés de connecteurs RJ45 sur un seul boîtier Poseidon, en utilisant des câbles à paires torsadées (TP) standards disposés en topologie étoile.

Bien que le S-Hub adopte une topologie similaire aux concentrateurs Ethernet, il s'agit d'un répartiteur passif non commuté spécialement conçu pour les réseaux RS-485. Les S-Hub peuvent être chaînés en série pour étendre facilement le nombre de capteurs dans les installations de grande envergure.

Avantages pour l'installation de capteurs RS-485

• Simplification du câblage : topologie étoile avec câbles TP standards et connecteurs RJ45, particulièrement avantageuse dans les installations de grande taille
• Connexion de capteurs RJ45 : compatibilité avec les capteurs RS-485 équipés de connecteurs RJ45 largement répandus
• Extension facilitée : ajout simple de capteurs supplémentaires par chaînage de S-Hub en série
• Alimentation centralisée : connexion directe de l'alimentation sur le S-Hub avec adaptateur secteur standard, simplifiant l'alimentation des capteurs individuels

Applications et environnements de supervision

Le Poseidon S-Hub est conçu pour la supervision de température et d'humidité relative dans les environnements industriels utilisant des capteurs RS-485. Le bus RS-485 offre une transmission fiable sur de longues distances, même en présence de perturbations électromagnétiques typiques des environnements industriels, à condition de respecter les principes de câblage appropriés.

Le S-Hub facilite le déploiement de capteurs dans les salles serveurs, data centers, locaux techniques, zones de stockage et installations industrielles nécessitant une surveillance environnementale étendue avec de nombreux points de mesure.

Caractéristiques techniques du S-Hub

• Connectique capteurs : 8 ports RJ45 pour capteurs RS-485
• Interface boîtier : connexion au Poseidon via câble TP et connecteur RJ45
• Topologie : répartiteur passif non commuté, chaînage série possible
• Alimentation : 12V DC via connecteur jack (2,1 mm intérieur / 5,5 mm extérieur) ou via RJ45
• Consommation : 250 mA
• Conditions de fonctionnement : -30°C à +70°C, 0% à 100% HR
• Conditions de stockage : -30°C à +60°C, 5% à 95% HR
• Dimensions : 71 × 55 × 37 mm (L×H×P)
• Poids : 68 g
• Boîtier : plastique
• Garantie : 24 mois

Compatibilité capteurs et boîtiers

Le S-Hub est compatible avec le Poseidon2 4002 et les capteurs RS-485 à connecteur RJ45 de la gamme HWgroup. L'alimentation s'effectue via un adaptateur secteur 12V/1,5A avec connecteur jack standard.

La technologie RS-485 permet une transmission fiable des données sur de longues distances dans les environnements industriels. Le S-Hub facilite l'installation en permettant l'utilisation de câbles TP standards en topologie étoile, simplifiant considérablement le câblage par rapport à une installation en bus traditionnel.
