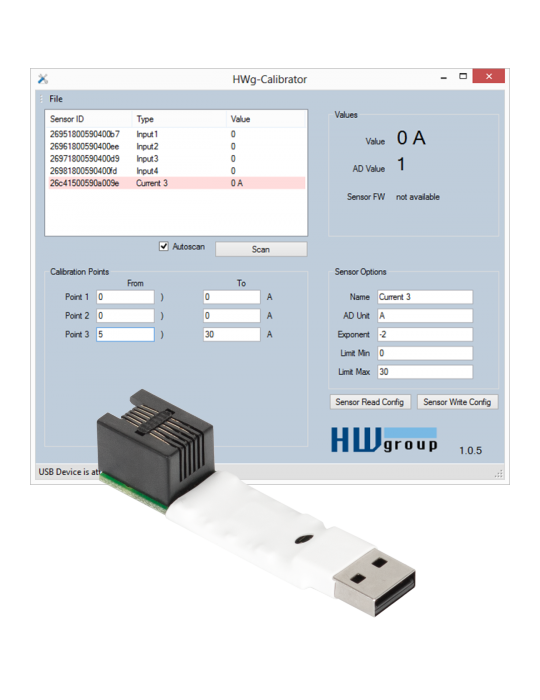

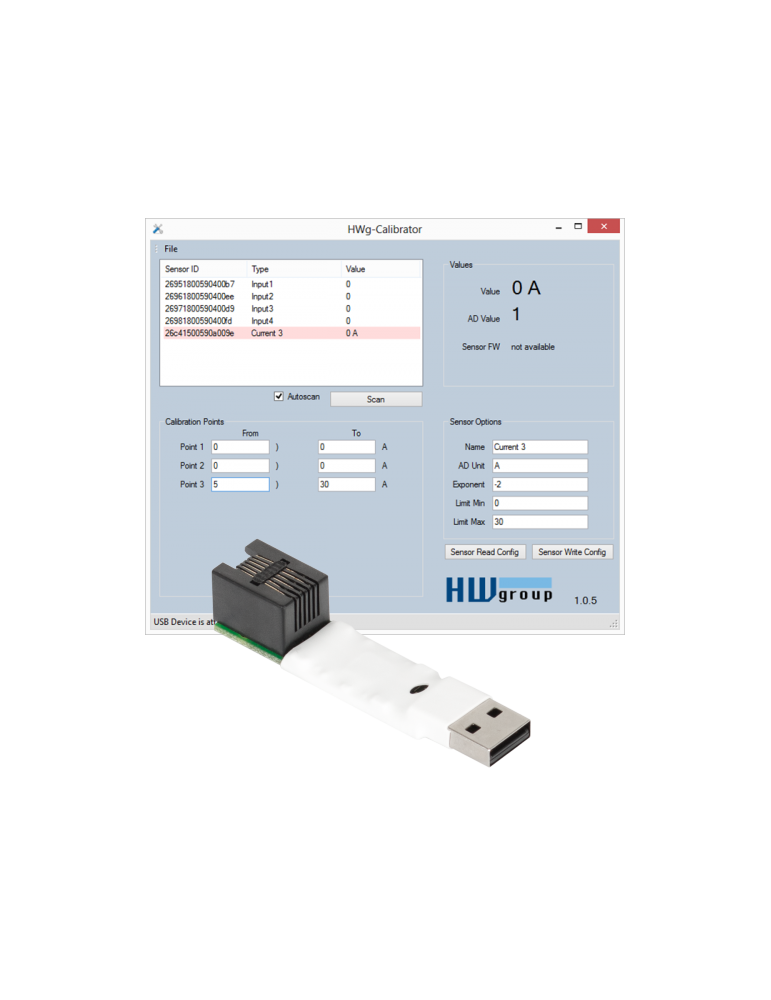

HWgroup 1-Wire UNI USB calibrator

Le HWgroup 1-Wire UNI USB calibrator permet le paramétrage et l'étalonnage des capteurs 1-Wire UNI, avec possibilité de modifier le type d'unité, l'exposant et d'implémenter une courbe d'étalonnage jusqu'à 8 points selon le type de capteur. Cette fonctionnalité permet de connecter différents capteurs à sortie tension ou courant aux boîtiers de connexion Poseidon via le bus 1-Wire UNI et d'afficher directement les valeurs réelles mesurées.

Fonctionnalités du calibrateur USB 1-Wire UNI

• Étalonnage avancé : courbe de conversion jusqu'à 8 points pour les capteurs récents (3 points pour les modèles antérieurs)
• Paramétrage complet : modification du type d'unité et de l'exposant directement dans le capteur
• Conversion des valeurs : implémentation de courbes de conversion personnalisées dans les convertisseurs 1-Wire UNI
• Interface USB : connexion simple via port USB standard
• Compatible avec l'ensemble des convertisseurs 1-Wire UNI (4-20mA, 0-20mA, tension, courant AC/DC)

Applications d'étalonnage

• Conversion de valeurs de capteurs industriels : affichage direct des valeurs réelles (pression, débit, etc.) depuis des convertisseurs de courant
• Adaptation d'unités de mesure : personnalisation des unités selon les besoins de supervision
• Étalonnage de capteurs analogiques : correction et linéarisation des mesures de capteurs 4-20mA ou 0-20mA
• Intégration de capteurs tiers avec sortie analogique sur les boîtiers Poseidon

Capteurs 1-Wire UNI compatibles

Le calibrateur USB fonctionne avec tous les capteurs et convertisseurs de la gamme 1-Wire UNI :

• Convertisseurs de courant : capteurs 4-20mA, 0-20mA, sondes de courant 30A AC/DC
• Convertisseurs de tension : capteurs 60V, 230V AC
• Convertisseurs de température : convertisseurs 2xPt100 pour supervision de température

Compatibilité boîtiers de connexion

Le calibrateur permet de paramétrer les capteurs 1-Wire UNI utilisés avec :

• Poseidon2 3268
• Poseidon2 3468
• Poseidon2 4002

Caractéristiques techniques

• Alimentation : 5V via USB, consommation 40mA
• Température de fonctionnement : -10°C à +80°C
• Humidité de fonctionnement : 0% à 100% HR
• Température de stockage : -30°C à +60°C
• Humidité de stockage : 5% à 95% HR
• Dimensions : 67 x 16 x 16 mm (L x H x P)
• Poids : 8 grammes
• Boîtier : plastique
• Garantie fabricant : 24 mois

Logiciel d'étalonnage

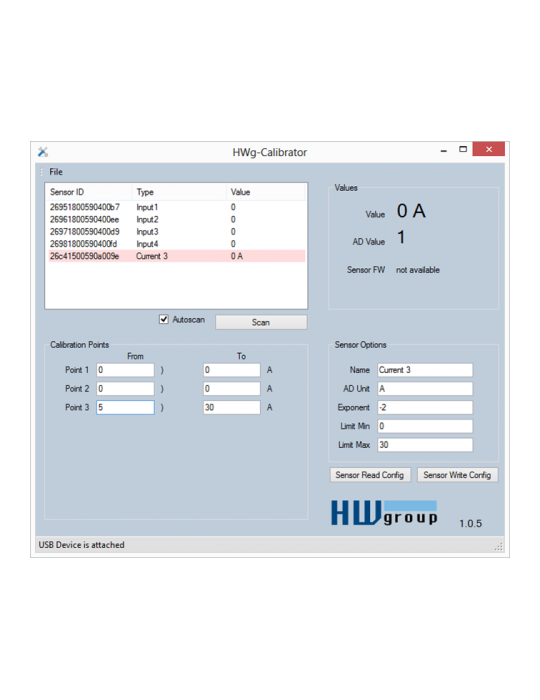

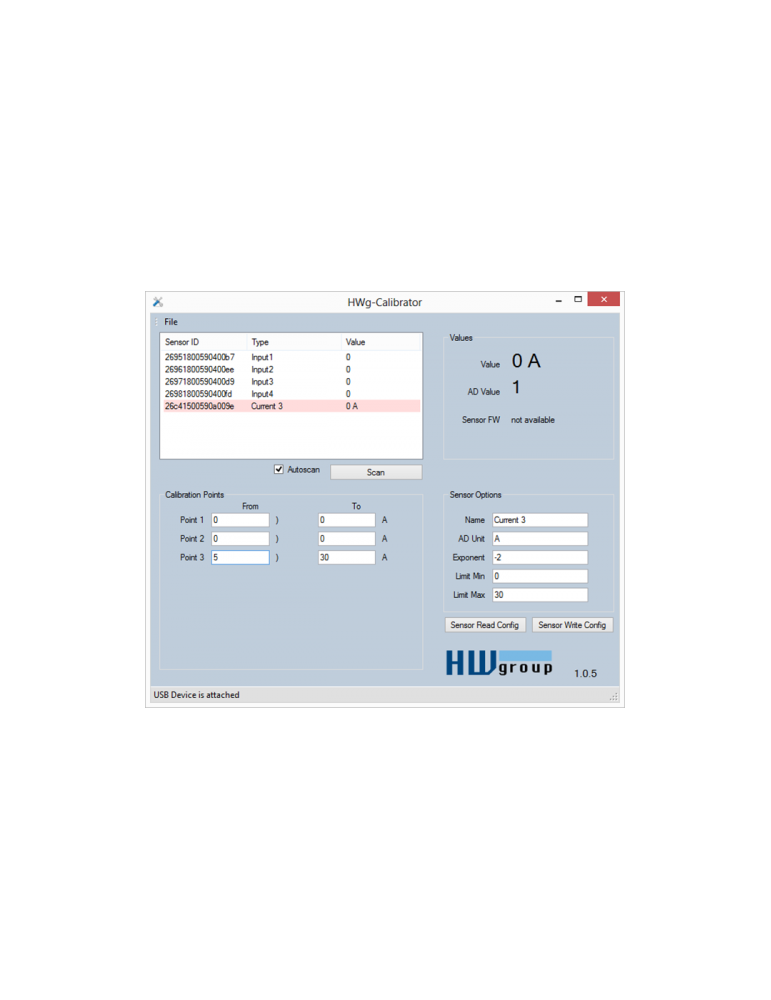

Le calibrateur USB est livré avec le logiciel 1Wire HWg-UniCalibrator permettant :

• Configuration des courbes d'étalonnage jusqu'à 8 points
• Paramétrage des unités de mesure et exposants
• Test et validation des conversions en temps réel
• Sauvegarde des configurations dans les capteurs 1-Wire UNI

Le HWgroup 1-Wire UNI USB calibrator est l'outil indispensable pour exploiter pleinement les capacités d'adaptation et de conversion des capteurs 1-Wire UNI dans vos projets de supervision environnementale.
