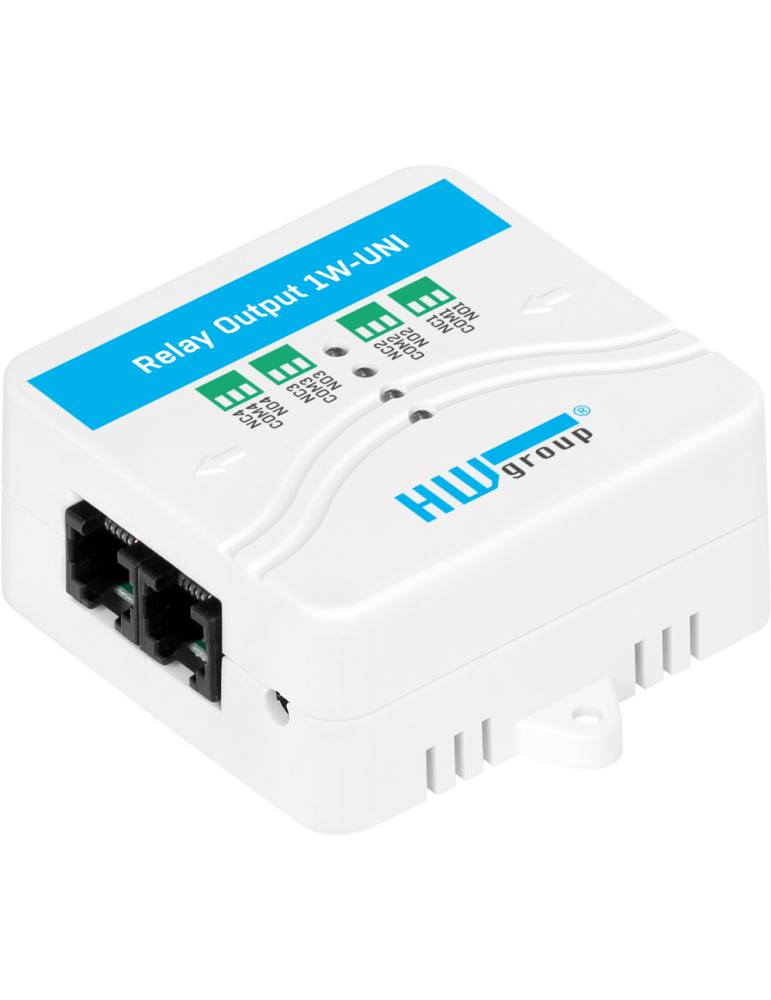

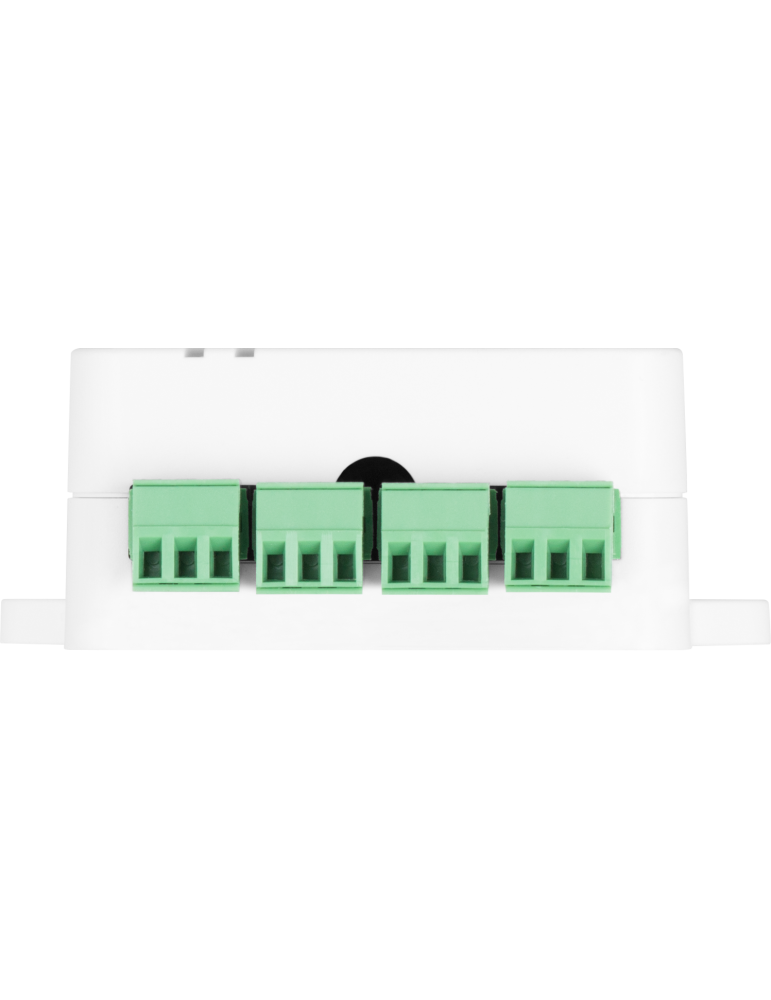

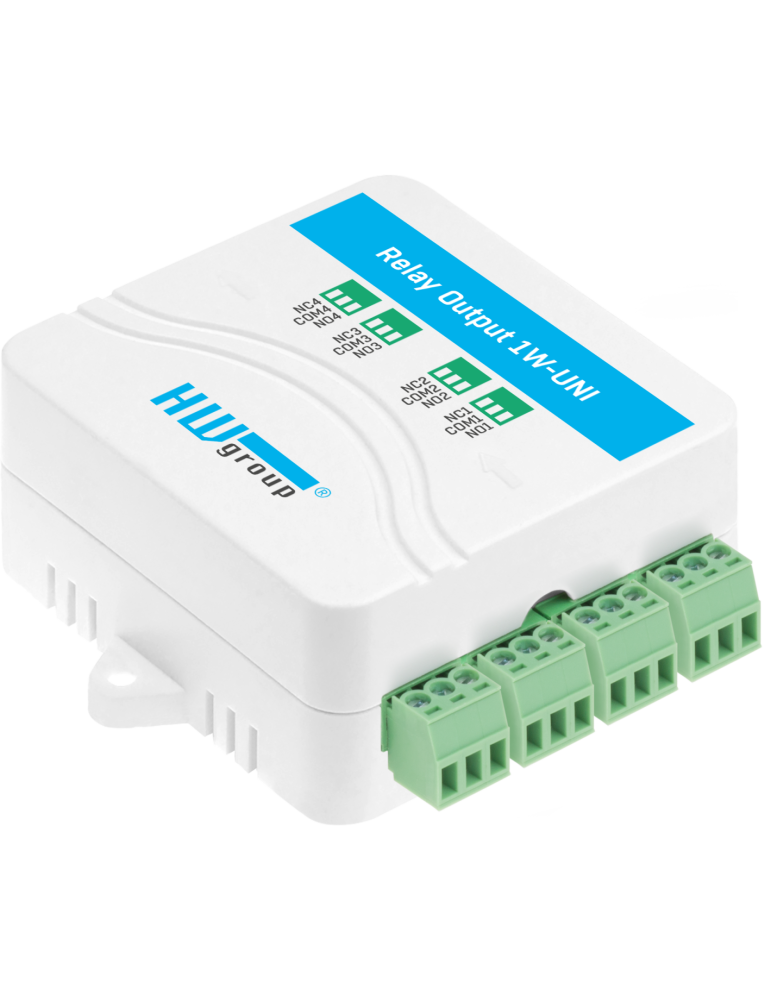

HWgroup Relay Output 1W-UNI

Expanseur 4 sorties relais pour supervision environnementale

Le HWgroup Relay Output 1W-UNI est un module d'extension qui permet de piloter à distance 4 sorties relais via le bus 1-Wire. Connecté aux boîtiers de connexion HWg-STE, Perseus ou Ares, cet expanseur vous permet de commander automatiquement ou manuellement des équipements externes en fonction des conditions mesurées par vos capteurs de température, humidité relative ou autres paramètres physiques.

L'expanseur utilise des relais bistables à faible consommation (5mA seulement), ce qui réduit significativement la consommation énergétique du système de supervision. Chaque sortie dispose d'un contact sec NO/NC capable de commuter des charges jusqu'à 50V / 1A.

Commande automatique ou manuelle des sorties relais

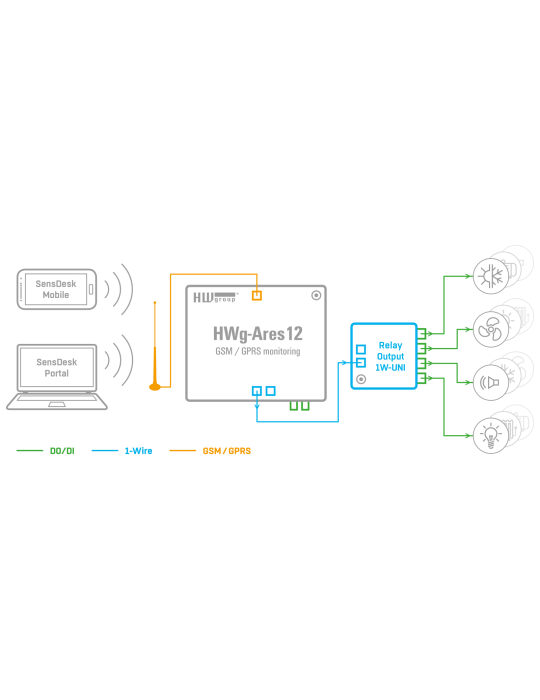

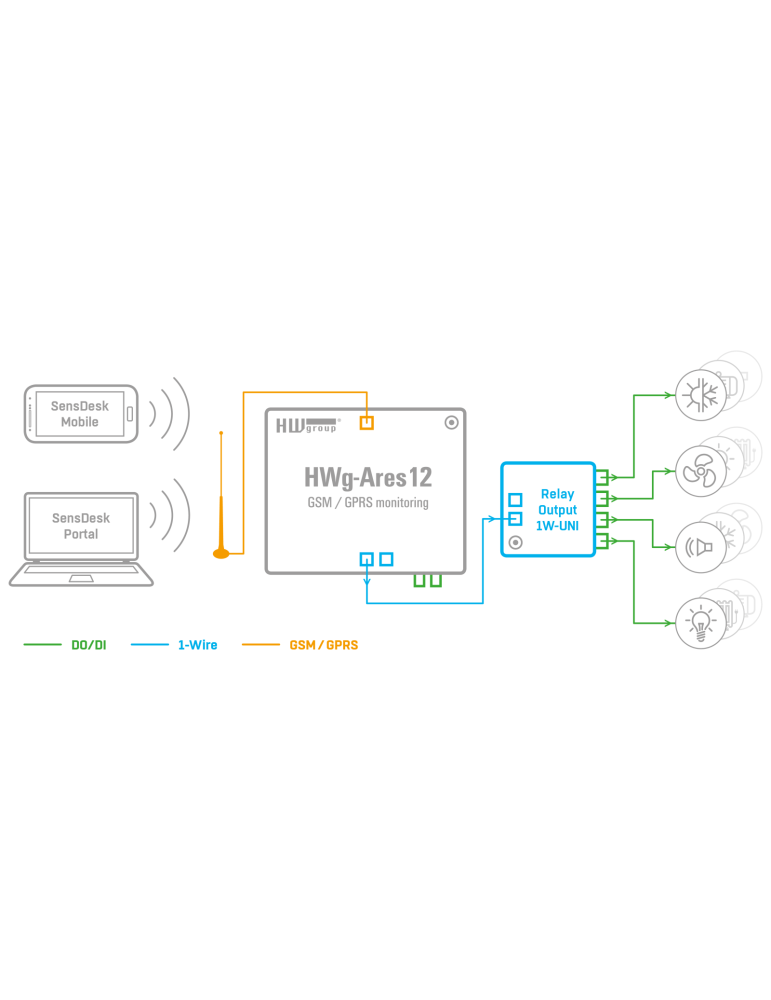

Le Relay Output 1W-UNI permet de basculer manuellement les sorties via SMS ou via l'application SensDesk. Les sorties peuvent également être commandées automatiquement en réaction aux alarmes détectées par les capteurs connectés aux boîtiers HWgroup.

Cette fonctionnalité permet de mettre en œuvre des régulations thermostatiques, le basculement automatique d'équipements de secours, le déclenchement d'alarmes optiques ou acoustiques, ou encore la commande de systèmes de climatisation et de chauffage.

Applications typiques

• Alarmes visuelles et sonores : déclenchement automatique d'alarmes optiques ou acoustiques lors de dépassements de seuils
• Régulation thermique : pilotage de systèmes de climatisation ou de chauffage en fonction de la température mesurée
• Basculement d'équipements de secours : commutation automatique vers des alimentations ou équipements de backup
• Contrôle d'accès : ouverture/fermeture de portes d'armoires techniques surveillées
• Supervision de sites BTS : commande d'équipements sur stations de base télécoms

Caractéristiques techniques

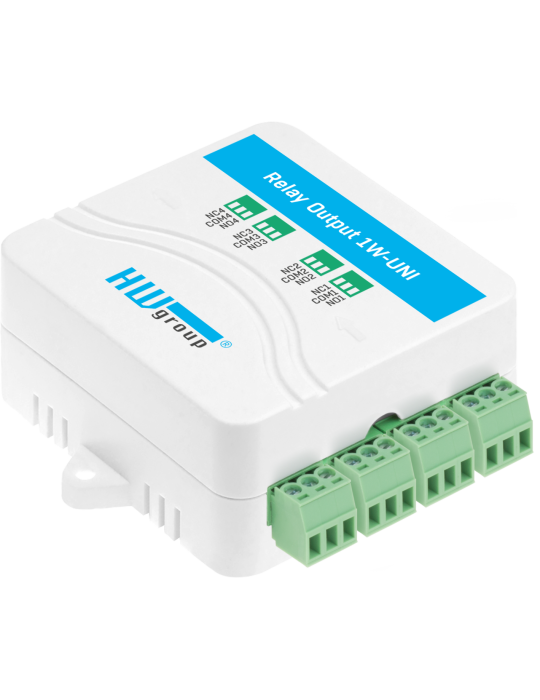

• 4 sorties relais bistables (faible consommation) avec contacts NO/NC
• Charge maximale par sortie : 120V AC / 60V DC, 1000mA

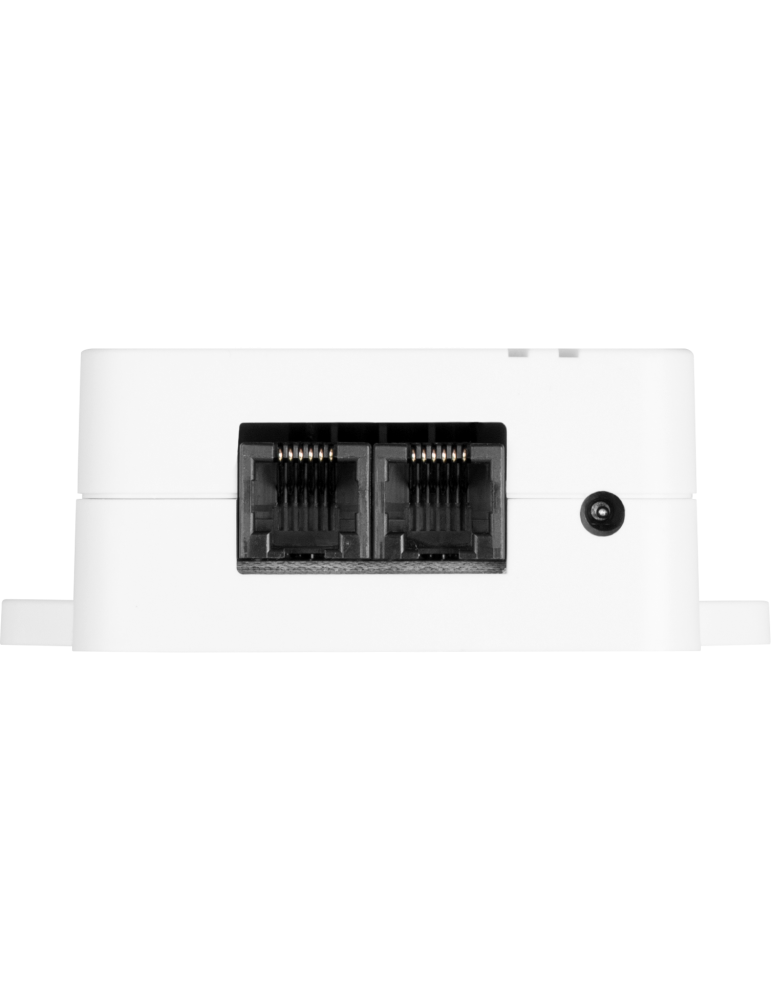

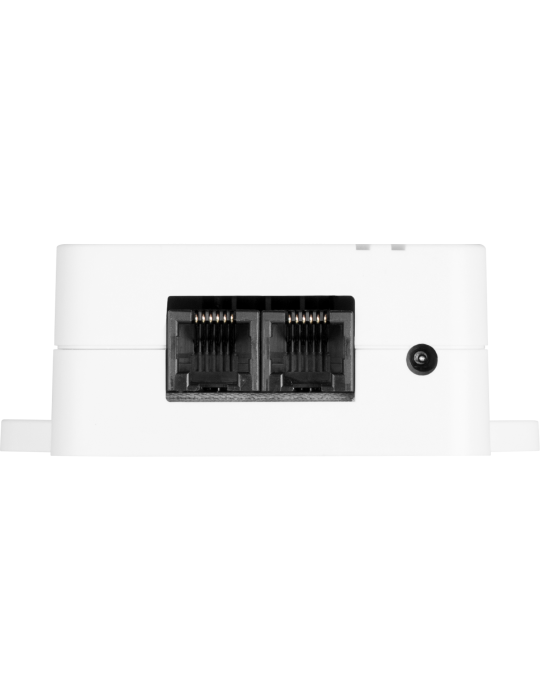

• Connexion : bus 1-Wire via connecteur RJ11
• Longueur de câble : 3 mètres
• Alimentation : 5V via bus 1-Wire (RJ11)
• Consommation : 5mA seulement grâce aux relais bistables
• Isolation galvanique : oui
• Période de rafraîchissement : 3 secondes
• Nombre de valeurs fournies : 4 (état de chaque relais)
• Garantie : 24 mois

Compatibilité et installation

Le module Relay Output 1W-UNI occupe 4 positions de capteurs sur le bus 1-Wire UNI, même si toutes les sorties ne sont pas utilisées. Vous pouvez connecter jusqu'à 2 modules Relay Output 1W-UNI sur un port RJ11 actif des boîtiers HWgroup.

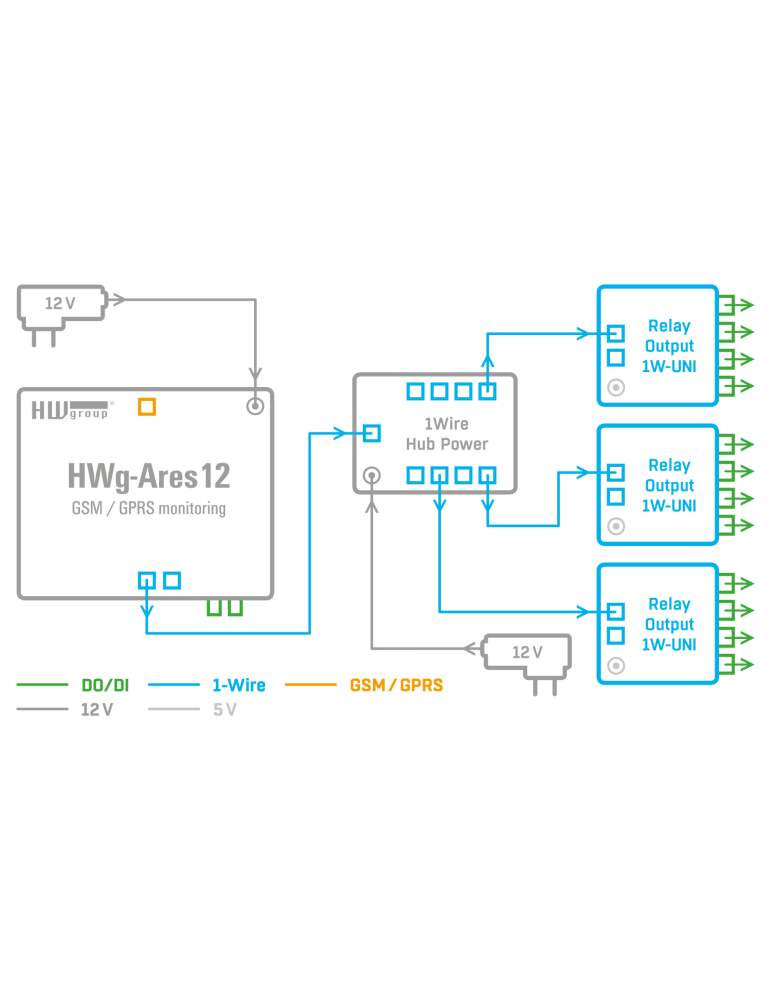

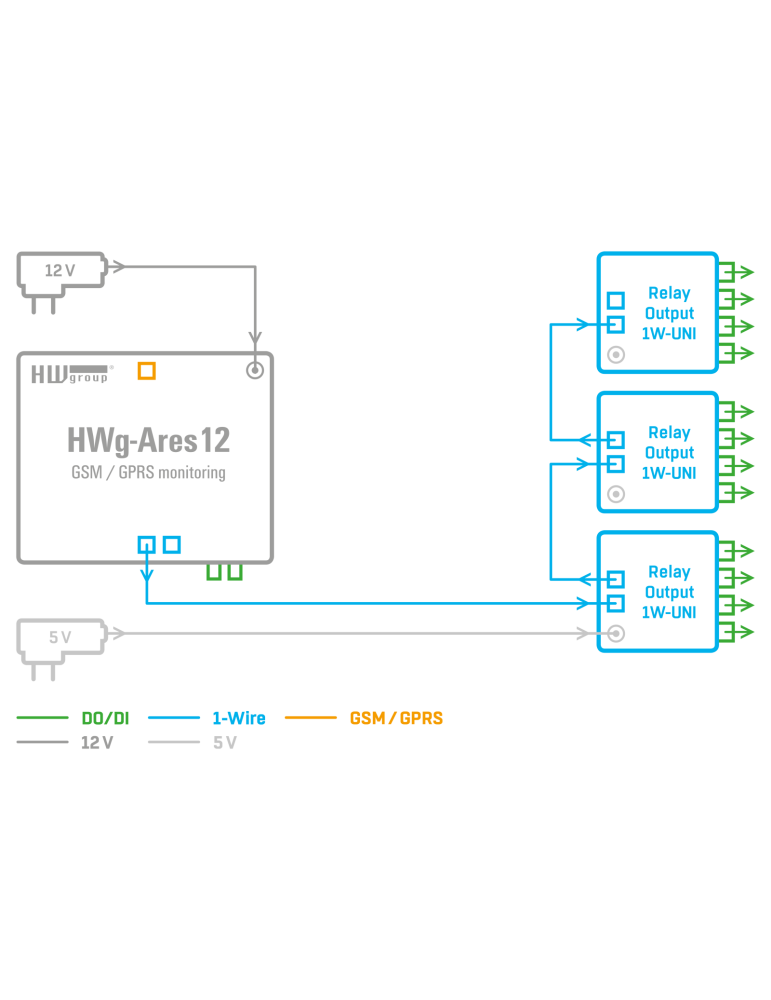

Pour renforcer l'alimentation en cas de connexion de plusieurs modules, vous pouvez utiliser un adaptateur externe 5V ou l'accessoire 1-Wire Hub Power.

Compatible avec toute la gamme de boîtiers de connexion HWgroup : Perseus Industrial 310/315, Perseus Energy 242/285, Perseus Monitoring 140/145/150/155, Ares 12 et Ares 12 LTE.

Configuration et intégration

Les sorties relais du module 1W-UNI peuvent être pilotées via l'interface web des boîtiers Perseus et Ares, via l'application cloud SensDesk, ou directement par commandes SMS. Vous pouvez définir des règles de déclenchement automatique basées sur les valeurs mesurées par vos capteurs de température, humidité relative, détection de fuite d'eau ou tout autre paramètre surveillé.

L'expanseur supporte les protocoles standard de supervision : SNMP v1/v2c/v3, Modbus TCP et MQTT, permettant une intégration fluide dans vos systèmes de gestion technique centralisée (GTB) ou vos plateformes IoT.
