HW-group UPS 12V and 5V set

Onduleur de secours HW-group UPS 12V and 5V set

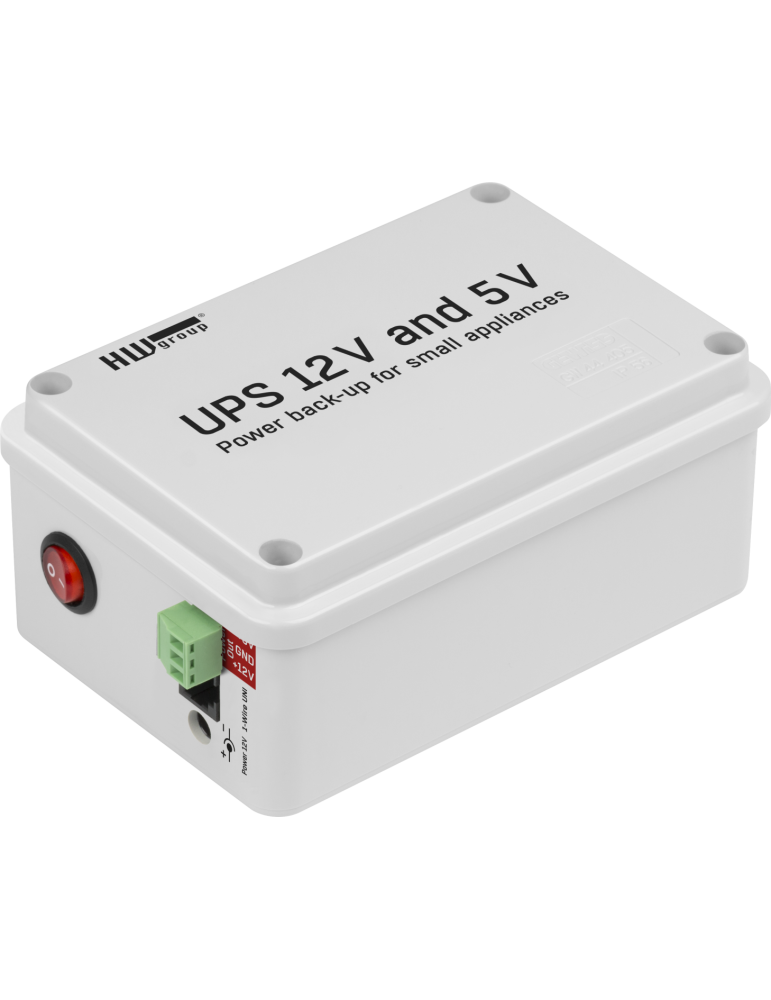

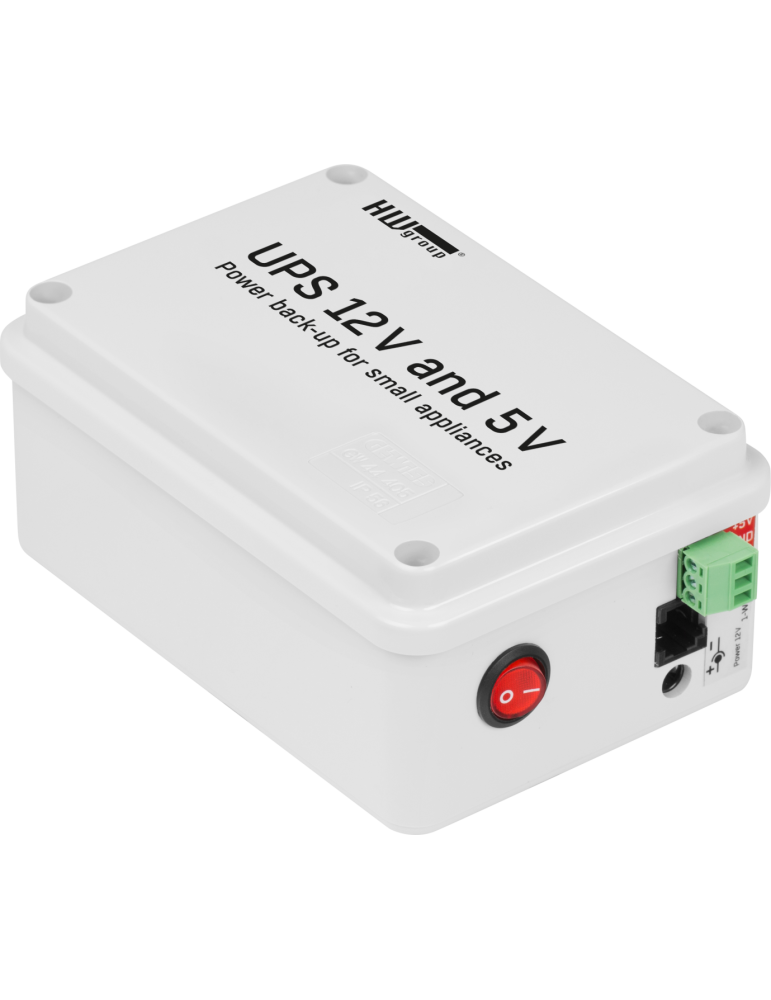

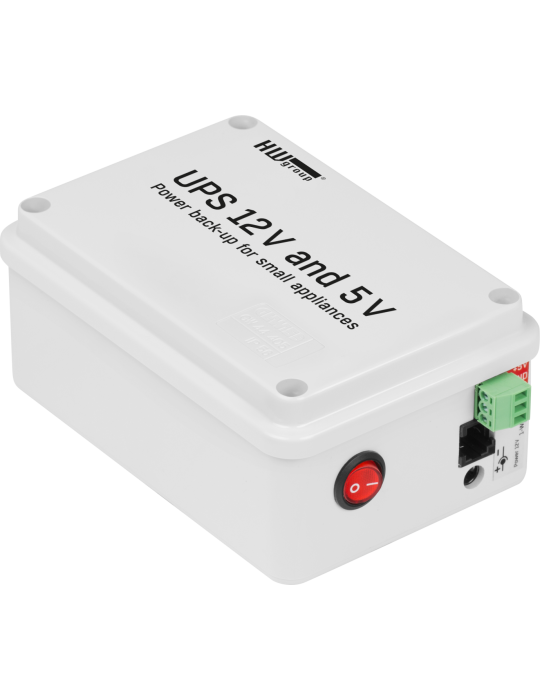

Le HW-group UPS 12V and 5V set garantit la continuité d'alimentation électrique des équipements de supervision et d'acquisition de données HW-group fonctionnant en 12V et 5V. Cet onduleur de secours offre une solution compacte et économique, évitant l'installation d'un UPS 230V surdimensionné pour des équipements basse tension. Grâce à son interface 1-Wire UNI, il transmet l'état de l'alimentation secteur et le statut détaillé de la batterie aux boîtiers de supervision compatibles, permettant l'envoi d'alertes en cas de panne électrique et la mise en sécurité contrôlée des systèmes critiques.

Alimentation sécurisée double sortie 12V et 5V

Le UPS 12V and 5V délivre simultanément deux tensions stabilisées : 12V jusqu'à 1,5A et 5V jusqu'à 0,5A. Cette configuration permet d'alimenter de façon autonome un boîtier de supervision HW-group et ses capteurs ou accessoires périphériques nécessitant du 5V, à partir d'une seule unité de secours. La batterie interne de 1,3Ah assure une autonomie suffisante pour maintenir les équipements en fonctionnement durant les coupures secteur courtes, ou pour leur laisser le temps d'envoyer des notifications d'alerte et de se mettre en veille de manière ordonnée.

Supervision de l'état d'alimentation par interface 1-Wire UNI

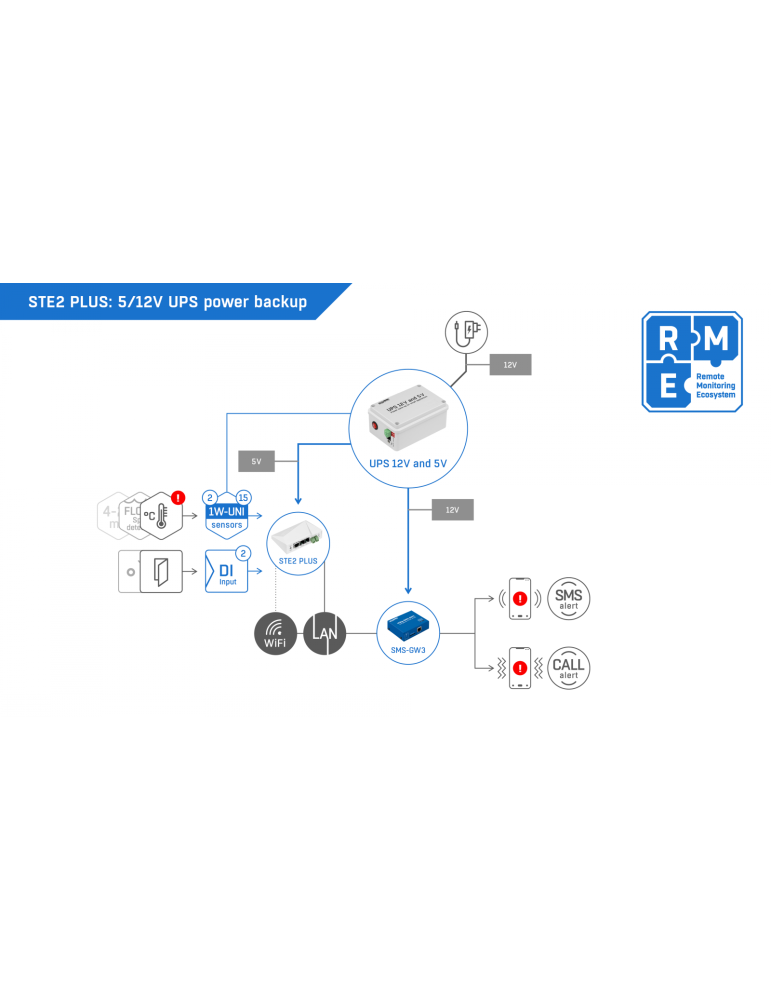

L'onduleur de secours HW-group intègre une sortie 1-Wire UNI qui transmet en temps réel l'état de l'alimentation externe et le statut détaillé de l'UPS aux boîtiers de supervision compatibles (gammes Perseus, Poseidon, Damocles, Ares, STE2). En cas de basculement sur batterie, le boîtier connecté reçoit immédiatement l'information et peut déclencher des alertes par email, SMS ou trap SNMP, permettant une réaction rapide des équipes techniques. Cette remontée d'information différencie fondamentalement cet onduleur des alimentations de secours classiques en offrant une supervision active de l'infrastructure électrique.

Installation simple et compacte

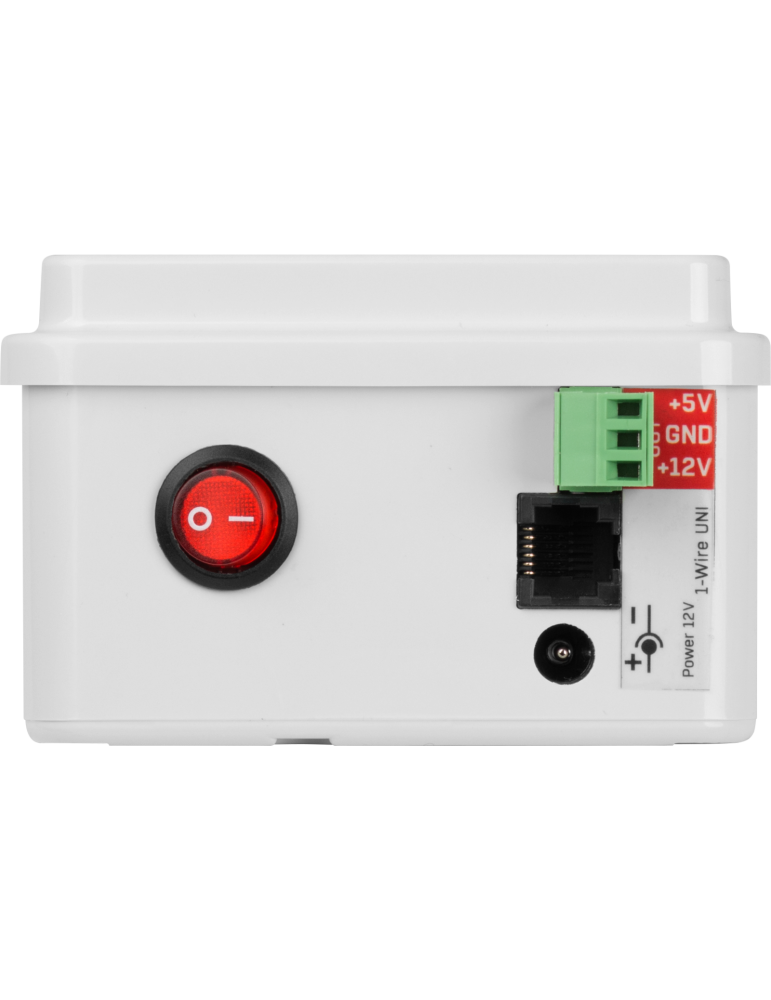

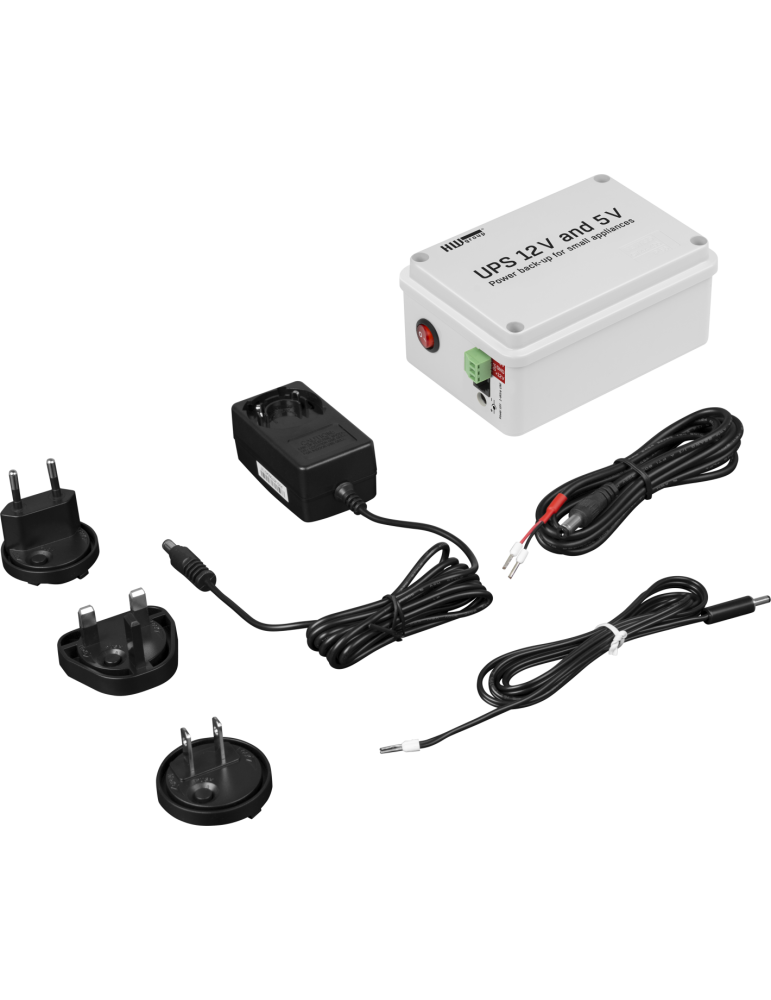

Le UPS 12V and 5V se raccorde via un adaptateur secteur 12V/1,5A standard (identique à ceux utilisés pour les boîtiers HW-group) et alimente les équipements via des borniers à vis pour les sorties 12V et 5V. Le boîtier plastique compact de 136 x 89 x 62 mm pour 767g s'intègre facilement dans les baies techniques, armoires de brassage ou locaux techniques restreints. Deux LED vertes indiquent visuellement l'état de l'alimentation secteur (Power IN) et de la sortie batterie (Power OUT), facilitant le diagnostic visuel lors des interventions.

Applications et compatibilité

Cet onduleur de secours s'adresse aux environnements où la continuité de la supervision environnementale est critique :

• Salles serveurs et data centers : maintien de la surveillance température et humidité relative durant les micro-coupures
• Installations industrielles : sécurisation de la supervision de process et d'automates
• Infrastructures télécom : alimentation secourue de passerelles de supervision et de modems
• Sites distants : garantie de remontée d'alerte même en cas d'instabilité électrique

Le UPS 12V and 5V est compatible avec l'ensemble des boîtiers HW-group alimentés en 12V (gammes Perseus, Poseidon, Damocles, Ares, IP WatchDog, HWg-WLD) et avec les capteurs 1-Wire nécessitant du 5V.

Caractéristiques techniques principales

• Sortie 12V : jusqu'à 1,5A sur connecteur barrel jack 5,5/2,1mm et bornier à vis (max 1A)
• Sortie 5V : jusqu'à 0,5A sur bornier à vis (convertisseur interne)
• Batterie : accumulateur 1,3Ah (capacité à 25°C : 100% / 0°C : 85% / 40°C : 102%)
• Interface supervision : sortie 1-Wire UNI pour remontée d'état vers boîtiers HW-group
• Alimentation : adaptateur secteur 12V/1,5A (non fourni, référence disponible chez HW-group)
• Indicateurs visuels : 2 LED vertes (Power IN secteur / Power OUT batterie)
• Interrupteur marche/arrêt : commande manuelle de la sortie batterie
• Conditions de fonctionnement : -20°C à +50°C / 0% à 100% HR
• Dimensions et poids : 136 x 89 x 62 mm / 767g
• Boîtier : plastique
• Garantie : 24 mois

Mise en service et vérification fonctionnelle

La mise en service du UPS 12V and 5V s'effectue en quatre étapes simples :

1. Raccorder l'adaptateur secteur 12V/1,5A sur l'entrée jack de l'UPS (les deux LED vertes s'allument)
2. Connecter l'équipement à secourir sur le bornier de sortie approprié (12V ou 5V selon besoin)
3. Mettre l'UPS sous tension via l'interrupteur principal
4. Vérifier le bon fonctionnement en débranchant l'alimentation secteur : la LED Power IN s'éteint tandis que la LED Power OUT reste allumée, confirmant le basculement sur batterie

Pour les installations nécessitant la supervision de l'état d'alimentation, raccorder la sortie 1-Wire UNI à un port capteur du boîtier HW-group compatible.

Points clés du HW-group UPS 12V and 5V set

• Onduleur de secours double sortie 12V/1,5A + 5V/0,5A simultanées
• Batterie interne 1,3Ah pour autonomie en cas de coupure secteur
• Interface 1-Wire UNI pour supervision de l'état d'alimentation
• Compatible avec tous les boîtiers de supervision HW-group 12V
• Installation simple via adaptateur 12V/1,5A standard
• Boîtier compact 136 x 89 x 62 mm pour intégration discrète
• Indicateurs LED pour diagnostic visuel rapide
• Plage de température étendue -20°C à +50°C
• Garantie fabricant 24 mois
