HW-group UPS 12V set

Alimentation de Secours UPS 12V pour Boîtiers de Supervision Environnementale

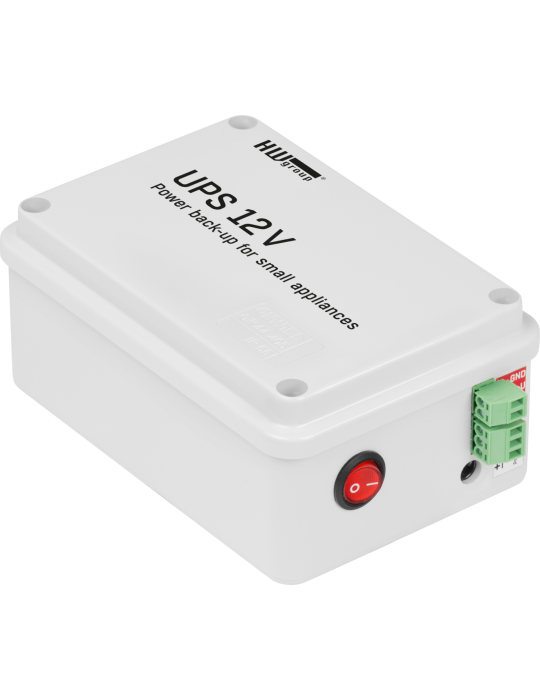

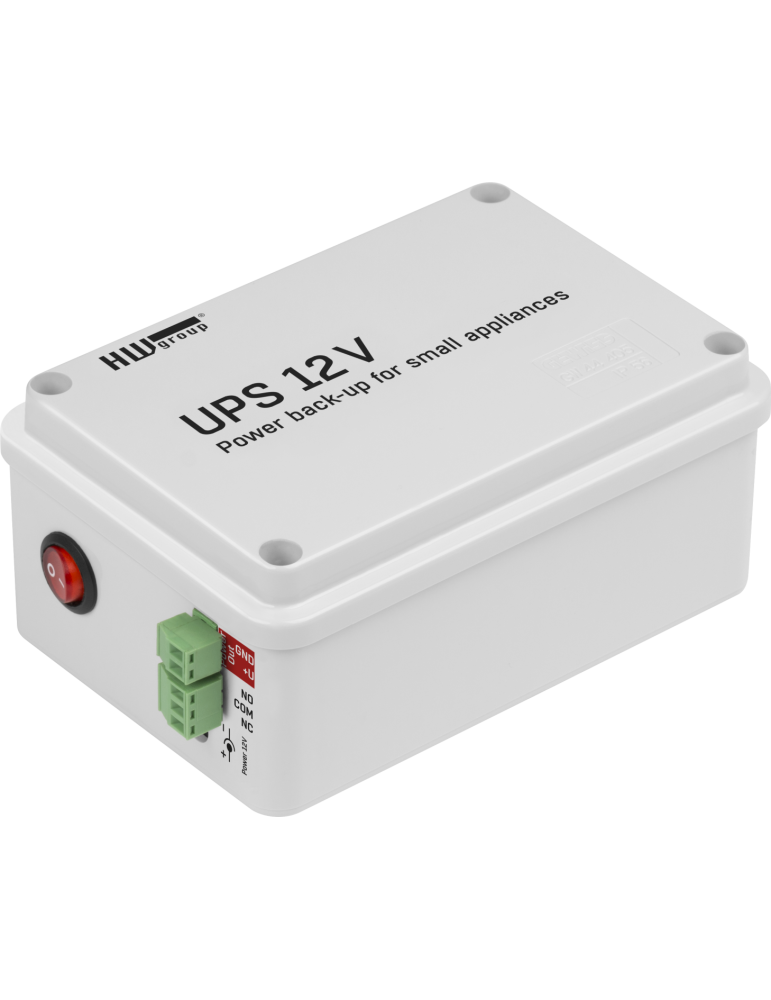

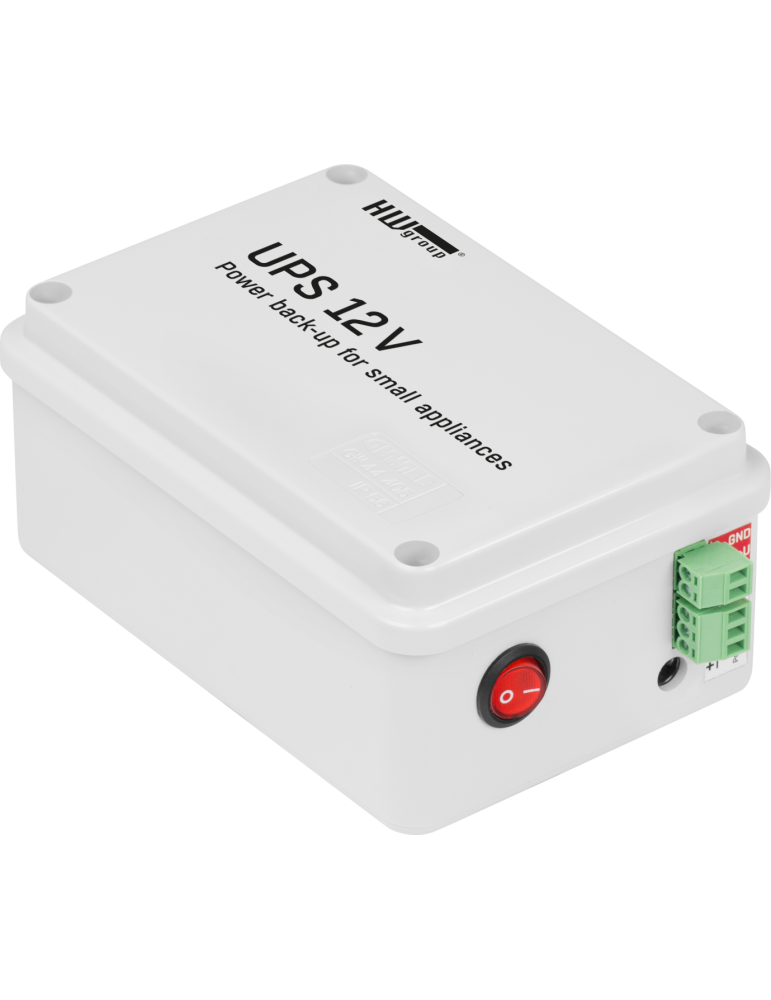

Le HW-group UPS 12V set fournit une alimentation de secours dédiée aux équipements alimentés en 12V DC, notamment les boîtiers de connexion de supervision environnementale HW-group. Contrairement aux onduleurs 230V surdimensionnés pour de petits équipements, cette solution compacte délivre une tension stabilisée de 12V jusqu'à 1,5A avec batterie de secours intégrée et signalisation d'état par relais.

Compatible avec tous les boîtiers HW-group alimentés par adaptateur 12V (Perseus, Ares, Poseidon, Damocles, HWg-STE), l'UPS 12V garantit la continuité de la surveillance environnementale lors de coupures secteur. Le relais de signalisation intégré permet au boîtier supervisé de détecter la perte d'alimentation externe et d'envoyer des alertes appropriées avant épuisement de la batterie.

Caractéristiques Techniques de l'UPS 12V

• Sortie de secours : 12V DC jusqu'à 1,5A via connecteur à broches et bornier à vis
• Batterie : 1,3Ah (capacité nominale à 25°C, 85% à 0°C, 102% à 40°C)
• Alimentation : 12V/1,5A via jack barrel (2,1mm intérieur / 5,5mm extérieur)
• Relais de signalisation : contact sec 50V/1A indiquant l'état de l'alimentation secteur
• Température de fonctionnement : -20°C à +50°C (stockage : -60°C)
• Dimensions : 136 x 89 x 62 mm (L x H x P)
• Poids : 705 g
• Boîtier : plastique

Fonctionnement et Signalisation d'État

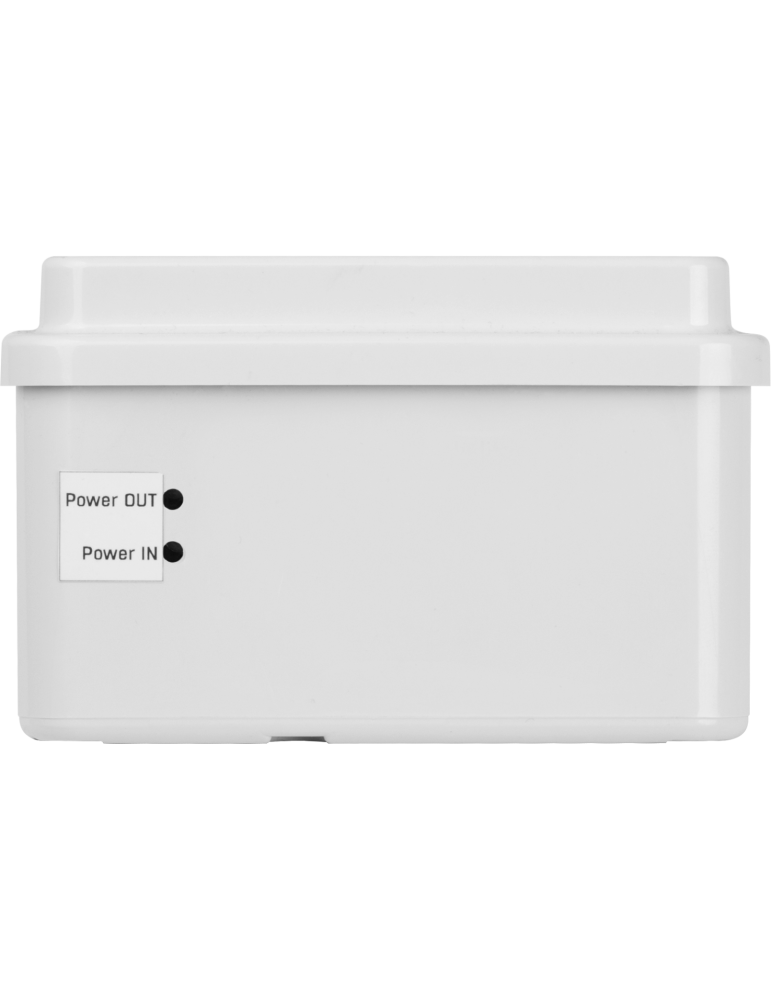

L'UPS 12V dispose de deux LED de signalisation : Power IN (alimentation secteur présente) et Power OUT (alimentation de secours active). En fonctionnement normal, les deux LED sont allumées et la batterie en charge. Lors d'une coupure secteur, la LED Power IN s'éteint tandis que Power OUT reste allumée, et le relais de signalisation s'ouvre.

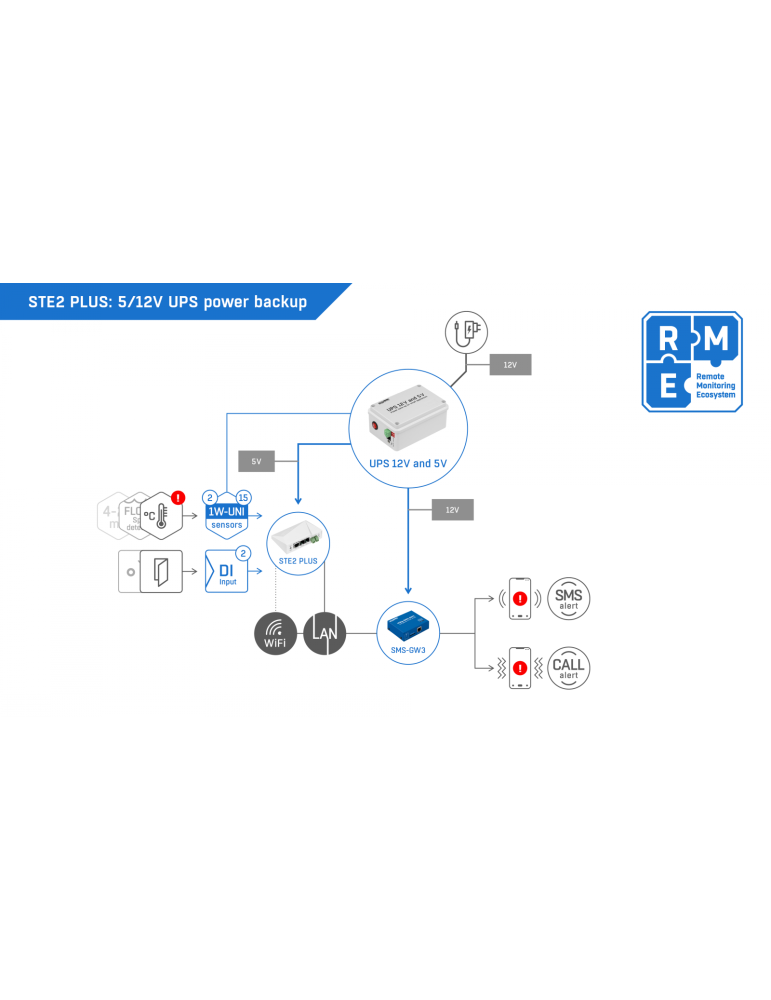

Cette ouverture du relais permet au boîtier de supervision connecté (Perseus, Ares, Poseidon, Damocles) de détecter la coupure secteur et d'envoyer immédiatement des alertes par email, SMS ou trap SNMP. L'équipement supervisé peut ainsi signaler l'incident avant épuisement de la batterie et terminer proprement ses opérations critiques. Au rétablissement du secteur, le relais se referme et la recharge de la batterie débute automatiquement.

Applications de l'UPS 12V

L'UPS 12V répond aux besoins de continuité électrique pour :

• Boîtiers de supervision environnementale HW-group (Perseus, Ares, Poseidon, Damocles, HWg-STE)
• Systèmes de surveillance d'infrastructures critiques nécessitant une alimentation sécurisée
• Équipements de contrôle industriel alimentés en 12V DC
• Installations domotiques et automates 12V
• PABX et équipements télécom 12V nécessitant une redondance d'alimentation

Cette alimentation de secours évite l'installation d'un onduleur 230V surdimensionné et coûteux pour alimenter de petits équipements 12V, tout en fournissant l'information critique de perte secteur via son relais intégré.

Compatibilité avec les Boîtiers HW-group

L'UPS 12V est compatible avec l'ensemble de la gamme de boîtiers de connexion HW-group alimentés en 12V DC, notamment :

• Série Perseus : Perseus Industrial 315/310, Perseus Energy 240, Perseus Monitoring 155/150/145/140
• Série Ares : Ares 12 LTE, HWg-Ares 12
• Série Poseidon : Poseidon2 3268, Poseidon2 4002
• Série Damocles : Damocles2 1208, Damocles2 MINI, Damocles2 2404
• Autres boîtiers : IP WatchDog2 Industrial, IP WatchDog2 Lite, HWg-STE 2, PortStore5

Installation et Raccordement

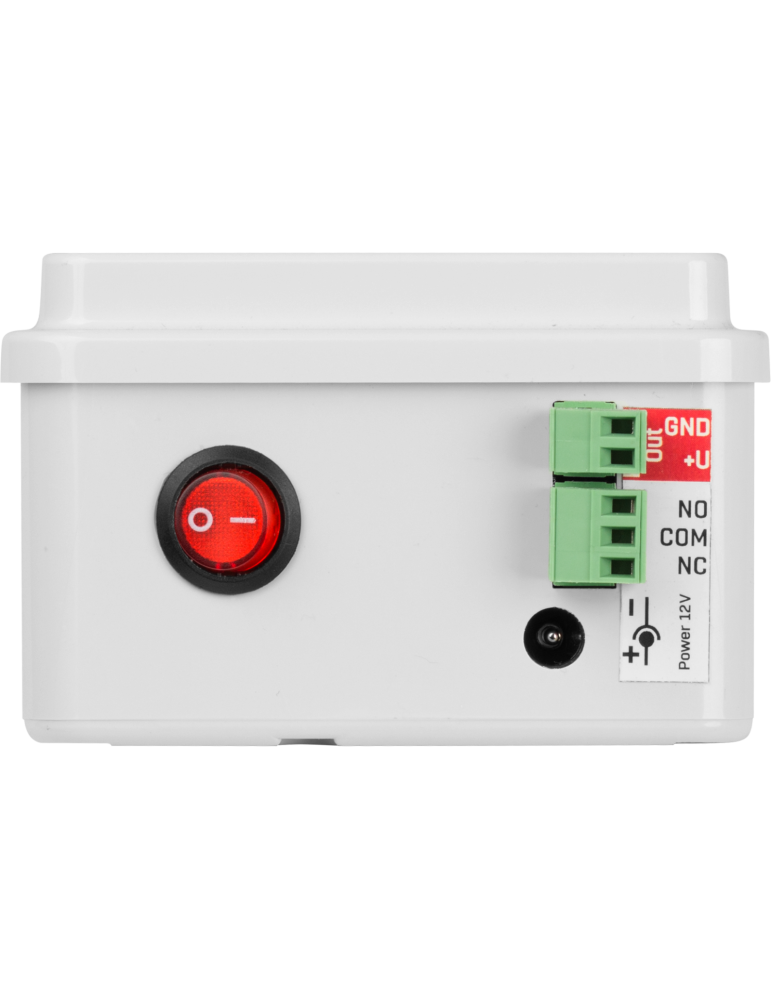

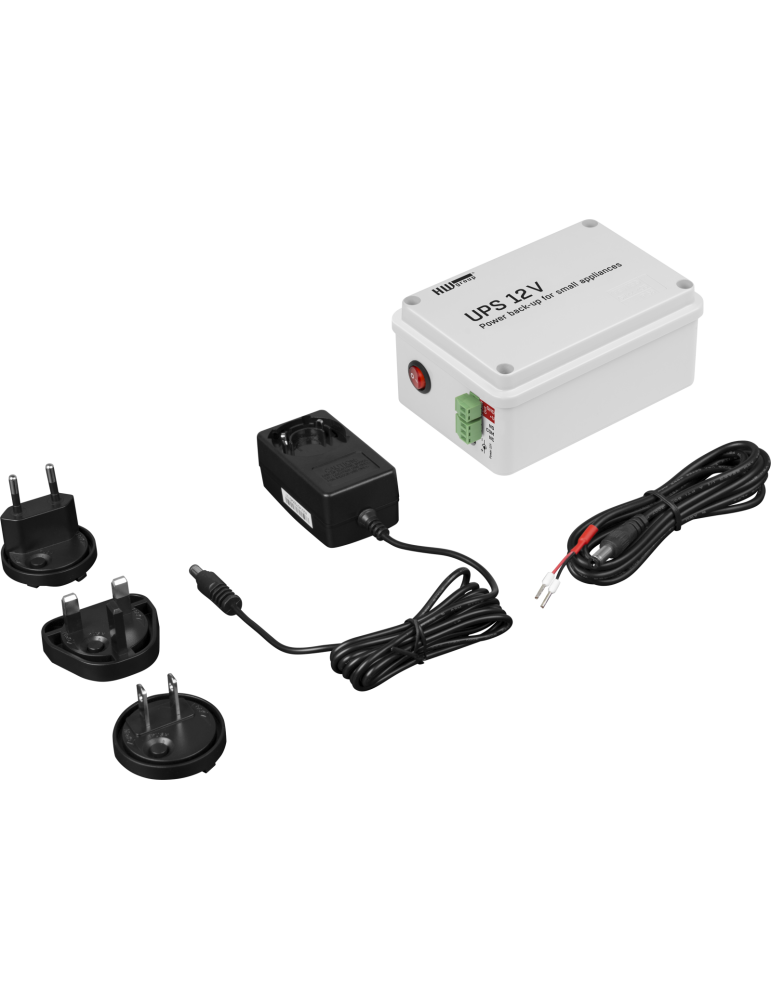

Raccordez l'adaptateur secteur 12V/1,5A (fourni séparément, réf. HW-group 12V/1.5A) à l'entrée jack de l'UPS 12V. Les deux LED s'allument. Connectez le boîtier de supervision ou l'équipement à protéger au connecteur de sortie à broches ou au bornier à vis (charge maximale 1,5A). Mettez l'UPS sous tension via l'interrupteur principal.

Pour vérifier le fonctionnement, débranchez l'adaptateur secteur : la LED Power IN s'éteint tandis que Power OUT reste allumée, confirmant la bascule sur batterie. Le boîtier supervisé détecte l'ouverture du relais et peut déclencher les alertes configurées. À la remise sous tension, la LED Power IN se rallume et la recharge de la batterie débute.

Note : L'état de l'interrupteur principal n'est pas signalé par LED et doit être vérifié visuellement par la position du commutateur.

Spécifications Électriques et Environnementales

• Entrée alimentation : 12V DC / 1,5A via jack barrel (centre positif, 2,1mm/5,5mm)
• Sortie équipement : 12V DC / 1,5A max via connecteur à broches
• Sortie bornier : 12V DC / 1A max via terminal block à vis
• Consommation UPS : 1500 mA (charge batterie + équipement connecté)
• Capacité batterie : 1,3Ah à 25°C (0,85 x 1,3Ah = 1,1Ah à 0°C, 1,02 x 1,3Ah = 1,33Ah à 40°C)
• Contact relais : pouvoir de coupure 50V / 1A (charge résistive)
• État relais : fermé sur secteur présent, ouvert sur batterie
• Température fonctionnement : -20°C à +50°C
• Température stockage : -20°C à +60°C
• Humidité fonctionnement : 0% à 100% HR (sans condensation)
• Humidité stockage : 5% à 95% HR
• Garantie : 24 mois

Documentation et Déclarations

Téléchargez la fiche technique complète et la déclaration de conformité CE depuis l'espace documentation du produit. Le manuel utilisateur détaille les procédures d'installation, de test et de maintenance de l'UPS 12V.
