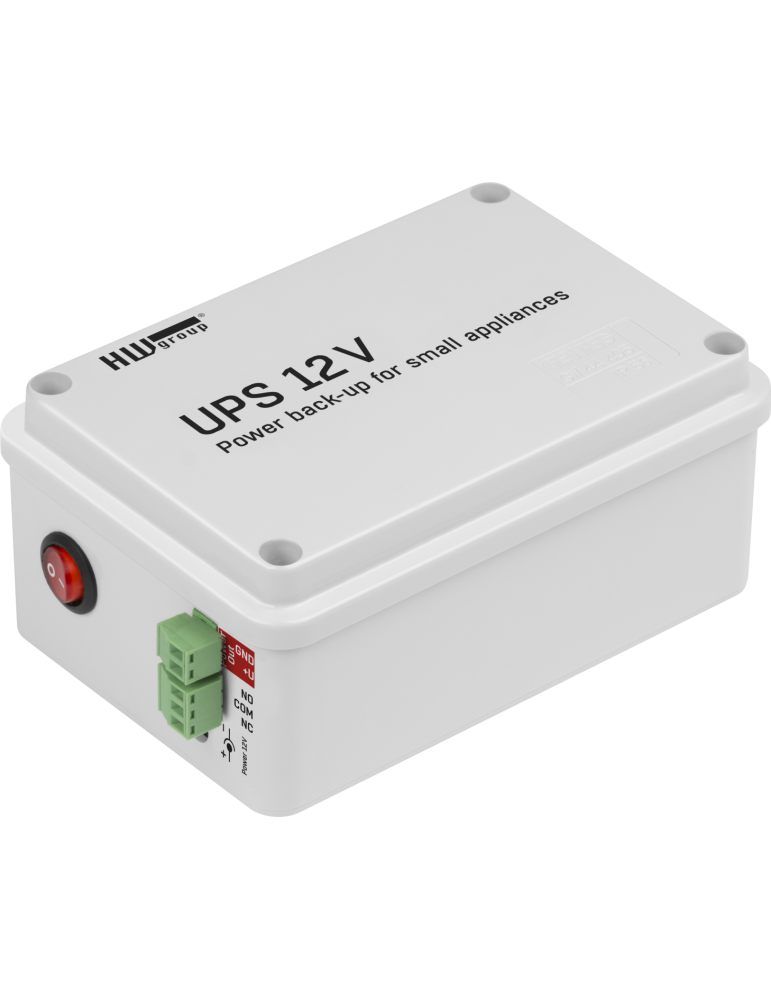

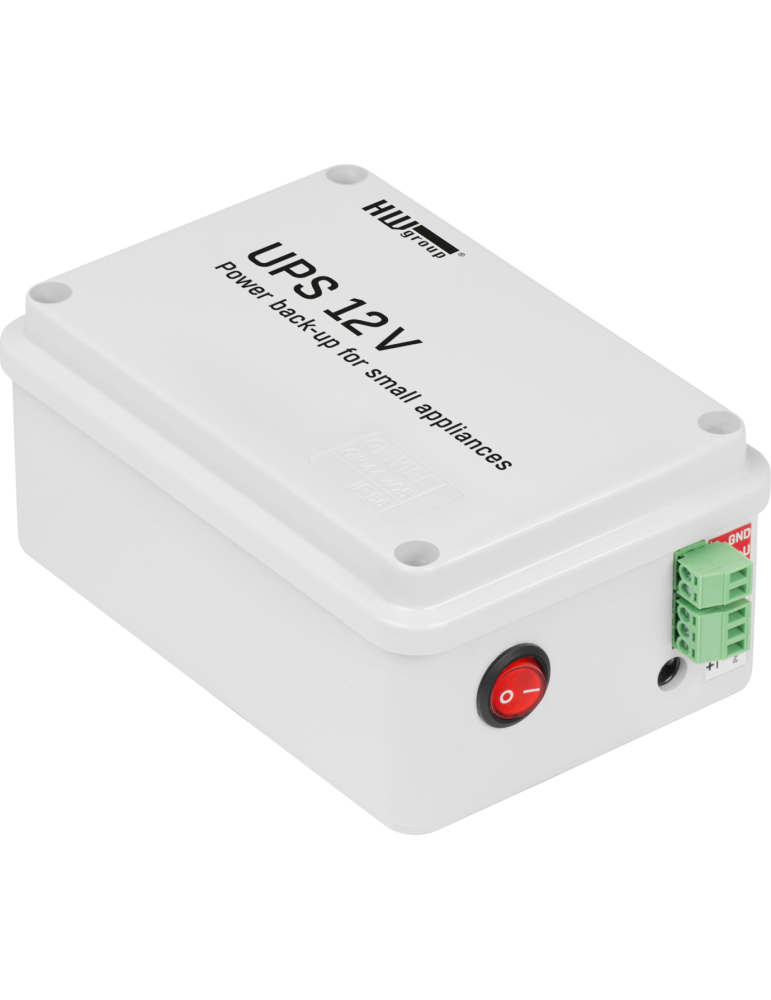

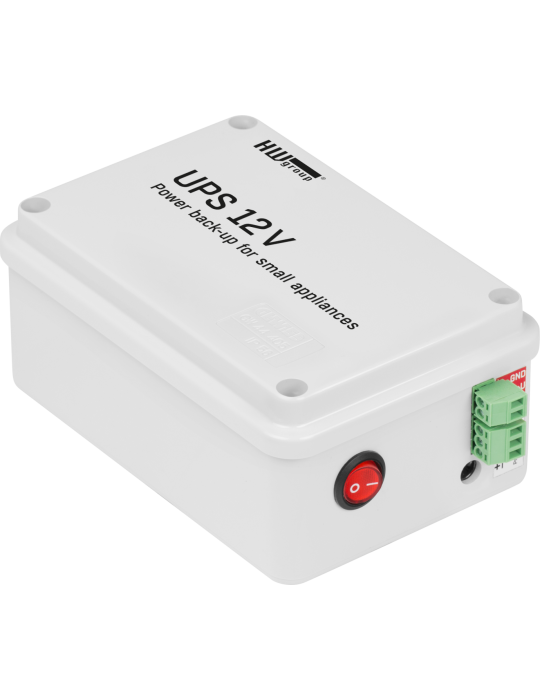

HW-group UPS 12V

Alimentation de secours 12V DC pour boîtiers de supervision environnementale

Le HW-group UPS 12V assure une continuité d'alimentation électrique pour les boîtiers de supervision environnementale et les équipements fonctionnant en 12V DC. Cette alimentation de secours compacte délivre une tension stable de 12V jusqu'à 1,5A et intègre un relais de signalisation qui détecte les coupures du secteur. Compatible avec l'ensemble des boîtiers HW-group alimentés en 12V DC, cette solution évite l'installation d'onduleurs 230V surdimensionnés pour des équipements de faible consommation.

Caractéristiques techniques

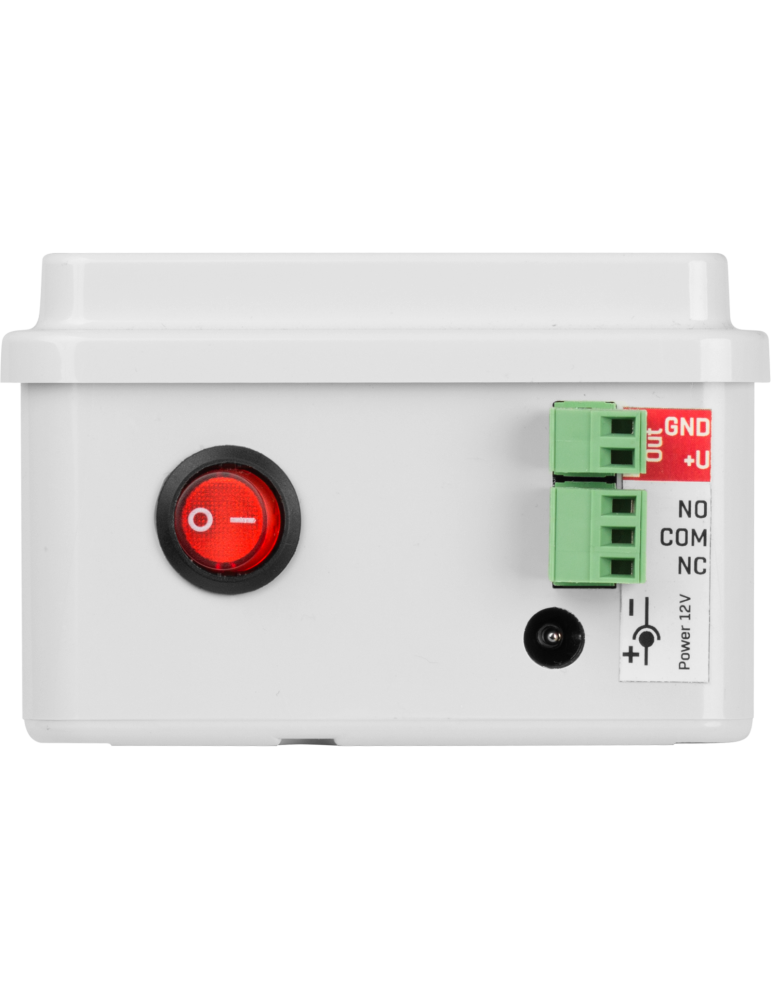

• Tension de sortie : 12V DC via connecteur jack (2,1mm interne / 5,5mm externe) et bornier à vis
• Courant de sortie maximal : 1,5A sur connecteur jack, 1A sur bornier
• Batterie intégrée : 1,3Ah (capacité nominale à 25°C : 85% à 0°C, 100% à 25°C, 102% à 40°C)
• Relais de signalisation : contact sec 50V/1A pour notification de coupure secteur
• Alimentation secteur : adaptateur 12V/1,5A (non fourni)
• Température de fonctionnement : -20°C à +50°C
• Température de stockage : -20°C à +60°C
• Humidité relative : 0% à 100% HR en fonctionnement, 5% à 95% HR en stockage
• Dimensions : 136 x 89 x 62 mm (L x H x P)
• Poids : 705 g
• Boîtier : plastique
• Garantie : 24 mois

Principe de fonctionnement

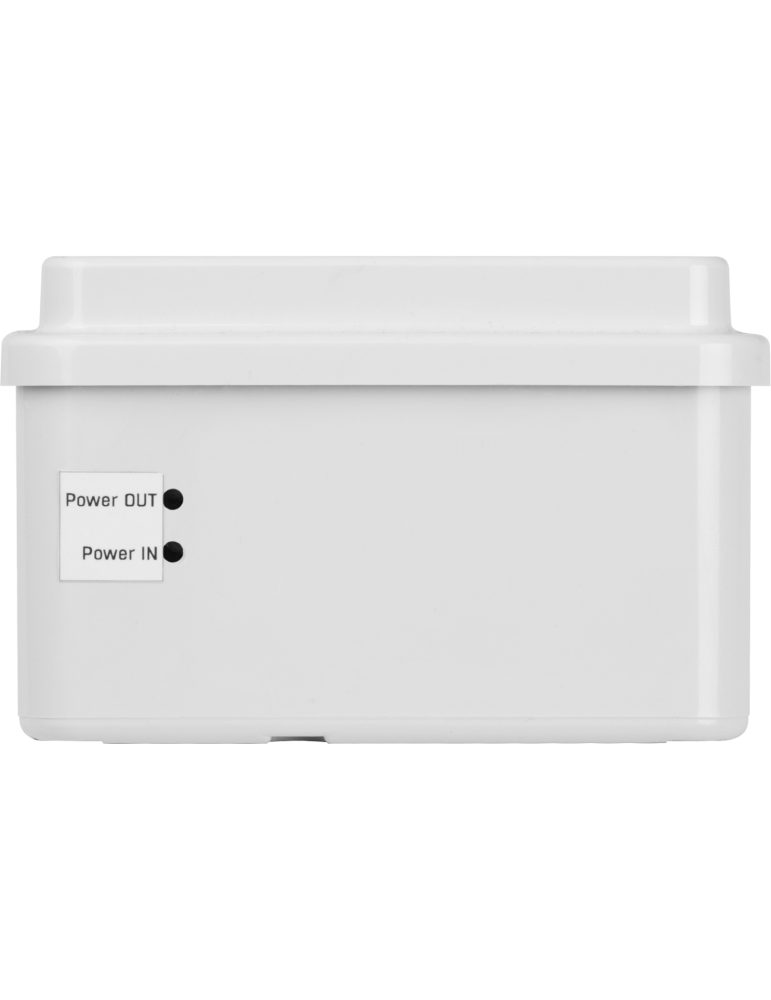

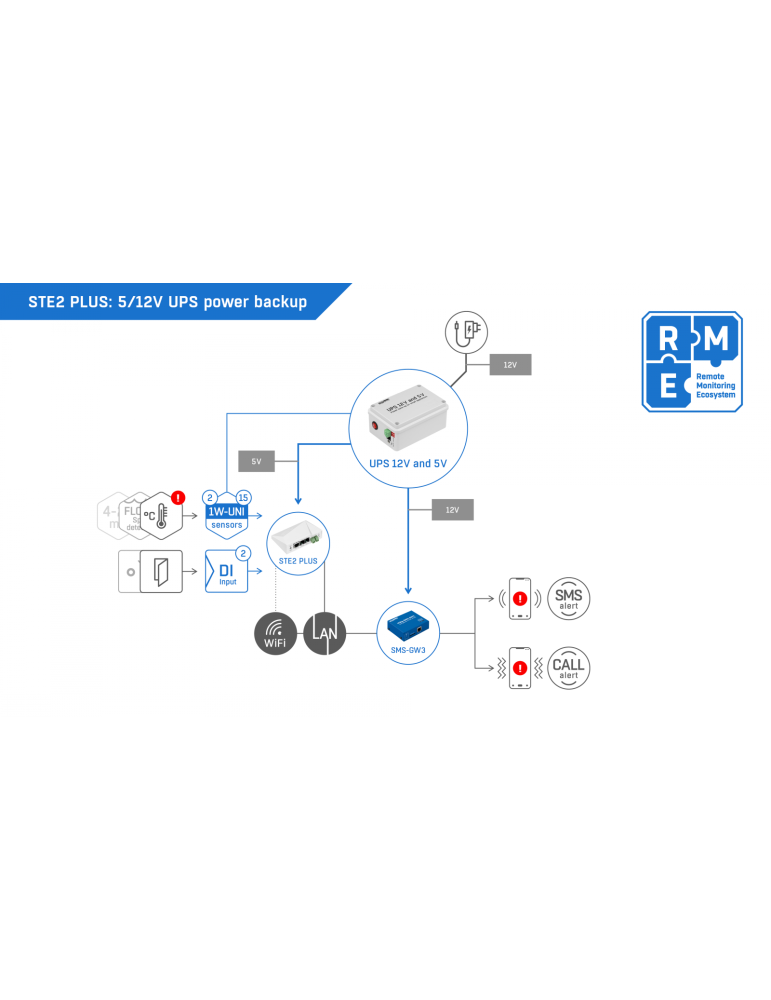

L'alimentation de secours se connecte entre l'adaptateur secteur 12V/1,5A et le boîtier de supervision à protéger. En fonctionnement normal, les deux LED vertes (Power IN et Power OUT) sont allumées. Lors d'une coupure secteur, la LED Power IN s'éteint tandis que la LED Power OUT reste allumée, indiquant que la batterie prend le relais. Simultanément, le relais de signalisation s'ouvre, permettant au boîtier de supervision raccordé de déclencher des alertes ou d'exécuter une procédure d'arrêt contrôlé. Au retour du secteur, le relais se referme et la batterie se recharge automatiquement.

Applications et compatibilité

Le HW-group UPS 12V convient particulièrement à la protection des boîtiers de supervision environnementale installés dans les data centers, salles serveurs, armoires réseau et locaux techniques. Il est compatible avec l'ensemble de la gamme HW-group alimentée en 12V DC :

• Gamme Perseus : Perseus Industrial 315/310, Perseus Energy 240, Perseus Monitoring 155/150/145/140
• Gamme Ares : Ares 12 LTE, HWg-Ares 12
• Gamme Poseidon : Poseidon2 3268, Poseidon2 4002
• Gamme Damocles : Damocles2 1208, Damocles2 MINI, Damocles2 2404
• Gamme IP WatchDog : IP WatchDog2 Industrial, IP WatchDog2 Lite
• Autres boîtiers : PortStore5 et équipements de contrôle d'accès IP

Avantages opérationnels

Cette alimentation de secours dédiée aux équipements 12V DC évite le surdimensionnement lié à l'installation d'onduleurs 230V pour des boîtiers consommant quelques watts. L'encombrement réduit (format comparable à celui des boîtiers de supervision) facilite l'intégration dans les armoires techniques. Le relais de signalisation permet au système de supervision de générer des notifications d'alerte par email, SMS ou trap SNMP dès la détection d'une coupure secteur, assurant une traçabilité complète des incidents d'alimentation.

Installation et maintenance

L'installation ne nécessite aucune configuration : connecter l'adaptateur secteur 12V/1,5A à l'entrée de l'UPS, raccorder le boîtier de supervision à la sortie via le connecteur jack, puis activer l'interrupteur principal. Le test de bon fonctionnement s'effectue en débranchant l'adaptateur secteur : la LED Power IN doit s'éteindre tandis que la LED Power OUT reste allumée. La position de l'interrupteur principal doit être vérifiée visuellement, aucun voyant n'indiquant son état. La batterie intégrée ne nécessite aucun entretien particulier et se recharge automatiquement au retour du secteur.
