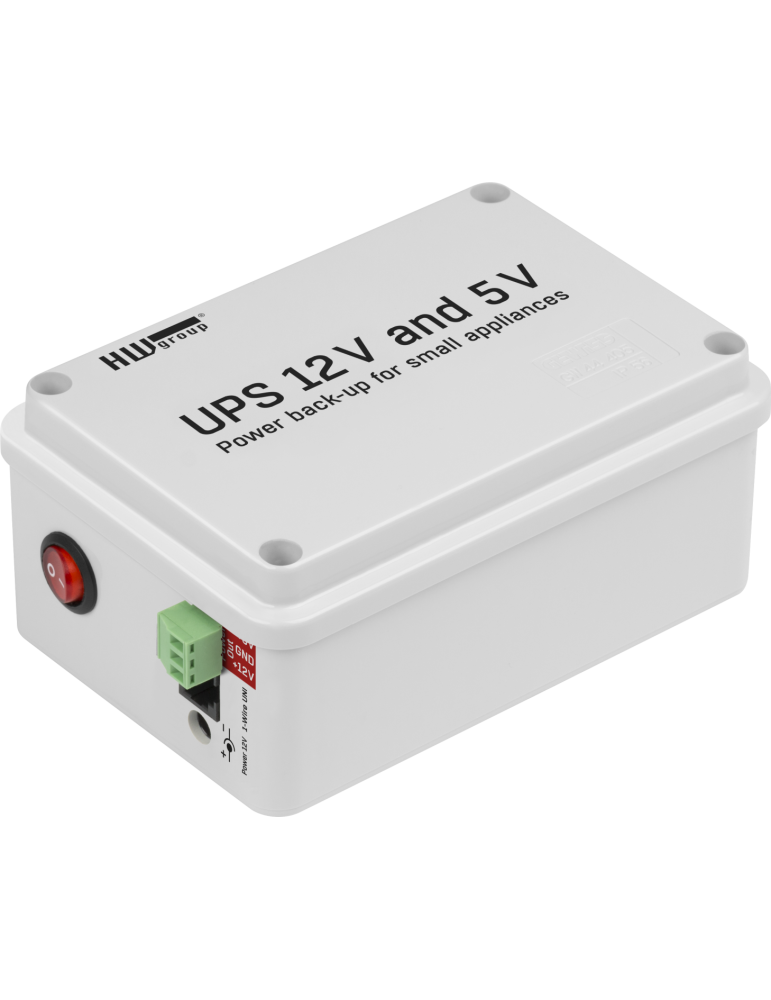

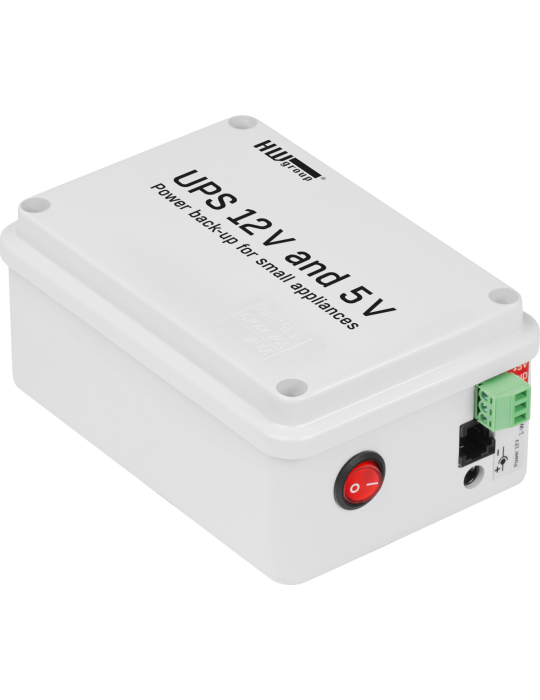

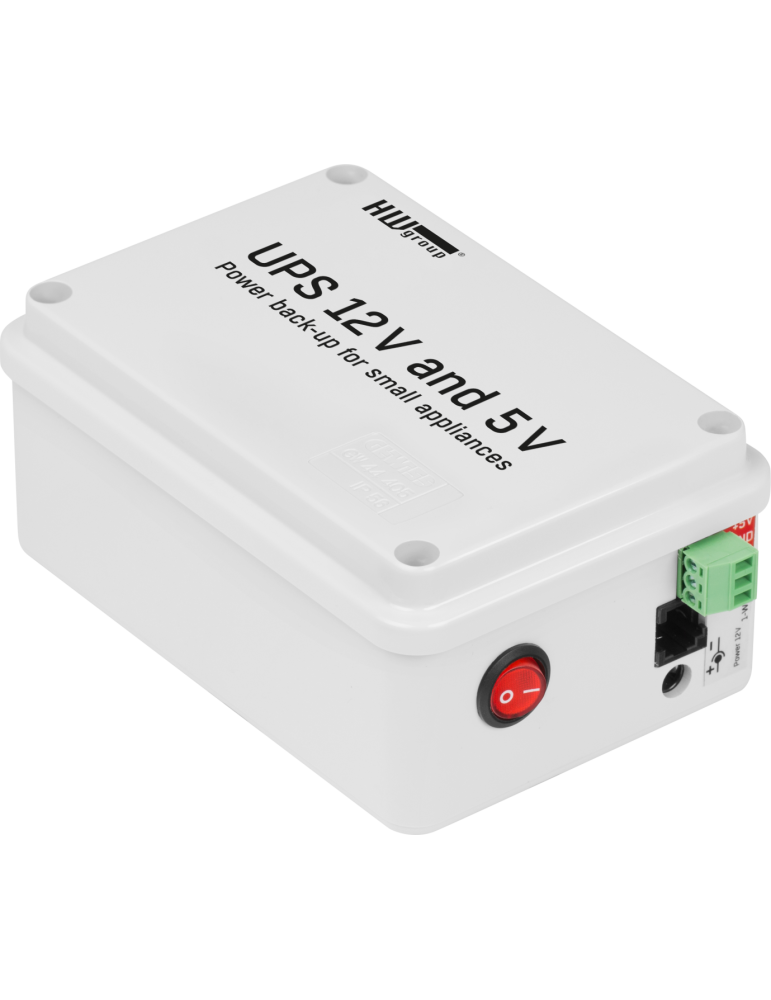

HW-group UPS 12V and 5V

Alimentation de secours double tension pour la supervision environnementale

L'alimentation de secours HW-group UPS 12V and 5V garantit la continuité de fonctionnement de vos boîtiers de supervision environnementale HWg lors de coupures secteur. Contrairement aux onduleurs 230V surdimensionnés pour ce type d'application, cette alimentation compacte délivre simultanément du 12V jusqu'à 1,5A et du 5V jusqu'à 0,5A, alimentant ainsi un boîtier Perseus, Ares ou STE2 et ses capteurs périphériques depuis une seule unité de secours.

La batterie interne de 1,3Ah assure plusieurs heures d'autonomie selon la consommation totale des équipements connectés. L'interface 1-Wire UNI transmet l'état de l'alimentation secteur et les informations détaillées de l'onduleur au boîtier de connexion, permettant l'envoi d'alertes immédiates en cas de panne électrique et la sauvegarde ordonnée des données avant épuisement de la batterie.

Spécifications techniques

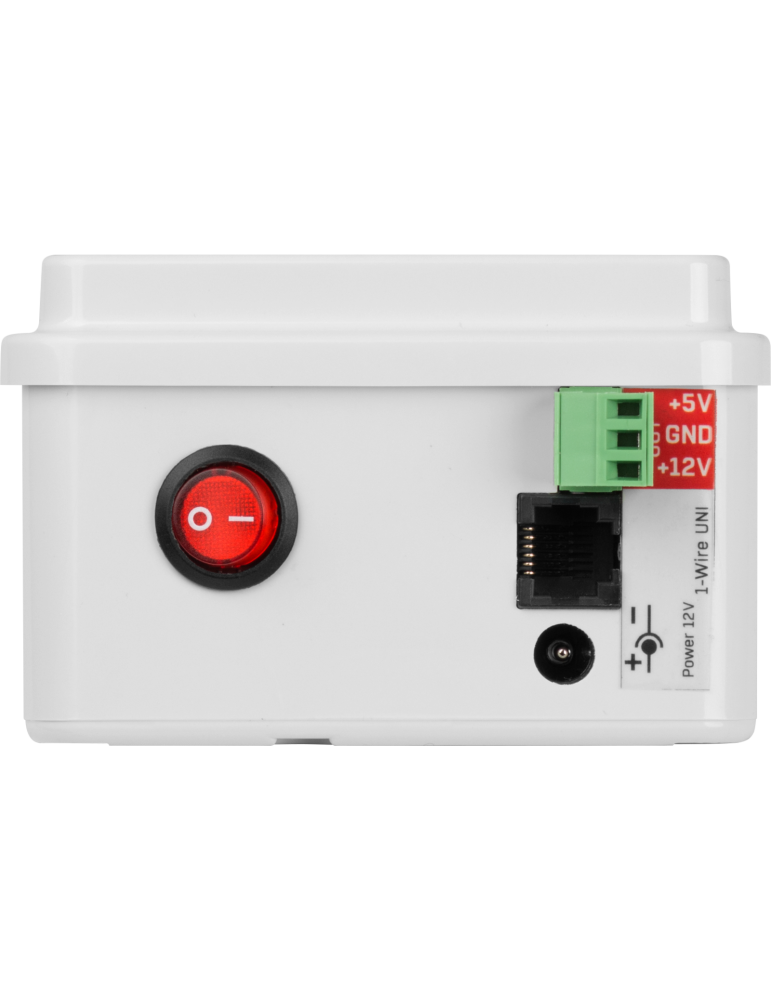

• Sorties simultanées : 12V/1,5A (connecteur barrel 2,1mm/5,5mm) et 12V/1A + 5V/0,5A (bornier)
• Alimentation : 12V/1,5A (adaptateur secteur standard)
• Batterie : 1,3Ah (capacité 85% à 0°C, 100% à 25°C, 102% à 40°C)
• Interface supervision : 1-Wire UNI (état secteur et diagnostic UPS)
• Convertisseur interne 5V
• Température de fonctionnement : -20°C à +50°C
• Dimensions : 136 x 89 x 62 mm (L x H x P)
• Poids : 767g
• Boîtier plastique
• Garantie : 24 mois

Applications typiques

Dans les salles informatiques, installations industrielles et locaux techniques, l'onduleur 230V représente une solution disproportionnée pour alimenter des boîtiers de supervision de faible consommation. Le HW-group UPS 12V and 5V offre une protection électrique adaptée aux équipements Perseus, Ares, STE2 et Damocles, avec un encombrement minimal et une installation directe sur les tensions continues utilisées par ces appareils.

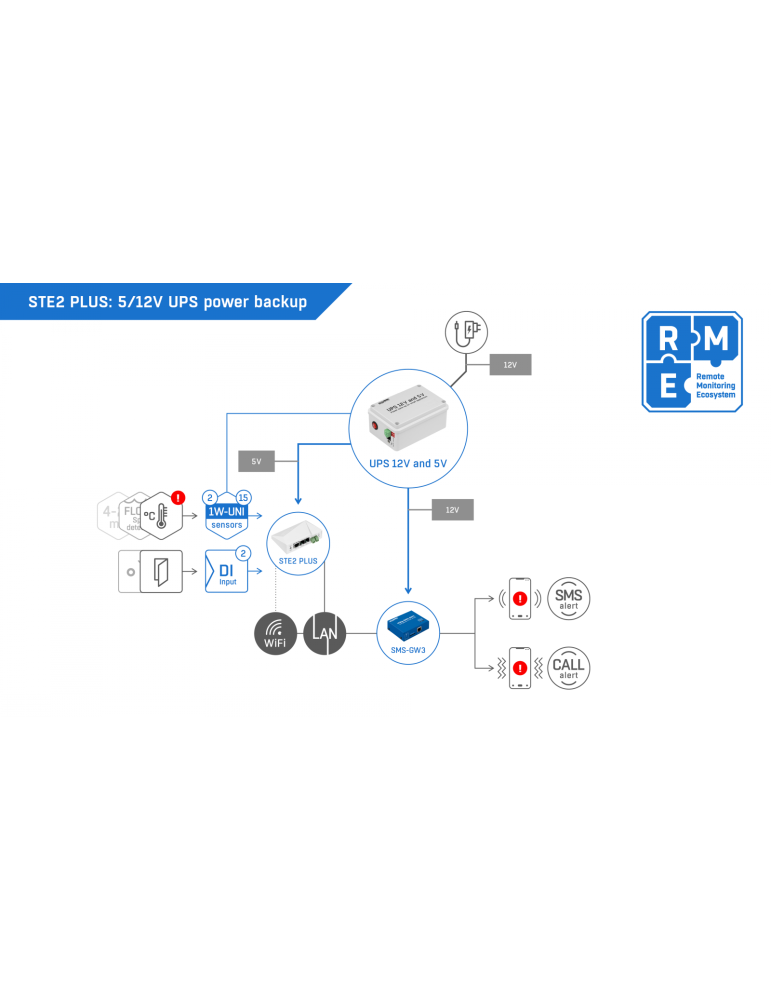

L'intégration via 1-Wire UNI permet au système de supervision de détecter instantanément la coupure secteur et d'envoyer des notifications aux destinataires d'email et de SMS configurés. Cette information permet également au boîtier de calculer l'autonomie restante et d'organiser une extinction ordonnée si la coupure se prolonge, protégeant ainsi l'intégrité des données de supervision historisées.

Compatibilité

Compatible avec tous les boîtiers HW-group alimentés en 12V et/ou 5V, notamment :

• Gamme Perseus (Monitoring 140/145/150/155, Energy 240, Industrial 310/315)
• Gamme Ares (Ares 12, Ares 12 LTE)
• Gamme STE2 (STE2 R2, STE2 PLUS, STE2 PLUS SMS-GW)
• Gamme Damocles (Damocles2 MINI, 1208, 2404)
• Poseidon2 (3268, 3468, 4002)
• IP WatchDog2 (Lite, Industrial)
• HWg-WLD (détecteur de fuite d'eau)

Installation

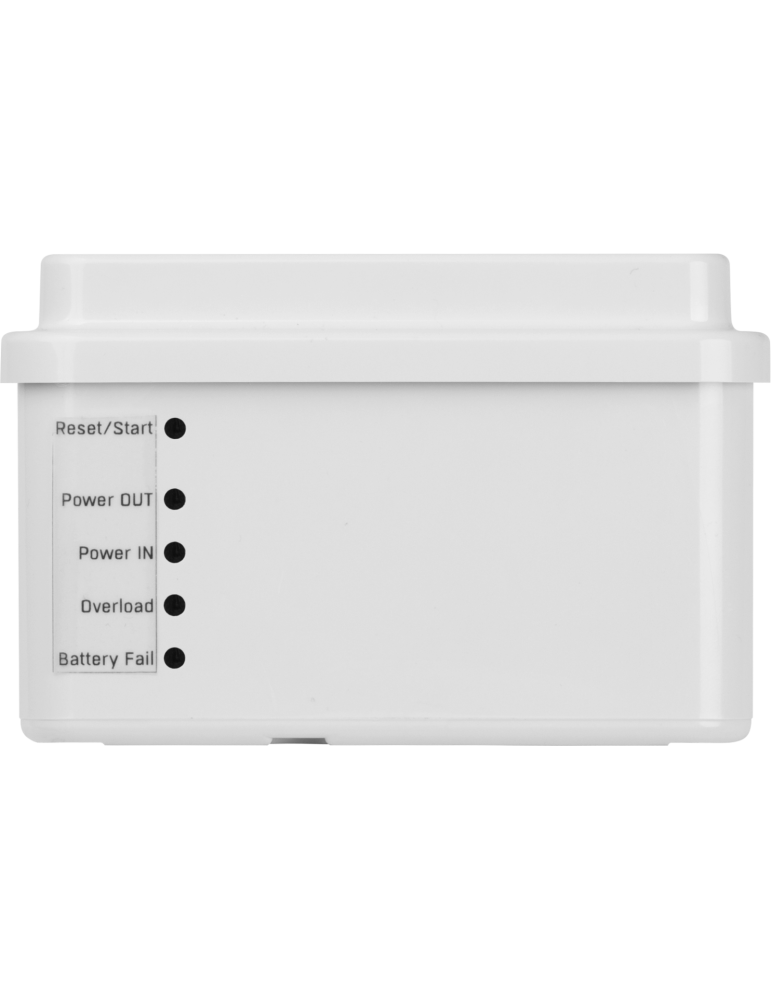

Connecter l'adaptateur secteur 12V/1,5A à l'entrée de l'onduleur (les deux LED vertes s'allument). Raccorder le boîtier de supervision et ses capteurs aux sorties 12V et/ou 5V via les connecteurs appropriés. Activer l'interrupteur principal. Pour vérifier le fonctionnement, débrancher l'adaptateur secteur : la LED Power IN s'éteint, la LED Power OUT reste allumée et le boîtier connecté via 1-Wire UNI reçoit l'information de coupure secteur.

Note : L'état de l'interrupteur principal n'est pas signalé par LED et nécessite une vérification visuelle de la position du commutateur.
