MBS Convertisseur de niveau M-BUS 20 (max 20 charges standard)

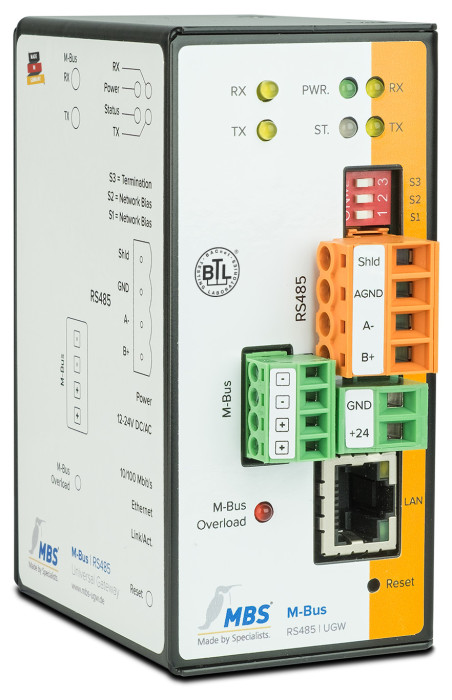

Le convertisseur de niveau M-BUS 20 de MBS (réf. 3-0009) offre une interface simple et économique pour connecter jusqu'à 20 charges M-BUS standard à des systèmes de supervision et de comptage. Conçu pour l'intégration de compteurs d'énergie et de capteurs dans des installations de gestion technique du bâtiment, ce convertisseur assure la conversion de niveau M-BUS avec une interface série RS485 ou RS232, selon la version choisie.

Interface M-BUS pour compteurs d'énergie

Ce convertisseur de niveau M-BUS supporte jusqu'à 20 charges standard (max 1,5 mA) en mode de fonctionnement maître. Il dispose de deux connexions M-BUS (+ et -) avec LED d'état intégrées (MBus RX, MBus TX, MBus Overload) pour surveiller la communication et détecter les surcharges. L'adaptateur M-BUS intégré élimine le besoin de coupleur de bus externe, réduisant ainsi les coûts de câblage et simplifiant l'installation.

Connectivité RS485 ou RS232

Le convertisseur est disponible en deux versions d'interface série :

• Version RS485 : ligne B+ (entrée non inversée), ligne A- (entrée inversée), commutateur DIP pour activation de la polarisation et de la résistance de terminaison 120 ohms
• Version RS232 : ligne TxD (émission), ligne RxD (réception), SGND (masse), blindage connecté à PE

Les deux versions intègrent des LED RX et TX pour visualiser l'activité de communication en temps réel.

Installation et alimentation

Le convertisseur de niveau M-BUS 20 se monte sur rail DIN TS35 selon la norme EN60715. Il dispose d'un boîtier compact (100 × 48 × 70 mm, 300 g) et d'une alimentation flexible acceptant +12 à +24 V DC ou 12 à 24 V AC. La consommation électrique varie de 3,1 à 5,7 watts selon le nombre de charges M-BUS connectées. Le boîtier offre un indice de protection IP20 pour une utilisation en environnement d'armoire électrique.

Supervision visuelle

Le convertisseur intègre plusieurs LED pour faciliter le diagnostic :

• LED Power : indication de l'alimentation électrique
• LED RX : réception de données
• LED TX : émission de données
• LED Status : LED d'état multicolore
• LED MBus RX, MBus TX, MBus Overload : état de la communication M-BUS

Caractéristiques techniques

• Convertisseur de niveau M-BUS intégré pour jusqu'à 20 charges standard (max 1,5 mA)
• Mode de fonctionnement : maître M-BUS
• Interface série RS485 (réf. 11-0068) ou RS232 (réf. 11-0077)
• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Consommation : 3,1 à 5,7 W selon le nombre de charges connectées
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20
• Montage : rail DIN TS35 selon EN60715
• Dimensions : 100 × 48 × 70 mm (H × L × P)
• Poids : 300 g (support rail DIN inclus)
• Certification CE

Application

Ce convertisseur de niveau M-BUS 20 est conçu pour l'intégration de compteurs d'énergie et de capteurs M-BUS dans des systèmes de gestion technique du bâtiment, permettant la lecture centralisée de données de consommation (électricité, eau, gaz, chaleur) via une interface série RS485 ou RS232.
