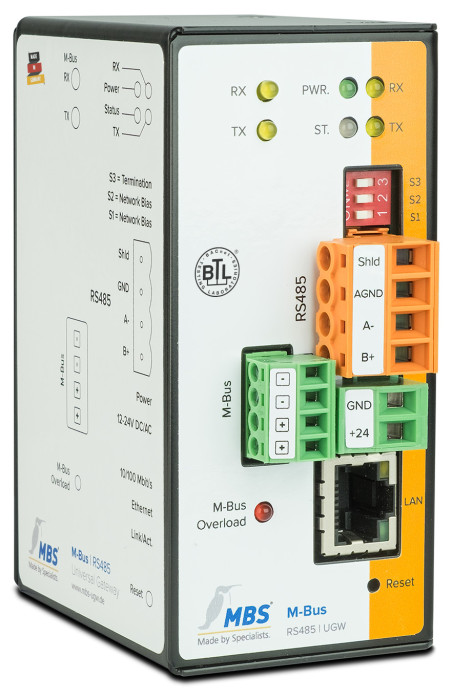

MBS Convertisseur de niveau M-BUS 60 (max 60 charges standard)

Le convertisseur de niveau M-Bus MBS référence 3-0010 est conçu pour l'intégration de compteurs M-Bus dans les systèmes de supervision environnementale et de gestion de l'énergie. Il supporte jusqu'à 60 charges standard en mode maître, offrant une solution complète pour la collecte de données de consommation et la supervision de paramètres physiques dans les bâtiments tertiaires et les installations industrielles.

Interface M-Bus intégrée

Le convertisseur intègre un adaptateur matériel M-Bus natif qui supporte jusqu'à 60 charges standard avec un courant maximal de 1,5 mA par charge en mode de fonctionnement maître. Cette intégration élimine le besoin d'un coupleur de bus externe, réduisant les coûts de câblage et simplifiant l'architecture du système. Les LED de diagnostic M-Bus RX, M-Bus TX et M-Bus Overload assurent une visibilité en temps réel de l'état de communication et des éventuelles surcharges sur le bus.

Connectivité réseau et série

Le convertisseur dispose d'une interface Ethernet RJ45 10/100 Mbps pour l'intégration dans les réseaux IP. L'interface COM1 est disponible en version RS-485 avec sortie A- (inversée) et B+ (non inversée), équipée d'un commutateur DIP permettant l'activation d'une tension de polarisation (bias) et d'une résistance de terminaison de 120 ohms. La connexion à la masse SGND et le blindage relié au potentiel de terre (PE) assurent une protection contre les interférences électromagnétiques.

LED de diagnostic

• Power : indication d'alimentation active
• RX : clignotement lors de la réception de données
• TX : clignotement lors de l'émission de données
• Status : LED d'état multicolore pour le diagnostic système
• Link : indication de connexion LAN établie
• 10/100 : affichage de la vitesse de connexion Ethernet
• M-Bus RX, M-Bus TX, M-Bus Overload : état du bus M-Bus

Alimentation et construction

Le convertisseur accepte une alimentation de +12 à +24 V DC ou 12 à 24 V AC sur les bornes V+ et V-. La consommation électrique varie de 3,1 à 5,7 watts selon le nombre de charges M-Bus connectées (de 1 à 30 charges). Le boîtier compact (100 × 48 × 70 mm, 300 g) se monte sur rail DIN TS35 selon la norme EN60715 et offre un indice de protection IP20 pour installation en armoire électrique.

Conditions d'exploitation

• Température ambiante : 0 à 45 °C
• Humidité relative : 20 à 80 % sans condensation
• Montage : rail DIN TS35 selon EN60715
• Certification : CE

Application

Le convertisseur MBS 3-0010 est destiné à l'intégration de compteurs M-Bus (électricité, eau, chaleur, gaz) dans les systèmes de gestion technique du bâtiment et les installations de supervision énergétique. Il permet la collecte centralisée des données de consommation et facilite la mise en œuvre de stratégies d'optimisation énergétique et de maintenance prédictive.
