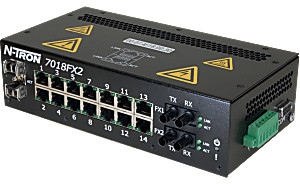

HMS Networks - N-Tron 7018FXE2-ST-80

Le HMS Networks - N-Tron 7018FXE2-ST-80 est un switch manageable industriel 18 ports conçu pour les environnements exigeants nécessitant une connectivité Ethernet fiable sur de longues distances optiques. Équipé de 14 ports cuivre 10/100BaseTX, 2 ports fibre optique 100Base-FX singlemode ST 80 km intégrés et 2 emplacements SFP Gigabit optionnels, il offre une infrastructure réseau flexible pour les applications industrielles, ferroviaires et les sites distants.

Son boîtier métallique renforcé (58 × 210 × 121 mm) et sa plage de température étendue de -40 à +70 °C garantissent une fiabilité opérationnelle dans les conditions les plus difficiles. Le switch se monte sur rail DIN 35 mm ou en rack grâce aux supports fournis.

Connectivité cuivre et fibre longue distance

Le 7018FXE2-ST-80 propose 14 ports RJ-45 10/100BaseTX auto-négociés (vitesse, duplex, MDIX) ou configurables manuellement. Les 2 ports 100Base-FX singlemode avec connecteurs ST offrent une portée optique de 80 km, idéale pour relier des sites industriels éloignés. Deux emplacements SFP Gigabit optionnels permettent d'ajouter des liaisons montantes à haut débit selon les besoins.

Gestion avancée et configuration par navigateur

L'administration complète s'effectue via interface web. Le switch prend en charge SNMP v1/v2/v3, VLAN, qualité de service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping automatique et RSTP. Un serveur DHCP intégré avec Option 82 relay, Option 61 et IP fallback assure l'attribution automatique d'adresses IP.

Redondance réseau N-Ring 30 ms

La technologie propriétaire N-Ring garantit un temps de restauration d'environ 30 ms et supporte jusqu'à 250 switches N-Tron manageables en anneau. Le gestionnaire d'anneau (ring manager) fournit des diagnostics de défauts complets et le statut de santé de l'anneau via navigateur web. Le protocole RSTP offre une redondance standard supplémentaire.

Sécurité réseau renforcée

Le filtrage MAC par port supporte jusqu'à 8 000 adresses MAC, renforçant la sécurité des connexions réseau. Le contrôle de tempête broadcast/multicast et la limitation de débit d'entrée/sortie par port assurent une gestion optimale du trafic. Les LED bicolores configurables signalent l'état des alarmes, les défaillances d'alimentation et le statut N-Ring.

Supervision à distance N-View

Le logiciel N-View pour Windows permet une supervision à distance en temps réel de l'infrastructure réseau, facilitant la détection proactive des anomalies et la gestion centralisée des équipements.

Alimentation redondante et protection renforcée

L'alimentation 10-30 VDC redondante avec protection contre l'inversion de polarité assure une continuité opérationnelle. Les diodes de protection ESD et parasurtension sur tous les ports protègent l'équipement contre les surtensions transitoires.

Certifications et environnements extrêmes

Certifié UL Class I, Division 2 (groupes A-D, T4A) pour zones dangereuses, EN 50155 pour applications ferroviaires, IEEE 1613 pour sous-stations électriques, NEMA TS 1/TS 2 pour transport intelligent, et ABS pour environnements marins. Le switch résiste aux chocs de 200g @ 10 ms et aux vibrations de 50g (5-200 Hz, triaxial). Fiabilité MTBF supérieure à 2 000 000 heures. Humidité relative de 5 à 95 % (sans condensation), altitude maximale de 3 048 mètres.

Caractéristiques techniques

• Ports cuivre : 14 × RJ-45 10/100BaseTX auto-négociés (vitesse, duplex, MDIX)
• Ports fibre intégrés : 2 × 100Base-FX ST singlemode 80 km
• Emplacements SFP : 2 emplacements SFP Gigabit optionnels
• Gestion : interface web, SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, IGMP snooping
• Redondance : N-Ring (~30 ms, jusqu'à 250 switches), RSTP, STP
• Serveur DHCP : avec Option 82 relay, Option 61, IP fallback
• Sécurité : filtrage MAC par port (8 000 adresses), contrôle de tempête broadcast/multicast, limitation de débit par port
• Alimentation : 10-30 VDC redondante, protection contre inversion de polarité
• Protection : diodes ESD et parasurtension sur tous les ports
• Température : -40 à +70 °C (fonctionnement), -40 à +85 °C (stockage)
• Boîtier : acier renforcé IP20, 58 × 210 × 121 mm, 2 038,5 g
• Montage : rail DIN 35 mm (support fourni), rack
• Certifications : UL Class I Division 2, EN 50155, IEEE 1613, NEMA TS 1/TS 2, ABS, CE, FCC, RoHS
• Résistance : chocs 200g @ 10 ms, vibrations 50g (5-200 Hz, triaxial)
• Humidité : 5 à 95 % sans condensation
• Altitude : jusqu'à 3 048 mètres
• MTBF : > 2 000 000 heures
• Garantie : 3 ans
