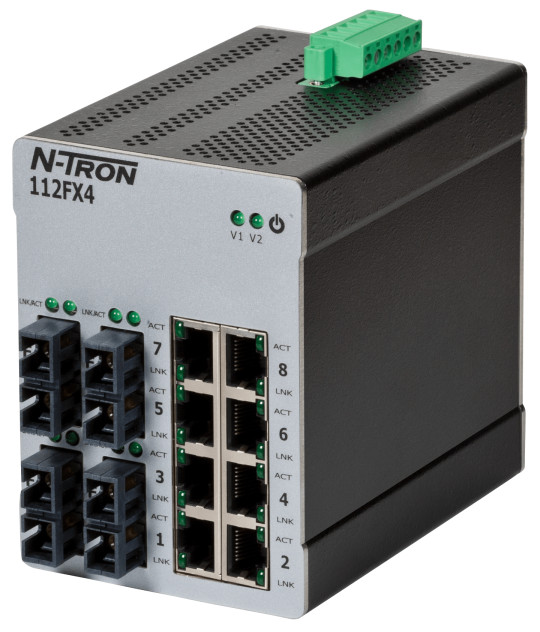

Switch industriel N-Tron 112FXE4-SC-80 pour installations fibre longue distance

Le switch industriel N-Tron 112FXE4-SC-80 constitue une solution robuste pour les environnements exigeants nécessitant des communications fibre optique sur de très longues distances. Ce switch 12 ports non managé combine connectivité cuivre et fibre singlemode 80 km, offrant une immunité électromagnétique optimale et une fiabilité exceptionnelle pour les applications critiques en environnements industriels sévères.

Configuration des ports et connectivité

Le 112FXE4-SC-80 dispose de 8 ports 10/100BaseTX auto-sensing avec connecteurs RJ-45 et de 4 ports 100BaseFX fibre optique singlemode avec connecteurs SC duplex. Les ports fibre utilisent des transceivers 1550 nm permettant des liaisons jusqu'à 80 km sur câble singlemode. La technologie auto-sensing détecte automatiquement la vitesse (10/100 Mbps), le mode duplex (full/half) et la polarité (Auto-MDIX) sur les ports cuivre. Tous les ports supportent des communications full wire speed.

Architecture de commutation performante

Le switch emploie une architecture store-and-forward éliminant pratiquement toutes les collisions réseau. Sa table d'adresses MAC peut stocker jusqu'à 8000 entrées, permettant de gérer efficacement des réseaux complexes. Cette capacité de traitement avancée garantit un routage optimal du trafic même dans les installations multi-segments étendues.

Résistance aux environnements industriels extrêmes

Conçu pour fonctionner de -40°C à +80°C, le 112FXE4-SC-80 supporte des conditions environnementales sévères : humidité relative 5-95% sans condensation, altitudes jusqu'à 3000 mètres, chocs de 200g à 10 ms et vibrations sismiques de 50g sur 5-200 Hz triaxial. Son boîtier métallique renforcé avec fixation DIN-rail 35 mm assure une installation sûre et une dissipation thermique efficace.

Alimentation électrique redondante et protections

Le switch accepte une alimentation redondante 10-49 VDC régulée avec une consommation maximale de 455 mA à 24 VDC. Des diodes de protection contre les surtensions équipent les entrées d'alimentation, tandis que tous les ports RJ-45 disposent de diodes de protection ESD, garantissant une immunité maximale aux perturbations électriques industrielles.

Fiabilité et conformité

Avec un MTBF supérieur à 2 millions d'heures, le 112FXE4-SC-80 assure une disponibilité maximale pour les applications critiques. Il est certifié UL/cUL Class I Div 2 Groupes A, B, C, D et T4, conforme CE (IEC 61000), FCC Class A, approuvé ABS pour applications marines et certifié GOST-R. Des LED de statut indiquent l'activité et la liaison pour chaque port, facilitant le diagnostic visuel rapide.

Caractéristiques fibre optique singlemode 80 km

• 4 ports 100BaseFX SC duplex singlemode
• Distance maximale : 80 km sur fibre singlemode
• Longueur d'onde : 1550 nm
• Puissance TX minimale : -5 dBm
• Sensibilité RX maximale : -34 dBm
• Connecteurs SC duplex

Spécifications techniques principales

• 8 ports 10/100BaseTX auto-sensing RJ-45
• 4 ports 100BaseFX SC singlemode 80 km
• Méthode de commutation : Store-and-Forward
• Table d'adresses MAC : 8000 entrées
• Température de fonctionnement : -40°C à +80°C
• Alimentation redondante : 10-49 VDC
• Consommation : 455 mA max. @ 24 VDC
• Montage DIN-rail 35 mm
• Dimensions : 10,8 × 7,9 × 11,5 cm (H × L × P)
• Poids : 0,73 kg maximum
• MTBF : >2 millions d'heures
• Protection : Choc 200g @ 10 ms, Vibration 50g 5-200 Hz
