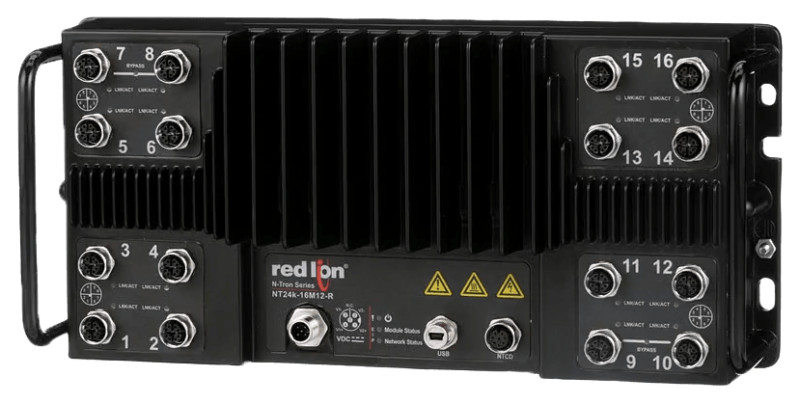

HMS Networks - N-Tron NT24K-16M12-PT

Switch manageable industriel IP67 pour environnements sévères

Le HMS Networks - N-Tron NT24K-16M12-PT est un switch manageable Gigabit industriel IP67 conçu pour les environnements les plus exigeants. Avec ses 16 ports M12 X-code 10/100/1000BaseTX et son boîtier métallique durci certifié IP67, il garantit une connectivité fiable dans des conditions extrêmes de température (-40°C à +85°C), de chocs (200 g @ 10 ms) et de vibrations (50 g @ 5–200 Hz). Son architecture redondante et ses fonctions de sécurité avancées en font une solution privilégiée pour l'automatisation industrielle, le contrôle de process et les infrastructures critiques.

Connectivité industrielle sécurisée

Le NT24K-16M12-PT dispose de 16 ports Gigabit Ethernet M12 8 broches X-code femelle, offrant des connexions verrouillées résistantes aux vibrations et aux environnements hostiles. Tous les ports sont auto-négociés (MDIX, vitesse, contrôle de flux) et prennent en charge le fonctionnement full/half duplex à pleine vitesse. Les connecteurs M12 garantissent une étanchéité IP67 totale, éliminant les risques de déconnexion accidentelle dans les installations industrielles mobiles ou soumises à de fortes contraintes mécaniques.

Redondance réseau et haute disponibilité

Le switch intègre la technologie propriétaire N-Ring™ d'N-Tron, permettant un temps de cicatrisation de ~30 ms en cas de rupture de boucle. Les ports N-Ring sont préconfigurés en mode « auto-member », simplifiant l'ajout de nouveaux équipements dans l'anneau : il suffit de basculer un switch en mode « manager » pour reconfigurer la topologie. Le NT24K-16M12-PT prend également en charge les protocoles STP, RSTP et MSTP pour assurer la continuité de service dans des architectures redondantes complexes.

Sécurité renforcée et gestion avancée

Le modèle NT24K-16M12-PT embarque des fonctions de sécurité étendues : IEEE 802.1X pour l'authentification par port et utilisateur (RADIUS), protocoles SNMP v1/v2c/v3, chiffrement SSH/SSL/HTTPS, table de 16 000 adresses MAC et prise en charge des journaux d'événements (syslog). La gestion des VLAN a été repensée avec une interface graphique intuitive affichant une vue logique du switch et de la configuration des ports et tags VLAN. Les fonctions de QoS, limitation de taux d'entrée/sortie par port, contrôle de tempête broadcast/multicast et auto-configuration IGMP Snooping optimisent les flux critiques.

Supervision centralisée N-View™

Le logiciel N-View™ sous Windows permet de superviser plusieurs switchs compatibles depuis une seule fenêtre. Il centralise la gestion des firmwares, le regroupement de périphériques et la planification des mises à jour, réduisant ainsi les temps d'arrêt et simplifiant la maintenance des parcs étendus.

Alimentation redondante et protection électrique

Le NT24K-16M12-PT accepte une alimentation redondante de 10 à 49 VDC avec protection contre l'inversion de polarité. Tous les ports cuivre sont équipés de diodes de protection ESD et antisurtension, assurant une robustesse maximale face aux perturbations électriques fréquentes en milieu industriel.

Certifications pour environnements dangereux

Le switch répond aux exigences des environnements à risques : UL Class I, Division 2, IEEE 1613 (sous-stations électriques), NEMA TS1/TS2 (signalisation routière), ainsi que les normes ANSI/ISA-12.12.01-2015, UL 61010-1 Edition 3, CAN/CSA-C22.2. Sa fiabilité est attestée par un MTBF supérieur à 2 millions d'heures.

Caractéristiques techniques principales

• 16 ports 10/100/1000BaseTX M12 X-code 8 broches femelle
• Boîtier métallique IP67, montage en cloison (bulkhead)
• Température de fonctionnement : -40°C à +85°C
• Redondance N-Ring™ (~30 ms), STP, RSTP, MSTP
• Gestion SNMP v1/v2c/v3, IEEE 802.1X, SSH/SSL/HTTPS
• QoS, VLAN, limitation de taux par port, IGMP Snooping
• Alimentation 10-49 VDC redondante avec protection d'inversion de polarité
• Protection ESD et antisurtension sur tous les ports cuivre
• Table de 16 000 adresses MAC
• Chocs : 200 g @ 10 ms ; vibrations : 50 g @ 5–200 Hz (triaxial)
• Humidité relative : 10 % à 95 % (sans condensation)
• Altitude max d'installation : 3048 m
• Port USB Type B pour configuration locale
• Contact d'alarme configurable
• Garantie 3 ans
