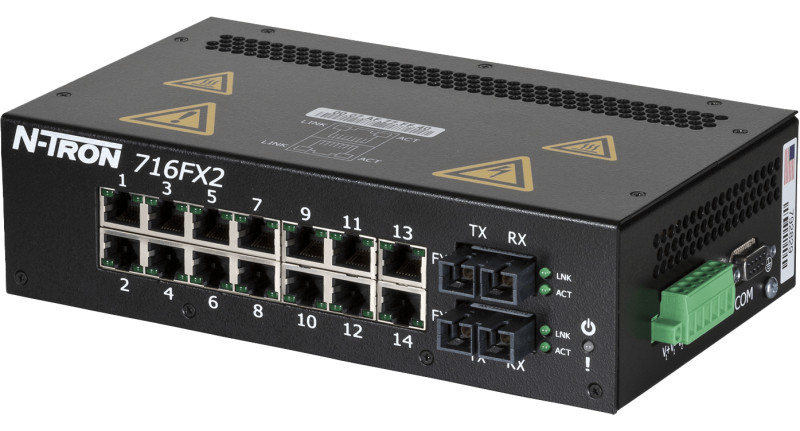

HMS Networks - N-Tron 716FXE2-SC-80-HV

Le switch manageable N-Tron 716FXE2-SC-80-HV offre une solution fiable pour connecter et administrer des équipements Ethernet dans les environnements industriels exigeants. Conçu pour les installations nécessitant des liaisons fibre optique longue distance, ce switch combine 14 ports cuivre 10/100BaseTX avec 2 ports fibre monomode 100BaseFX à connecteurs SC, supportant des distances jusqu'à 80 kilomètres. Sa technologie de redondance N-Ring avec temps de rétablissement d'environ 30 millisecondes et ses fonctions de gestion avancées garantissent la continuité opérationnelle des réseaux critiques.

Configuration des ports et connectivité

Le 716FXE2-SC-80-HV intègre 14 ports 10/100BaseTX RJ-45 auto-négociés en duplex et MDIX, configurables automatiquement à la vitesse maximale ou paramétrables manuellement selon les besoins. Les 2 ports 100BaseFX fibre optique monomode équipés de connecteurs SC permettent d'établir des liaisons jusqu'à 80 km, idéales pour relier des sites distants ou traverser de grandes infrastructures industrielles. Tous les ports cuivre délivrent des performances wire speed garantissant un débit optimal.

Fonctions de gestion et administration réseau

Ce switch manageable offre une gamme complète de fonctionnalités configurables via interface web :

• SNMP v1/2/3 pour la supervision et l'administration à distance
• VLAN pour la segmentation du trafic et l'isolation des flux
• Quality of Service (QoS) pour la priorisation des données critiques
• Port trunking pour l'agrégation de liens et l'augmentation de bande passante
• Port mirroring pour l'analyse du trafic et le diagnostic réseau
• IGMP snooping automatique pour l'optimisation du trafic multicast
• RSTP (Rapid Spanning Tree Protocol) pour la redondance des chemins
• Contrôle des tempêtes broadcast et multicast
• Limitation de débit par port en ingress et egress

Redondance et disponibilité réseau

La technologie propriétaire N-Ring permet de créer des anneaux redondants supportant jusqu'à 250 switches N-Tron manageables, avec un temps de rétablissement d'environ 30 millisecondes en cas de rupture de lien. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et l'état de santé du ring accessible via navigateur. Le switch supporte également STP et RSTP pour assurer la résilience du réseau.

Sécurité et attribution d'adresses IP

Le 716FXE2-SC-80-HV intègre un serveur DHCP pour l'attribution automatique d'adresses IP, incluant DHCP Option 82 relay, Option 61 et IP fallback. La sécurité renforcée par port utilise le filtrage d'adresses MAC avec support de jusqu'à 8 000 adresses MAC pour contrôler finement l'accès au réseau. Des diodes de protection ESD et contre les surtensions équipent tous les ports.

Supervision et monitoring

Le logiciel N-View sous Windows permet la supervision à distance de l'équipement et du réseau. Les indicateurs LED configurables signalent l'état d'alimentation et le statut N-Ring. Un contact d'alarme configurable alerte en cas d'événement critique.

Construction industrielle renforcée

Le boîtier métallique durci pour montage rail DIN (support inclus) assure des performances optimales dans les environnements contraignants. Dimensions du boîtier : 2,3" × 8,3" × 4,8". Conformité IEEE 1613 et certification UL Class I, Division 2 pour les environnements à risque. Indice de protection IP20.

Plage de température et fiabilité

Fonctionnement garanti de -40 °C à +70 °C avec humidité relative de 5 % à 95 % (sans condensation). Résistance aux chocs de 200 g à 10 ms et vibrations de 50 g sur 5-200 Hz triaxial. MTBF supérieur à 2 millions d'heures. Altitude maximale d'installation : 3 048 mètres.

Alimentation redondante

Entrées d'alimentation redondantes acceptant une plage étendue de 40 à 160 VDC avec protection contre les inversions de polarité.

Certifications et conformité

• Certifié TÜV/GS selon EN 60950-1
• Marquages CE, FCC
• Conforme RoHS
• Garantie constructeur : 3 ans
• Origine : États-Unis
