HMS Networks - N-Tron 716FXE2-ST-80-HV

Switch Ethernet industriel manageable 16 ports avec fibre optique longue distance

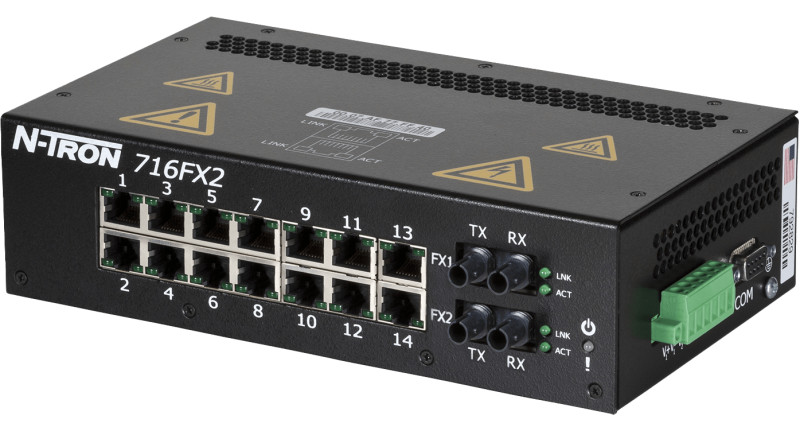

Le switch N-Tron 716FXE2-ST-80-HV est un équipement manageable conçu pour les environnements industriels exigeants. Il combine 14 ports cuivre 10/100BaseTX et 2 ports fibre optique 100BaseFX monomode avec connecteurs ST, offrant une portée de 80 km sur fibre. Destiné aux installations nécessitant connectivité robuste et distances étendues, ce switch administrable intègre la technologie N-Ring pour une redondance réseau avec temps de cicatrisation d'environ 30 ms.

Architecture et capacités de commutation

Le 716FXE2-ST-80-HV dispose de 14 ports cuivre RJ45 10/100BaseTX auto-négociables en duplex et MDIX, configurables automatiquement pour la vitesse maximale ou paramétrables manuellement. Les 2 ports fibre optique 100BaseFX monomode avec connecteurs ST assurent une transmission jusqu'à 80 km. La technologie store-and-forward garantit des performances optimales dans les applications industrielles nécessitant résistance et longues distances.

Fonctions de gestion avancées

Ce switch manageable offre une configuration complète via navigateur web. Les fonctions administrables incluent SNMP v1/v2/v3, VLAN, qualité de service (QoS), agrégation de ports (port trunking), port mirroring, IGMP snooping automatique et RSTP. Le serveur DHCP intégré attribue automatiquement les adresses IP avec support DHCP Option 82 relay, Option 61 et IP fallback. La sécurité renforcée par port autorise le filtrage d'adresses MAC avec capacité jusqu'à 8 000 adresses MAC.

Redondance réseau N-Ring

La technologie propriétaire N-Ring assure une redondance réseau avec temps de cicatrisation d'environ 30 ms et capacité d'anneau étendue supportant jusqu'à 250 switches N-Tron administrables. Le gestionnaire d'anneau (ring manager) fournit diagnostics complets de défaillance et état de santé de l'anneau via navigateur. Le protocole RSTP (Rapid Spanning Tree Protocol) est également supporté.

Supervision et contrôle à distance

Le logiciel N-View sous Windows permet la supervision à distance en temps réel. Les indicateurs LED sont configurables pour signaler défaillance d'alimentation et état N-Ring. Le contact d'alarme configurable facilite l'intégration dans les systèmes de supervision. Les protocoles SNMP v1/v2/v3 assurent l'intégration dans les infrastructures de gestion réseau existantes.

Gestion du trafic et performances

Le switch intègre des mécanismes avancés de contrôle du trafic : IGMP snooping automatique pour optimiser le trafic multicast, qualité de service (QoS) pour prioriser les flux critiques, contrôle de tempête broadcast/multicast, limitation de débit en entrée/sortie par port (per-port ingress/egress rate limiting). Tous les ports 10/100BaseTX fonctionnent à vitesse de ligne (wire speed).

Alimentation et robustesse industrielle

Le 716FXE2-ST-80-HV accepte une alimentation redondante 40-160 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports. Le boîtier métallique durci pour montage rail DIN (support inclus) mesure 5,8 cm × 21,1 cm × 12,2 cm et offre indice de protection IP20.

Certifications et conditions environnementales

Ce switch est certifié conforme IEEE 1613, TÜV/GS selon EN 60950-1, marquages CE et FCC, et listé UL Class I Division 2 pour zones dangereuses. Il fonctionne de -40 °C à +70 °C avec humidité relative de 5 % à 95 % (sans condensation), altitude maximale d'installation 3 048 m. Taux de défaillance MTBF supérieur à 2 millions d'heures. Résistance aux chocs : 200 g à 10 ms ; vibrations : 50 g, 5-200 Hz, triaxial. Garantie fabricant : 3 ans.

• 14 ports cuivre 10/100BaseTX RJ45 auto-négociables
• 2 ports fibre optique 100BaseFX monomode ST, portée 80 km
• Switch manageable : SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, IGMP snooping, RSTP
• Redondance N-Ring (~30 ms) supportant jusqu'à 250 switches, RSTP
• Serveur DHCP avec Options 82, 61 et IP fallback
• Sécurité par port : filtrage MAC jusqu'à 8 000 adresses
• Alimentation redondante 40-160 VDC, protection inversion polarité
• Boîtier métallique rail DIN IP20
• Température : -40 °C à +70 °C
• Certifications : IEEE 1613, UL Class I Div 2, CE, FCC, TÜV/GS EN 60950-1
• MTBF > 2 millions d'heures, garantie 3 ans
