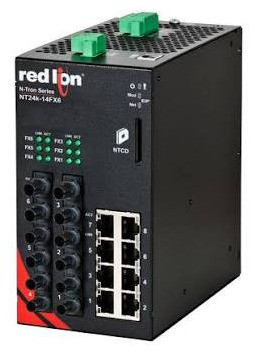

HMS Networks - N-Tron NT24K-14FX6-ST-PT

Le switch Gigabit manageable industriel N-Tron NT24K-14FX6-ST-PT combine simplicité de déploiement et performances réseau élevées pour les environnements industriels exigeants. Avec sa configuration mixte cuivre-fibre et ses protocoles de redondance avancés, ce switch 14 ports garantit une connectivité fiable dans les conditions les plus difficiles.

Configuration de ports cuivre et fibre

Le switch NT24K-14FX6-ST-PT offre une connectivité complète avec 8 ports 10/100/1000BaseTX RJ-45 auto-détection (vitesse, MDIX, contrôle de flux) et 6 ports fibre 100BaseFX multimode avec connecteurs ST pour une portée de 2 km. Cette configuration hybride permet d'intégrer équipements cuivre et liaisons fibre au sein d'une même infrastructure.

Redondance réseau et disponibilité maximale

Le switch intègre la technologie N-Ring™ avec temps de rétablissement d'environ 30 ms pour une haute disponibilité en topologie anneau. Les ports N-Ring préconfigurés simplifient l'ajout de nouveaux switches : il suffit de basculer du mode "auto-member" au mode "manager". Le switch supporte également les protocoles STP, RSTP et MSTP pour une redondance multi-constructeurs.

Gestion et sécurité réseau avancées

Administrable via SNMP v1/2/3, le NT24K-14FX6-ST-PT offre des fonctions de sécurité complètes : authentification IEEE 802.1X (RADIUS), SSH/SSL/HTTPS, table MAC de 16 000 adresses, journalisation d'événements via syslog. Les VLAN bénéficient d'une interface graphique simplifiée affichant la configuration logique des ports et tags.

Optimisation du trafic industriel

Le switch assure la priorisation du trafic critique avec la qualité de service (QoS), le contrôle des tempêtes broadcast/multicast, la limitation de débit par port (ingress/egress), l'auto-configuration IGMP Snooping, ainsi que le trunking et le mirroring de ports.

Conception robuste pour environnements extrêmes

Conçu pour les environnements industriels difficiles, le NT24K-14FX6-ST-PT fonctionne de -40 à +85 °C et résiste aux chocs (200 g à 10 ms) et vibrations (50 g à 5-20 Hz, triaxial) en montage sur panneau. Le boîtier métallique IP20 assure une dissipation thermique optimale et une protection mécanique renforcée.

Alimentation redondante et protection électrique

Le switch dispose d'une alimentation redondante 10-49 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et contre les surtensions équipent tous les ports cuivre, garantissant la continuité de service même en cas de perturbations électriques.

Certifications pour environnements critiques et dangereux

Le NT24K-14FX6-ST-PT est certifié UL Class I, Division 2 pour zones dangereuses (groupes A, B, C et D), conforme IEEE 1613 et NEMA TS1/TS2, homologué ABS Type Approval pour applications marines, et certifié CE, FCC, RoHS. Le MTBF dépasse 2 millions d'heures.

Supervision centralisée N-View™

Le logiciel Windows N-View™ permet de superviser plusieurs switches N-View™ depuis une interface unique : gestion centralisée du firmware, regroupement d'équipements, planification des mises à jour, réduisant ainsi les temps d'arrêt et simplifiant la maintenance du parc.

Support de Precision Time Protocol

Le switch est compatible PTP (Precision Time Protocol), permettant la synchronisation temporelle précise des équipements industriels pour les applications nécessitant un horodatage exact.

Montage flexible

Le switch se monte facilement sur rail DIN grâce au support inclus, s'intégrant dans les armoires électriques et tableaux de contrôle industriels standard.

Caractéristiques techniques

• 8 ports 10/100/1000BaseTX RJ-45 auto-détection (vitesse, MDIX, contrôle de flux)
• 6 ports fibre 100BaseFX multimode ST, portée 2 km
• Redondance : N-Ring™ (~30 ms), STP, RSTP, MSTP
• Gestion : SNMP v1/2/3, SSH/SSL/HTTPS
• Sécurité : IEEE 802.1X (RADIUS), 16 000 adresses MAC
• QoS, IGMP Snooping, contrôle tempêtes, limitation débit par port
• VLAN avec interface graphique simplifiée
• Port trunking et mirroring
• Support PTP (Precision Time Protocol)
• Alimentation : 10-49 VDC redondante, protection inversion polarité
• Température : -40 à +85 °C
• Chocs : 200 g à 10 ms ; Vibrations : 50 g à 5-20 Hz (triaxial)
• Humidité : 10 à 95 % (sans condensation)
• Boîtier métallique IP20, montage rail DIN
• Connecteurs : 8x RJ-45, 6x ST, 1x USB Type B
• Certifications : UL Class I Div. 2, IEEE 1613, NEMA TS1/TS2, ABS Type Approval, CE, FCC, RoHS
• MTBF : > 2 millions d'heures
• Journalisation : syslog
• Alarme configurable par contact
• Garantie : 3 ans
