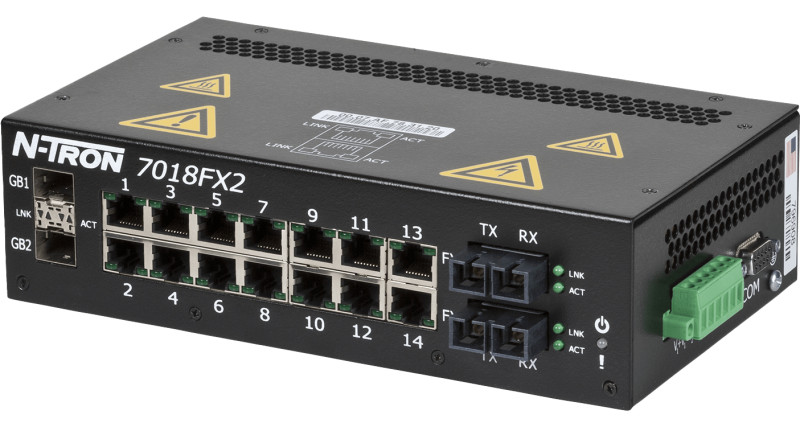

HMS Networks - N-Tron 7018FXE2-SC-80-HV

Le switch manageable industriel HMS Networks - N-Tron 7018FXE2-SC-80-HV constitue une infrastructure réseau performante pour les environnements industriels, ferroviaires et autres sites difficiles nécessitant des liaisons fibre longue distance. Conçu pour résister aux conditions les plus exigeantes, ce switch 18 ports combine connectivité cuivre, fibre optique monomode longue portée et emplacements SFP Gigabit, avec des fonctions de gestion avancées accessibles via navigateur web.

Architecture réseau industrielle avec fibre 80 km

Le 7018FXE2-SC-80-HV offre une configuration de ports adaptée aux installations étendues :

• 14 ports cuivre 10/100Base-TX RJ45 auto-négociés (duplex et MDIX)
• 2 ports fibre optique 100Base-FX monomode intégrés avec connecteurs SC, portée 80 km
• 2 emplacements SFP Gigabit optionnels pour liaisons haut débit
• Auto-configuration vitesse maximale par défaut, possibilité de configuration manuelle

Redondance réseau N-Ring avec temps de cicatrisation 30 ms

La technologie propriétaire N-Ring assure la continuité du réseau avec un temps de cicatrisation d'environ 30 ms. Le switch peut fonctionner comme membre ou gestionnaire d'anneau, supportant jusqu'à 250 switches N-Tron managés par anneau. Le gestionnaire d'anneau fournit diagnostics complets et état de santé de l'anneau via interface navigateur. Compatibilité STP et RSTP pour interopérabilité avec équipements tiers.

Fonctions de gestion avancées

L'interface de gestion web permet la configuration complète des fonctions managées :

• SNMP v1/v2/v3 pour supervision réseau
• VLAN pour segmentation du trafic
• Quality of Service (QoS) pour priorisation des flux
• Port trunking et port mirroring
• Auto-IGMP Snooping pour optimisation du multicast
• Broadcast/multicast storm control
• Limitation débit ingress/egress par port
• Serveur DHCP avec attribution automatique d'adresses IP, DHCP Option 82 relay, Option 61 et IP fallback

Sécurité réseau renforcée

Le switch intègre des mécanismes de sécurité pour protéger l'infrastructure :

• Filtrage d'adresses MAC par port
• Support jusqu'à 8 000 adresses MAC
• Protection ESD et surtensions sur tous les ports
• Protection contre la polarité inverse

Supervision et diagnostics

Le monitoring de l'état du switch s'effectue via :

• Indicateurs LED bicolores configurables (alarme contact, défaut alimentation, état N-Ring)
• Logiciel N-View pour Windows permettant la supervision à distance
• Diagnostics complets et configuration d'anneau via navigateur

Conception industrielle renforcée

Le boîtier métallique durci garantit la fiabilité en environnements difficiles :

• Boîtier acier robuste, dimensions : 5,8 cm × 21 cm × 12,1 cm
• Montage rail DIN 35 mm (support inclus) ou rack
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Résistance choc : 200 g @ 10 ms
• Résistance vibration : 50 g, 5-200 Hz, triaxial
• MTBF supérieur à 2 millions d'heures

Alimentation redondante haute tension

L'alimentation du switch assure la disponibilité en environnements industriels :

• Entrées d'alimentation redondantes 40-160 VCC
• Protection contre inversion de polarité
• Contact d'alarme configurable

Certifications industrielles

Le N-Tron 7018FXE2-SC-80-HV répond aux normes pour environnements exigeants :

• Listage UL Class I, Division 2 pour zones dangereuses
• CE, FCC 47 CFR Part 15 Subpart B Class A
• EN 50155 (applications ferroviaires)
• TÜV-GS (EN 60950-1)
• ICES-003 Class A, EN 55022 Class A
• EN 61000-4-3/4/5/6
• ABS (American Bureau of Shipping)
• Protection IP20
• Conforme RoHS

Caractéristiques techniques HMS Networks - N-Tron 7018FXE2-SC-80-HV

• Référence constructeur : 7018FXE2-SC-80-HV
• 18 ports au total : 14× 10/100Base-TX RJ45 + 2× 100Base-FX SC monomode 80 km + 2× SFP Gigabit optionnels
• Switch manageable : SNMP v1/v2/v3, VLAN, QoS, port trunking, port mirroring, IGMP Snooping
• Redondance : N-Ring membre/gestionnaire (~30 ms), STP, RSTP
• Serveur DHCP avec Options 82, 61 et IP fallback
• Sécurité : filtrage MAC par port, support 8 000 adresses MAC
• Alimentation : 40-160 VCC redondante, protection polarité inverse
• Température : -40 °C à +70 °C
• Boîtier acier IP20, montage rail DIN ou rack
• Certifications : UL Class I Div 2, CE, EN 50155, ABS
• Garantie : 3 ans
• Origine : États-Unis

Le switch manageable industriel HMS Networks - N-Tron 7018FXE2-SC-80-HV apporte infrastructure réseau fiable et gestion avancée pour applications industrielles, ferroviaires et sites distants nécessitant liaisons fibre optique longue distance.
