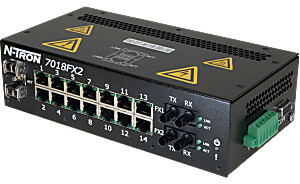

HMS Networks - N-Tron 7018FXE2-ST-80-HV

Le switch Ethernet industriel manageable N-Tron 7018FXE2-ST-80-HV répond aux exigences des environnements industriels sévères grâce à son boîtier métallique renforcé et ses fonctions avancées de gestion réseau. Conçu pour les applications ferroviaires, les installations industrielles et les sites distants difficiles d'accès, il offre une connectivité hybride cuivre-fibre avec des liaisons longue distance jusqu'à 80 km.

Architecture réseau et performances

Ce switch industriel dispose de 18 ports au total : 14 ports cuivre 10/100BaseTX RJ-45, 2 ports fibre 100Base-FX avec connecteurs ST et 2 emplacements SFP Gigabit optionnels. Les ports cuivre détectent automatiquement le mode duplex et la vitesse, avec fonction MDIX pour une configuration plug-and-play. Les ports fibre monomode ST supportent des liaisons jusqu'à 80 km, permettant de relier des sites distants sans répéteurs intermédiaires.

Fonctions de gestion avancées

L'interface web intégrée permet de configurer l'ensemble des fonctions managées : SNMP v1/v2/v3, VLANs, qualité de service (QoS), agrégation de liens (port trunking), port mirroring, IGMP Snooping automatique et RSTP. Le serveur DHCP intégré assigne automatiquement les adresses IP avec support des options 82 (relay), 61 et IP fallback. Le switch prend en charge jusqu'à 8 000 adresses MAC pour un filtrage granulaire par port.

Redondance et fiabilité réseau

La technologie N-Ring™ propriétaire assure un temps de cicatrisation réseau d'environ 30 ms en cas de défaillance d'un lien, avec support de topologies jusqu'à 250 switches managés N-Tron. Le gestionnaire d'anneau fournit un diagnostic complet de l'état de santé via l'interface web. Les protocoles STP et RSTP standards sont également supportés pour les topologies redondantes multi-constructeurs.

Supervision et diagnostic

Des indicateurs LED bicolores configurables signalisent l'état du système : contact d'alarme, panne d'alimentation, statut N-Ring. Le logiciel N-View™ pour Windows assure la supervision à distance de l'infrastructure. Le contrôle de tempête (broadcast/multicast) et la limitation de débit par port (ingress/egress) protègent contre les saturations réseau.

Alimentation et protection électrique

Deux entrées d'alimentation redondantes 40-160 VDC avec protection contre les inversions de polarité garantissent la continuité de service. Des diodes de protection ESD et antisurtension équipent tous les ports pour résister aux perturbations électromagnétiques courantes en milieu industriel.

Robustesse environnementale

Le boîtier acier renforcé de dimensions 5,8 × 21 × 12,1 cm assure une protection IP20. La plage de température étendue de -40 °C à +70 °C, associée à une résistance aux chocs de 200 g (10 ms) et aux vibrations de 50 g (5-200 Hz, triaxial), garantit un fonctionnement fiable dans les environnements les plus exigeants. Le MTBF dépasse 2 millions d'heures.

Certifications et conformité

Le switch 7018FXE2-ST-80-HV détient les certifications UL Class I Division 2 (zones dangereuses), CE, EN50155 (applications ferroviaires), TÜV-GS (EN 60950-1), FCC Part 15 Class A et ABS. Il supporte une humidité relative de 5 à 95 % (sans condensation) et une altitude maximale d'installation de 3 048 mètres.

Installation et garantie

Le montage s'effectue sur rail DIN 35 mm (support inclus). Le switch est livré avec une garantie constructeur de 3 ans. Pays d'origine : États-Unis.
