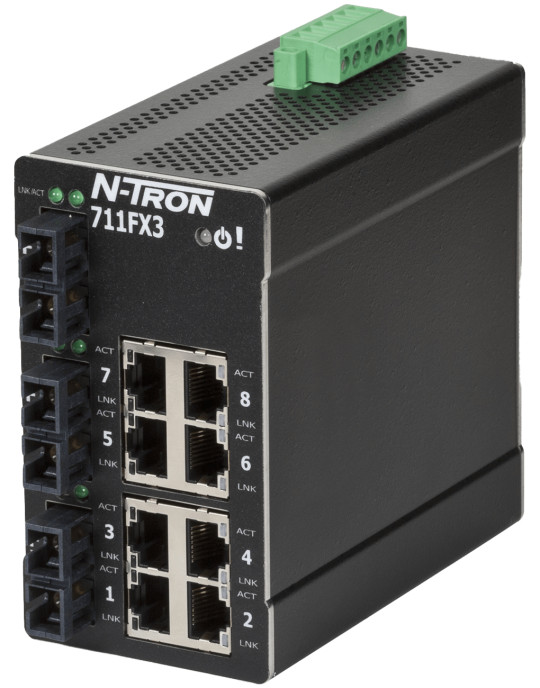

HMS Networks - N-Tron 711FXE3-SC-80

Switch manageable industriel longue distance par fibre optique

Le switch HMS Networks N-Tron 711FXE3-SC-80 offre une connectivité Ethernet manageable adaptée aux infrastructures industrielles nécessitant des liaisons fibre optique longue distance. Avec 8 ports cuivre 10/100BaseTX et 3 ports fibre optique 100BaseFX singlemode SC supportant jusqu'à 80 km, ce switch permet de relier des équipements Ethernet distants tout en assurant une gestion réseau complète via interface web, SNMP v1/v2/3 et le logiciel N-View™.

La technologie N-Ring™ propriétaire assure une redondance d'anneau avec un temps de cicatrisation d'environ 30 ms et supporte jusqu'à 250 switches N-Tron managés dans un même anneau. Le switch intègre également STP et RSTP pour garantir la continuité de service. La fonction de port mirroring facilite le diagnostic réseau et la supervision du trafic.

Configuration et administration réseau avancées

Le 711FXE3-SC-80 propose des fonctionnalités de gestion étendues : configuration VLAN pour la segmentation réseau, Quality of Service (QoS) pour la priorisation du trafic, port trunking pour l'agrégation de bande passante, snooping IGMP pour l'optimisation du trafic multicast. Le serveur DHCP intégré permet l'attribution automatique d'adresses IP avec support des options DHCP 82 (relay), 61 et IP fallback.

La sécurité réseau est renforcée par un filtrage MAC adresses par port supportant jusqu'à 8 000 adresses MAC, ainsi que par des fonctions de contrôle de tempête broadcast/multicast et de limitation de débit en ingress/egress par port. Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état de l'anneau N-Ring.

Fiabilité et résistance pour environnements industriels sévères

Conçu pour les environnements industriels exigeants, ce switch fonctionne de -40 °C à +70 °C avec une immunité au bruit élevée. Le boîtier métallique renforcé pour montage DIN-rail (équerre fournie) offre une protection IP20 et résiste aux chocs (200g @ 10ms) et vibrations (50g, 5-200Hz, triaxial). L'alimentation redondante 10-49 VDC avec protection contre l'inversion de polarité et diodes de protection ESD et surtension sur tous les ports garantissent une disponibilité maximale.

Le switch est certifié UL 508, UL Class I Division 2 Groups A–D (T4) pour environnements dangereux, ANSI/ISA 12.12.01-2007, IEEE 1613, CE, FCC, RoHS et GOST-R. Avec un MTBF supérieur à 2 millions d'heures et une garantie de 3 ans, le N-Tron 711FXE3-SC-80 assure une connectivité fiable pour les applications critiques nécessitant des liaisons fibre optique longue distance.

Caractéristiques techniques

• 8 ports 10/100BaseTX RJ-45 auto-sensing duplex et MDIX, configurables vitesse fil sur tous les ports
• 3 ports fibre optique 100BaseFX singlemode avec connecteurs SC, portée 80 km
• Technologie store-and-forward
• Redondance N-Ring™ (membre/manager) avec cicatrisation ~30 ms, support jusqu'à 250 switches en anneau
• Protocoles STP, RSTP
• Gestion réseau SNMP v1/v2/3, interface web, logiciel N-View™ sous Windows
• VLAN, Quality of Service (QoS), port trunking, port mirroring
• Snooping IGMP automatique, contrôle de tempête broadcast/multicast, limitation de débit ingress/egress par port
• Serveur DHCP avec options 82 (relay), 61 et IP fallback
• Sécurité : filtrage MAC adresses par port, support jusqu'à 8 000 adresses MAC
• Contact d'alarme configurable
• Alimentation redondante 10-49 VDC avec protection inversion de polarité
• Diodes de protection ESD et surtension sur tous les ports
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5% à 95% (sans condensation)
• Altitude maximale d'installation : 3048 m
• Chocs : 200g @ 10ms ; Vibrations : 50g, 5-200Hz, triaxial
• Boîtier métallique DIN-rail (équerre incluse), IP20, dimensions 109 mm x 61 mm x 117 mm
• Certifications : UL 508, UL Class I Division 2 Groups A–D (T4), ANSI/ISA 12.12.01-2007, IEEE 1613, CE, EMC, FCC, RoHS, GOST-R
• MTBF : >2 000 000 heures
• Garantie : 3 ans
• Poids : 1132,5 g
• Origine : États-Unis
