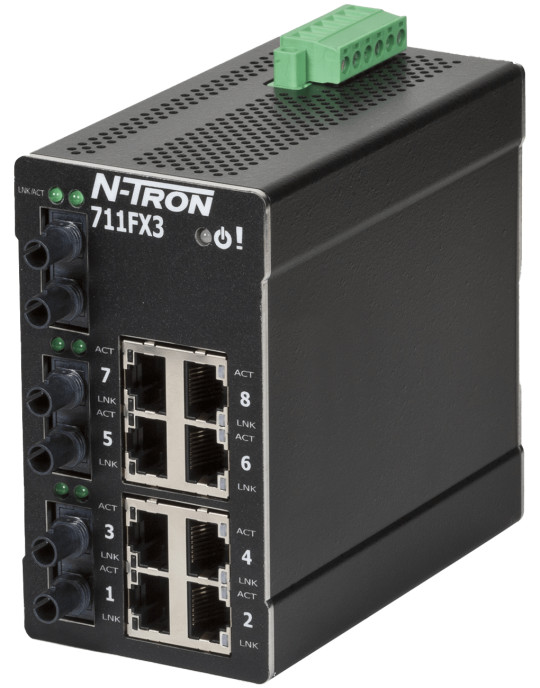

HMS Networks - N-Tron 711FXE3-ST-80

Le switch Ethernet industriel N-Tron 711FXE3-ST-80 offre une connectivité robuste pour les équipements industriels avec une architecture mixte cuivre et fibre optique longue distance. Conçu pour les environnements exigeants, ce switch manageable combine performances élevées, fonctions de gestion avancées et résistance aux conditions difficiles. Il permet de raccorder jusqu'à 11 équipements via 8 ports RJ-45 et 3 ports fibre optique monomode avec connecteurs ST, tout en assurant une redondance réseau avec la technologie N-Ring™.

Architecture réseau et connectique

• 11 ports au total : 8 ports 10/100BaseTX RJ-45 auto-sensing et 3 ports 100BaseFX fibre optique monomode avec connecteurs ST
• Distance sur fibre optique : jusqu'à 80 km en monomode
• Technologie store-and-forward pour des performances optimales sur toutes les liaisons
• Wire speed sur tous les ports 10/100BaseTX
• Auto-sensing duplex et MDIX sur les ports cuivre, configuration manuelle possible
• Auto-configuration pour la vitesse maximale par défaut

Fonctions de gestion avancées

• Switch manageable configurable via interface web
• Protocoles supportés : SNMP v1/v2/v3, IGMP Snooping, RSTP
• VLAN pour segmentation du trafic réseau
• Quality of Service (QoS) pour priorisation du trafic
• Port trunking et port mirroring pour agrégation et analyse du trafic
• Limitation du débit par port (ingress/egress rate limiting)
• Contrôle des tempêtes broadcast/multicast
• Serveur DHCP intégré avec assignation automatique d'adresses IP, DHCP Option 82 relay, Option 61 et IP fallback
• Sécurité renforcée : filtrage des adresses MAC par port, support de 8 000 adresses MAC

Redondance N-Ring™

• Temps de guérison : ~30 ms en cas de rupture du réseau en anneau
• Capacité : jusqu'à 250 switchs N-Tron manageables dans un anneau
• Fonction Ring Manager avec diagnostics complets et statut de santé de l'anneau via navigateur web
• Redondance supplémentaire : STP et RSTP

Supervision et diagnostic

• Logiciel N-View™ pour Windows : supervision à distance du switch
• Indicateurs LED configurables pour signaler défaillance alimentation et statut N-Ring
• Contact d'alarme configurable

Conception industrielle robuste

• Boîtier métallique durci montage sur rail DIN (support fourni)
• Dimensions : 4,3" × 2,4" × 4,6" (109 × 61 × 117 mm environ)
• Indice de protection : IP20
• Résistance aux chocs : 200g @ 10ms
• Résistance aux vibrations : 50g, 5-200 Hz, triaxial
• MTBF : plus de 2 millions d'heures

Alimentation et protection

• Double entrée d'alimentation redondante : 10-49 VDC
• Protection contre l'inversion de polarité
• Protection ESD et diodes anti-surtension sur tous les ports

Conditions environnementales et certifications

• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 m
• Certifications : CE, EMC, FCC, RoHS, UL 508, IEEE 1613
• Environnements dangereux : UL Class I, Division 2, Groups A–D (T4) ; ANSI/ISA 12.12.01-2007
• Certification : GOST-R

Garantie et origine

• Garantie : 3 ans
• Fabriqué aux : États-Unis

Le switch N-Tron 711FXE3-ST-80 constitue une solution fiable pour les architectures réseau industrielles nécessitant des liaisons longue distance sur fibre optique tout en conservant une connectivité cuivre locale, avec des fonctions de gestion complètes et une redondance réseau performante.
