HMS Networks - N-Tron 714FXE6-ST-40

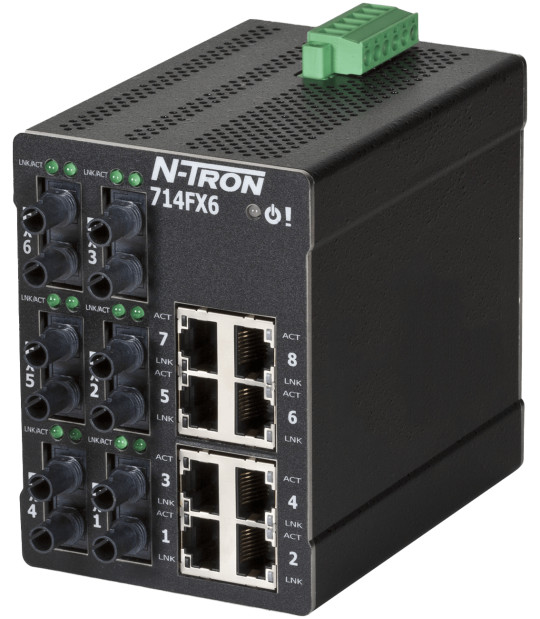

Le switch Ethernet manageable HMS N-Tron 714FXE6-ST-40 combine connectivité cuivre et fibre optique longue distance dans un format industriel durci. Conçu pour les environnements industriels exigeants, ce switch de 14 ports offre une connectivité étendue sur fibre monomode jusqu'à 40 kilomètres, tout en assurant des fonctions de gestion avancées (VLAN, QoS, SNMP v1/v2/v3) et une redondance réseau rapide grâce à la technologie N-Ring™ avec temps de cicatrisation inférieur à 30 millisecondes. Sa conception durcie et ses certifications (IEEE 1613, UL Class I Division 2) garantissent une exploitation fiable dans les conditions industrielles les plus difficiles, de -40 à +70°C.

Connectivité mixte cuivre et fibre optique longue distance

Le 714FXE6-ST-40 intègre 8 ports cuivre 10/100Base-TX RJ45 auto-négociables en duplex et MDIX, configurables pour la vitesse maximale par défaut ou verrouillables manuellement. La topologie est complétée par 6 ports fibre optique 100Base-FX avec connecteurs ST, supportant la fibre monomode sur 40 kilomètres. Cette architecture hybride permet de relier des équipements Ethernet locaux via cuivre tout en étendant le réseau sur de longues distances via fibre, idéale pour les sites industriels étendus, les installations de distribution électrique ou les infrastructures critiques.

Gestion avancée et sécurité réseau

Ce switch entièrement manageable offre une configuration intuitive via interface web. Les fonctions de gestion incluent :

• VLAN pour la segmentation du trafic et l'isolation des domaines de diffusion
• Quality of Service (QoS) pour la priorisation du trafic critique
• SNMP v1/v2/v3 pour la supervision centralisée
• Port trunking pour l'agrégation de bande passante
• Port mirroring pour l'analyse du trafic et le diagnostic
• IGMP snooping automatique pour l'optimisation du multicast
• RSTP (Rapid Spanning Tree Protocol) pour la redondance réseau
• Serveur DHCP avec attribution automatique d'adresses IP, support DHCP Option 82 relay, Option 61 et IP fallback

La sécurité des ports repose sur un filtrage MAC par port supportant jusqu'à 8 000 adresses MAC. Le contrôle des tempêtes de broadcast/multicast et la limitation du débit en entrée/sortie par port protègent contre les surcharges réseau.

Redondance N-Ring™ et haute disponibilité

La technologie propriétaire N-Ring™ d'HMS Networks assure une redondance réseau avec un temps de cicatrisation inférieur à 30 millisecondes en cas de rupture du ring. Le switch peut fonctionner comme membre ou gestionnaire de ring, supportant jusqu'à 250 switches N-Tron manageables dans un même anneau. Le gestionnaire de ring fournit des diagnostics de défaillance complets et l'état de santé du ring via interface web. Cette architecture garantit la continuité de service dans les applications critiques nécessitant une disponibilité maximale.

Conception durcie pour environnements industriels sévères

Le 714FXE6-ST-40 est conçu pour résister aux conditions industrielles extrêmes :

• Plage de température étendue : -40 à +70°C en fonctionnement, -40 à +85°C en stockage
• Boîtier métallique durci montage rail DIN (équerre incluse), dimensions 109 × 79 × 117 mm
• Protection IP20
• Résistance aux chocs et vibrations : 200g à 10 ms / 50g de 5 à 200 Hz en mode triaxial
• Alimentation redondante 10-49 VCC avec protection contre l'inversion de polarité
• Protection ESD et surtensions sur tous les ports
• MTBF supérieur à 2 millions d'heures
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude maximale d'installation : 3 048 mètres

Certifications pour environnements dangereux et applications critiques

Le switch dispose de certifications étendues pour les environnements à risque :

• IEEE 1613 : conformité substations électriques
• UL 508 Listed
• ANSI/ISA 12.12.01-2007 Class I Division 2 Groups A–D (T4A) : zones dangereuses
• GOST-R (certification russe)
• CE, FCC, RoHS

Supervision et diagnostic à distance

Le switch intègre des capacités de diagnostic avancées :

• LED configurables pour l'indication de défaillance d'alimentation et de statut N-Ring
• Contact d'alarme configurable pour la signalisation d'événements critiques
• Logiciel N-View™ sous Windows pour la supervision à distance de l'ensemble de l'infrastructure réseau
• Port USB Type B pour la configuration locale et les diagnostics

Applications typiques

Le HMS N-Tron 714FXE6-ST-40 répond aux besoins de connectivité des environnements industriels exigeants :

• Réseaux industriels avec extensions sur longue distance
• Infrastructures critiques et substations électriques
• Sites de production étendus nécessitant une connectivité fibre longue portée
• Installations pétrole et gaz en environnements classés dangereux
• Systèmes de contrôle-commande avec exigences de haute disponibilité
• Réseaux SCADA et automatisation industrielle
• Infrastructures de transport et distribution d'énergie

Caractéristiques techniques principales

• 14 ports au total : 8× 10/100Base-TX RJ45 + 6× 100Base-FX ST monomode 40 km
• Switch manageable : VLAN, QoS, SNMP v1/v2/v3, IGMP snooping, RSTP, port trunking, port mirroring
• Redondance N-Ring™ avec cicatrisation <30 ms, support jusqu'à 250 switches
• Serveur DHCP intégré avec Options 82, 61 et IP fallback
• Sécurité : filtrage MAC par port (8 000 adresses), contrôle tempêtes broadcast/multicast
• Alimentation redondante 10-49 VCC avec protection inversion polarité
• Température de fonctionnement : -40 à +70°C
• Boîtier métallique IP20, rail DIN, 1 359 g
• Certifications : IEEE 1613, UL Class I Div 2, CE, FCC, GOST-R, RoHS
• Port USB Type B, contact d'alarme configurable
• Garantie : 3 ans
• Origine : États-Unis
