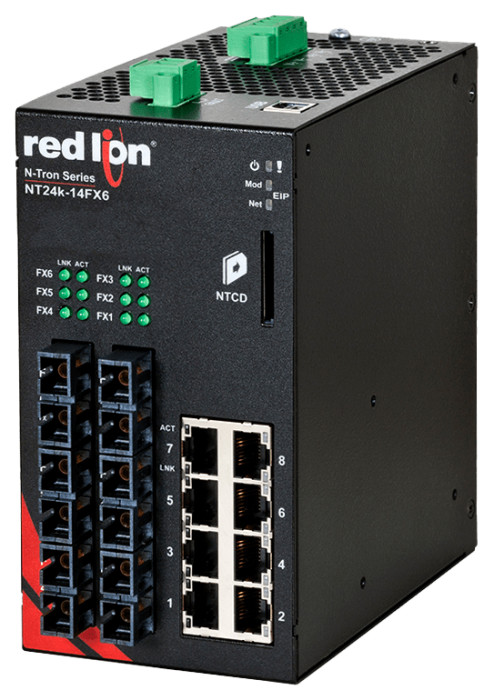

HMS Networks - N-Tron NT24K-14FXE6-SC-40

Le N-Tron NT24K-14FXE6-SC-40 combine connectivité cuivre et fibre longue distance dans un switch Ethernet industriel manageable conçu pour les environnements les plus exigeants. Avec ses 8 ports Gigabit cuivre et 6 ports fibre optique monomode 40 km, ce switch 14 ports assure une transmission de données fiable sur de grandes distances tout en maintenant des performances élevées dans des conditions de température extrêmes.

Architecture réseau et connectivité

Le switch dispose de 8 ports 10/100/1000BaseT RJ45 avec auto-négociation de la vitesse, du mode duplex et auto-MDIX. Les 6 ports fibre optique 100BaseFX utilisent des connecteurs SC et supportent une transmission sur fibre monomode jusqu'à 40 km, idéale pour les liaisons inter-bâtiments ou les installations étendues.

Redondance et haute disponibilité

Le switch intègre la technologie propriétaire N-Ring avec un temps de cicatrisation inférieur à 30 ms, garantissant une continuité de service maximale. Les ports N-Ring sont préconfigurés en mode « auto-member », permettant l'ajout simplifié de nouveaux switches dans l'anneau. La reconfiguration s'effectue en basculant le mode de « auto-member » à « manager ». Le switch supporte également les protocoles de redondance standards STP, RSTP et MSTP.

Gestion du trafic et sécurité

La gestion avancée du trafic comprend l'auto-IGMP Snooping, la qualité de service (QoS), le contrôle des tempêtes broadcast/multicast et la limitation de débit en entrée/sortie par port. Le switch prend en charge le port trunking et le port mirroring pour l'analyse du trafic.

Les fonctions de sécurité incluent l'authentification IEEE 802.1X (RADIUS), les protocoles SNMP v1/v2/v3, SSH, SSL et HTTPS. La table d'adresses MAC supporte jusqu'à 16 000 adresses. Les journaux d'événements peuvent être exportés via syslog.

Interface graphique VLAN simplifiée

L'interface de configuration offre une vue graphique logique du switch, facilitant la configuration des VLAN et l'assignation des tags par port. Cette représentation visuelle accélère le déploiement et réduit les erreurs de configuration.

Supervision centralisée N-View

Le logiciel N-View pour Windows permet la supervision de plusieurs switches compatibles depuis une interface unique. Il centralise la gestion des firmwares, le regroupement de périphériques et la planification des mises à jour, réduisant les temps d'arrêt.

Robustesse environnementale

Conçu pour les environnements industriels extrêmes, le switch fonctionne sur une plage de température de -40 à +85°C. Il résiste à des chocs de 200 g @ 10 ms et à des vibrations de 50 g @ 5-20 Hz (triaxial, montage cloison). L'humidité relative tolérée s'étend de 10 % à 95 % sans condensation.

Alimentation et protection

L'alimentation redondante accepte une tension d'entrée de 10 à 49 VDC avec protection contre l'inversion de polarité. Tous les ports cuivre sont équipés de diodes de protection contre les décharges électrostatiques (ESD) et les surtensions.

Certifications et conformité

Le NT24K-14FXE6-SC-40 est certifié pour les zones dangereuses selon la norme ANSI/ISA-12.12.01-2013 Class I & II, Division 2 et Class III, Division 1 & 2, Groupes A, B, C et D. Il répond aux normes UL 508 pour les équipements de contrôle industriel, ainsi qu'aux certifications CE, FCC et RoHS. Il est également conforme aux normes IEEE 1613 et NEMA TS1/TS2 et dispose de l'approbation ABS Type pour les applications maritimes. Le MTBF dépasse 2 millions d'heures.

Installation et garantie

Le switch se monte sur rail DIN (support inclus) dans un boîtier métallique avec protection IP20. Un port USB Type B facilite la configuration locale. Altitude d'installation maximale : 3 048 mètres. Garantie : 3 ans.

• 8 ports 10/100/1000BaseT RJ45 auto-négociés avec auto-MDIX
• 6 ports fibre optique 100BaseFX monomode SC, portée 40 km
• Redondance N-Ring < 30 ms, STP/RSTP/MSTP
• Auto-IGMP Snooping, QoS, limitation de débit par port
• Sécurité : IEEE 802.1X, SNMP v1/v2/v3, SSH/SSL/HTTPS, 16 000 adresses MAC
• Interface graphique VLAN, port trunking et port mirroring
• Température étendue : -40 à +85°C
• Choc 200 g, vibration 50 g triaxial
• Alimentation redondante 10-49 VDC, protection ESD/surtension
• Certifications UL Class I Div. 2, IEEE 1613, NEMA TS1/TS2, ABS Type
• Montage rail DIN, boîtier métallique IP20, port USB Type B
• Logiciel N-View pour supervision centralisée
• MTBF > 2 millions d'heures, garantie 3 ans
