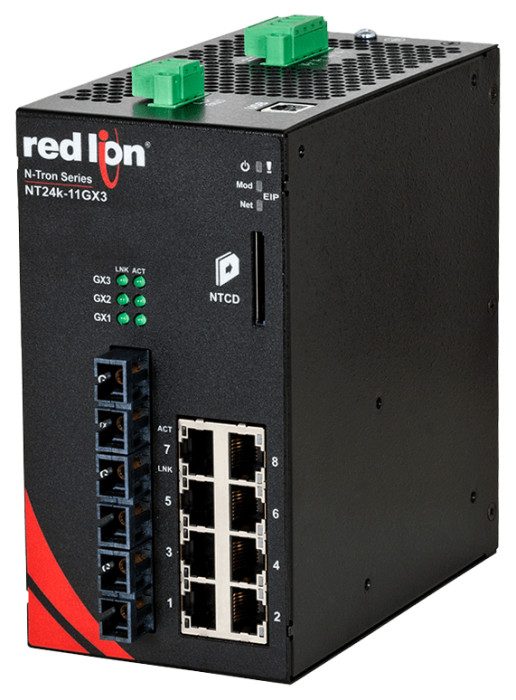

HMS Networks - N-Tron NT24K-11GXE3-SC-80

Switch manageable industriel Gigabit avec ports cuivre et fibre longue distance

Le switch N-Tron NT24K-11GXE3-SC-80 associe connectivité cuivre et fibre longue distance pour les applications industrielles exigeantes. Avec 8 ports 10/100/1000BaseTX RJ-45 et 3 ports fibre monomode 1000BaseFX SC d'une portée de 80 km, ce switch manageable garantit une communication fiable sur de grandes distances tout en offrant des fonctions avancées de gestion et de sécurité réseau.

Connectivité étendue avec fibre monomode 80 km

Les 3 ports fibre monomode avec connecteurs SC supportent des liaisons jusqu'à 80 km, idéales pour relier des sites distants ou des infrastructures étendues. Les 8 ports cuivre Gigabit auto-négociés détectent automatiquement la vitesse, le mode duplex et la configuration MDIX, simplifiant l'installation et le câblage.

Redondance réseau N-Ring avec temps de cicatrisation de ~30 ms

La technologie N-Ring propriétaire de N-Tron assure une récupération réseau en approximativement 30 ms en cas de défaillance d'un lien. Les ports N-Ring préconfigurés facilitent l'ajout de nouveaux switchs dans la topologie en anneau : il suffit de basculer le rôle du switch de « auto-member » à « manager » pour reconfigurer l'architecture. Le switch supporte également les protocoles STP, RSTP et MSTP pour garantir la continuité de service.

Sécurité renforcée pour les environnements industriels

Le NT24K-11GXE3-SC-80 intègre des mécanismes de sécurité avancés : authentification IEEE 802.1X avec serveur RADIUS, protocoles de gestion sécurisés SNMP v1/v2/v3, chiffrement SSH/SSL/HTTPS, table d'adresses MAC de 16 000 entrées et journalisation des événements via syslog. Ces fonctions protègent le réseau contre les accès non autorisés et les menaces potentielles.

Gestion avancée du trafic et qualité de service

Le switch dispose de fonctions de gestion du trafic incluant l'auto-configuration IGMP Snooping pour optimiser les flux multicast, la qualité de service (QoS) pour prioriser les données critiques, le contrôle des tempêtes de broadcast et multicast, ainsi que la limitation du débit entrant et sortant par port. Le port mirroring et le trunking de ports améliorent la supervision et la bande passante disponible. La configuration des VLAN bénéficie d'une interface graphique simplifiée offrant une vue logique du switch et de la répartition des ports et tags VLAN.

Logiciel N-View pour la gestion centralisée

Le logiciel N-View sous Windows permet de superviser et gérer plusieurs switchs N-Tron depuis une interface unique. Il centralise la gestion des firmwares, le regroupement des équipements et la planification des mises à jour, réduisant ainsi les temps d'arrêt et simplifiant l'administration du réseau.

Conception robuste pour environnements industriels sévères

Conçu pour fonctionner dans des conditions extrêmes, le NT24K-11GXE3-SC-80 supporte des températures de -40 °C à +85 °C et une humidité relative de 10 % à 95 % (sans condensation). Il résiste à des chocs de 200 g pendant 10 ms et à des vibrations de 50 g entre 5 et 20 Hz (montage sur cloison), assurant une fiabilité maximale dans les environnements industriels sévères. Le boîtier métallique IP20 se monte sur rail DIN grâce au support fourni.

Alimentation redondante et protection contre les surtensions

L'alimentation accepte une large plage de 10 à 49 VDC avec double entrée redondante pour une continuité de service optimale. Tous les ports cuivre sont protégés par des diodes de protection contre les décharges électrostatiques (ESD) et les surtensions, renforçant la durabilité de l'équipement.

Certifications pour environnements à risque

Le switch est certifié UL Class I, Division 2 pour les environnements dangereux selon les normes ANSI/ISA-12.12.01-2013 et CAN/CSA-C22.2. Il est conforme aux normes IEEE 1613 et NEMA TS1/TS2, dispose de l'homologation ABS Type pour les applications maritimes, et affiche un MTBF supérieur à 2 millions d'heures. Les certifications CE, EMC, FCC, RoHS et UL 508 garantissent sa conformité aux standards internationaux.

Caractéristiques principales

• 8 ports 10/100/1000BaseTX RJ-45 auto-négociés (vitesse, duplex, MDIX)
• 3 ports fibre monomode 1000BaseFX avec connecteurs SC, portée 80 km
• Redondance N-Ring avec cicatrisation ~30 ms, STP, RSTP, MSTP
• Sécurité : IEEE 802.1X, RADIUS, SNMP v1/v2/v3, SSH/SSL/HTTPS, 16 000 adresses MAC
• Gestion du trafic : IGMP Snooping, QoS, contrôle des tempêtes, limitation de débit par port
• VLAN avec interface graphique simplifiée, port mirroring, trunking
• Température de fonctionnement : -40 °C à +85 °C
• Chocs : 200 g @ 10 ms ; vibrations : 50 g @ 5-20 Hz (montage cloison)
• Alimentation redondante 10-49 VDC, protection inversée, diodes ESD/surtension sur ports cuivre
• Montage rail DIN (support inclus), boîtier métallique IP20
• Certifications UL Class I Div. 2, IEEE 1613, NEMA TS1/TS2, ABS Type, CE, RoHS
• Logiciel N-View pour gestion centralisée, port USB Type B
• Contact d'alarme configurable, journalisation syslog
• MTBF > 2 millions d'heures, garantie 3 ans
