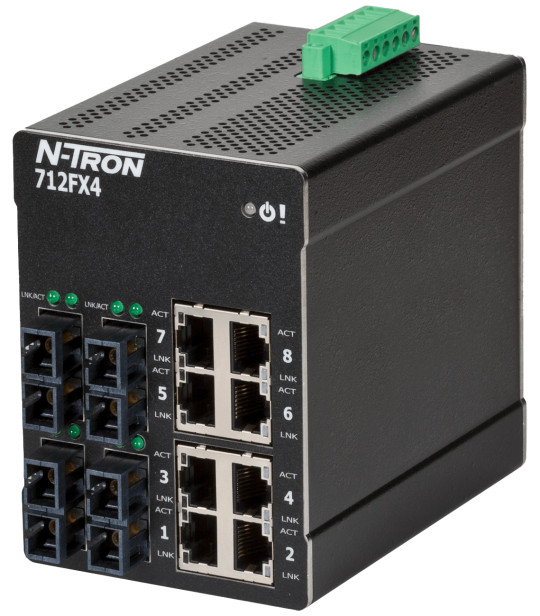

HMS Networks - N-Tron 712FXE4-SC-80

Switch Ethernet industriel manageable 12 ports avec fibre optique longue distance

Le switch HMS Networks - N-Tron 712FXE4-SC-80 offre une connectivité Ethernet robuste pour les environnements industriels exigeants. Il combine 8 ports cuivre 10/100BaseTX RJ45 auto-sensing et 4 ports fibre optique 100BaseFX monomode avec connecteurs SC, capables de couvrir des distances jusqu'à 80 km. Grâce à sa technologie store-and-forward et ses performances de commutation au débit maximal (wire speed) sur tous les ports, ce switch manageable garantit une transmission fiable des données dans les installations où les distances étendues et la résistance aux environnements difficiles sont critiques.

L'architecture manageable permet une configuration complète via navigateur web : SNMP v1/v2/v3, VLAN, Quality of Service (QoS), agrégation de liens (port trunking), port mirroring, IGMP snooping et RSTP. Le serveur DHCP intégré assure l'attribution automatique des adresses IP avec support des options 82 (relay), 61 et IP fallback. La sécurité renforcée repose sur un filtrage MAC par port (jusqu'à 8 000 adresses MAC) et un contrôle d'accès granulaire.

Redondance N-Ring avec temps de cicatrisation ~30 ms

La technologie propriétaire N-Ring assure une redondance active avec un temps de cicatrisation d'environ 30 ms en cas de défaillance. Le switch peut fonctionner en tant que membre ou gestionnaire d'anneau (Ring Manager), avec capacité de superviser jusqu'à 250 switches N-Tron sur un même anneau. Le gestionnaire fournit un diagnostic complet des défauts et un état de santé de l'anneau accessible via navigateur. Les protocoles Spanning Tree (STP) et Rapid Spanning Tree (RSTP) offrent des options de redondance supplémentaires pour les topologies complexes.

Gestion du trafic et supervision en temps réel

Le switch intègre des fonctions avancées de gestion du trafic : IGMP snooping automatique pour optimiser le multicast, Quality of Service (QoS) pour hiérarchiser les flux critiques, contrôle des tempêtes broadcast/multicast, limitation de débit d'entrée et de sortie par port (ingress/egress rate limiting). Les indicateurs LED sont configurables pour signaler les défaillances d'alimentation et l'état de l'anneau N-Ring. Le logiciel N-View pour Windows permet la supervision à distance et la visualisation de l'état du réseau en temps réel.

Configuration flexible et auto-sensing des ports cuivre

Les 8 ports 10/100BaseTX RJ45 sont auto-sensing pour le mode duplex et l'auto-MDIX, avec auto-configuration à la vitesse maximale par défaut. Ils peuvent également être configurés manuellement pour un contrôle précis. Les 4 ports fibre optique 100BaseFX monomode avec connecteurs SC assurent des liaisons longue distance jusqu'à 80 km, idéales pour interconnecter des sites distants ou des zones étendues sans répéteur intermédiaire.

Robustesse industrielle et certifications

Conçu pour les applications industrielles les plus exigeantes, le switch fonctionne de -40 °C à 70 °C et supporte une humidité relative de 5 % à 95 % (non condensante). Son boîtier métallique durci pour montage DIN-rail (support inclus) résiste aux chocs (200g @ 10ms) et vibrations (50g, 5-200Hz, triaxial). Il est certifié IEEE 1613, UL 508 Listed, ANSI/ISA-12.12.01-2007 Class I Division 2 Groups A–D (T4), GOST-R, CE, FCC et conforme RoHS. L'indice de protection IP20 et une altitude maximale d'installation de 3 048 m garantissent une fiabilité dans des environnements variés, avec un MTBF dépassant 2 millions d'heures.

Alimentation redondante et protection électrique

Le switch dispose d'une entrée d'alimentation redondante 10-49 VDC avec protection contre l'inversion de polarité. Des diodes de protection ESD et anti-surtension équipent tous les ports pour garantir l'intégrité du matériel face aux perturbations électriques. Un contact d'alarme configurable permet l'intégration dans des systèmes de supervision globaux.

Caractéristiques techniques

• Référence fabricant : 712FXE4-SC-80
• 12 ports Ethernet : 8x 10/100BaseTX RJ45 + 4x 100BaseFX SC monomode
• Distance fibre optique : 80 km
• Management : SNMP v1/v2/v3, configuration web, VLAN, QoS, RSTP
• Redondance N-Ring : temps de cicatrisation ~30 ms, jusqu'à 250 switches
• Sécurité : filtrage MAC par port (8 000 adresses), port trunking, port mirroring
• DHCP Server intégré : options 82, 61, IP fallback
• Alimentation : 10-49 VDC, entrée redondante, protection inversion polarité
• Température de fonctionnement : -40 °C à 70 °C
• Boîtier métal DIN-rail (109,2 x 78,7 x 116,8 mm), IP20
• Résistance : chocs 200g @ 10ms, vibrations 50g (5-200Hz, triaxial)
• Certifications : IEEE 1613, UL 508, Class I Div 2, CE, FCC, RoHS
• Poids : 1 359 g
• Garantie : 3 ans
