HMS Networks - N-Tron 714FXE6-SC-80

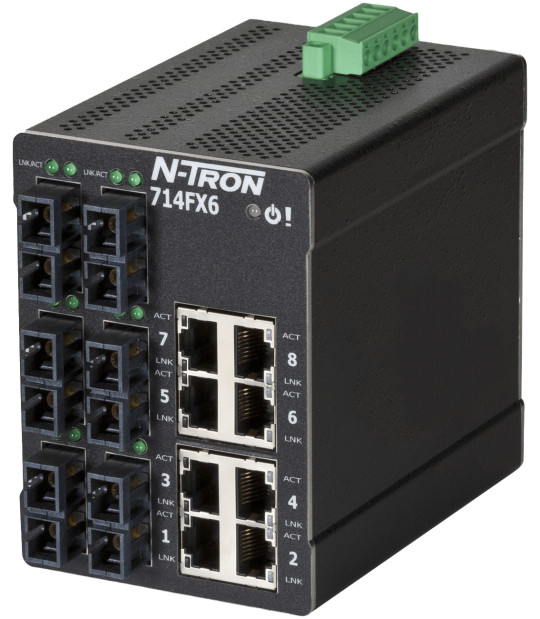

Switch manageable industriel N-Tron 714FXE6-SC-80 pour infrastructures réseau critiques

Le switch N-Tron 714FXE6-SC-80 combine connectivité cuivre et fibre optique longue distance dans un boîtier métallique renforcé conçu pour les environnements industriels les plus exigeants. Cette solution d'infrastructure réseau administrable offre 14 ports au total — 8 ports 10/100Base-TX RJ45 et 6 ports fibre optique 100Base-FX avec connecteurs SC monomode permettant une transmission sur 80 kilomètres — pour répondre aux besoins des applications nécessitant des liaisons étendues et une gestion réseau avancée.

Entièrement manageable via interface web, ce switch intègre les protocoles SNMP v1/v2/v3, la gestion des VLAN, la qualité de service (QoS), le port trunking, le port mirroring, IGMP et RSTP. La technologie N-Ring propriétaire assure une redondance réseau avec un temps de cicatrisation d'environ 30 millisecondes et supporte jusqu'à 250 switches N-Tron en anneau. Le gestionnaire d'anneau fournit un diagnostic complet des défauts et l'état de santé de l'anneau via navigateur web.

Architecture matérielle pour environnements sévères

• 8 ports cuivre 10/100Base-TX RJ45 avec détection automatique duplex et MDIX
• 6 ports fibre optique 100Base-FX monomode avec connecteurs SC, portée 80 km
• Boîtier métallique durci montage rail DIN (support inclus), dimensions : 10,9 × 7,9 × 11,7 cm
• Alimentation 10-49 VDC redondante avec protection contre l'inversion de polarité
• Protection ESD et diodes anti-surtension sur tous les ports
• Température de fonctionnement : -40 °C à +70 °C
• Résistance aux chocs : 200g @ 10 ms ; vibrations : 50g, 5-200 Hz, triaxial
• MTBF supérieur à 2 millions d'heures

Fonctions de gestion réseau avancées

• Interface de gestion web pour configuration complète
• SNMP v1/v2/v3 pour intégration dans les systèmes de supervision réseau
• VLAN pour segmentation et isolation du trafic
• Qualité de service (QoS) pour priorisation des flux critiques
• Port trunking et port mirroring pour agrégation de bande passante et diagnostic
• IGMP snooping automatique pour optimisation du trafic multicast
• Contrôle de tempête broadcast/multicast
• Limitation de débit ingress/egress par port
• Sécurité renforcée : filtrage d'adresses MAC par port (jusqu'à 8 000 adresses MAC)
• Serveur DHCP intégré avec Option 82 relay, Option 61 et IP fallback
• Surveillance à distance via logiciel N-View sous Windows

Redondance réseau avec technologie N-Ring

Le 714FXE6-SC-80 intègre la technologie N-Ring permettant de constituer des topologies en anneau redondantes avec un temps de cicatrisation d'environ 30 millisecondes en cas de défaillance. L'anneau supporte jusqu'à 250 switches N-Tron administrables. Le gestionnaire d'anneau (Ring Manager) assure un diagnostic complet des défauts et fournit l'état de santé de l'anneau via interface web. Le switch supporte également les protocoles STP et RSTP pour les topologies redondantes standard.

Ports cuivre auto-configurables

Les 8 ports 10/100Base-TX RJ45 intègrent la détection automatique de duplex et MDIX. Par défaut, les ports se configurent automatiquement à la vitesse maximale disponible, avec possibilité de forçage manuel. Tous les ports cuivre offrent des performances wire speed pour un débit optimal sans goulot d'étranglement.

Supervision et signalisation

• Indicateurs LED configurables pour signaler les défaillances d'alimentation et l'état N-Ring
• Contact d'alarme configurable
• Surveillance en temps réel via logiciel N-View

Certifications et conformité industrielle

• Conformité IEEE 1613
• UL 508 Listed
• ANSI/ISA 12.12.01-2007 Class I Division 2 Groups A–D (T4A) pour environnements dangereux
• Certification GOST-R
• Certifications CE, FCC, RoHS
• Indice de protection : IP20
• Altitude d'installation maximale : 3 048 mètres
• Humidité relative : 5 % à 95 % (sans condensation)

Caractéristiques techniques N-Tron 714FXE6-SC-80

• Référence fabricant : 714FXE6-SC-80
• Nombre total de ports : 14
• Ports cuivre : 8 × 10/100Base-TX RJ45
• Ports fibre : 6 × 100Base-FX SC monomode, portée 80 km
• Connectique : 8 × RJ45, 6 × SC, 1 × USB Type B
• Type de switch : manageable (fully managed)
• Gestion réseau : SNMP v1/v2/v3, interface web
• Redondance : N-Ring Member/Manager (~30 ms), STP, RSTP
• Fonctions avancées : VLAN, QoS, IGMP snooping, port trunking, port mirroring
• Sécurité : filtrage MAC par port (8 000 adresses)
• Serveur DHCP : Option 82 relay, Option 61, IP fallback
• Alimentation : 10-49 VDC, entrées redondantes
• Montage : rail DIN (support inclus)
• Dimensions : 10,9 × 7,9 × 11,7 cm
• Poids : 1 359 g
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Résistance : chocs 200g @ 10 ms, vibrations 50g 5-200 Hz triaxial
• Garantie : 3 ans
• Pays d'origine : États-Unis
