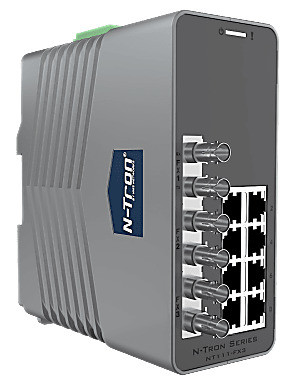

HMS Networks - N-Tron NT-111-FX3-ST00

Le switch industriel HMS Networks - N-Tron NT-111-FX3-ST00 combine robustesse et simplicité d'installation pour les environnements industriels exigeants. Ce modèle non manageable de la série NT100 offre une connectivité fiable en cuivre et fibre optique, avec une température de fonctionnement étendue et des certifications adaptées aux applications critiques en usine, transport ferroviaire et installations maritimes.

Architecture réseau cuivre et fibre

Le NT-111-FX3-ST00 intègre 8 ports 10/100BaseTX RJ45 avec fonction auto-MDIX et négociation automatique vitesse/duplex (full/half duplex), ainsi que 3 ports 100BaseFX fibre multimode équipés de connecteurs ST permettant des liaisons jusqu'à 2 km. Cette combinaison de 11 ports au total facilite l'intégration d'équipements cuivre locaux et la connexion longue distance via fibre optique.

Performances et technologie store-and-forward

Le switch délivre un débit total de 1,0 Gb/s grâce à sa technologie store-and-forward garantissant l'intégrité des trames transmises. Les ports RJ45 négocient automatiquement la vitesse (10/100 Mbps) et le contrôle de flux, assurant une communication wire-speed entre les équipements connectés.

Robustesse industrielle et certifications étendues

Le boîtier métallique montable sur rail DIN EN 50022 (ou en panneau avec kit optionnel) résiste à des conditions extrêmes : température de fonctionnement de -40 °C à +85 °C, humidité relative 10 % à 95 % (sans condensation), chocs 200 g @ 10 ms (IEC 68-2-27) et vibrations 15 g @ 5-200 Hz (IEC 68-2-6). Le produit bénéficie d'une fiabilité MTBF supérieure à 1,2 million d'heures.

Les certifications incluent UL Class I Division 2, ATEX, IECEx pour les zones à risque, EN 50155, EN 50121, EN 61373 pour les applications ferroviaires, et ABS Type Approval pour les installations maritimes. Le switch est conforme IEEE 802.3 et dispose de protections ESD et surtension sur tous les ports RJ45.

Alimentation et supervision

Deux entrées d'alimentation 10-49 VDC redondantes garantissent la continuité de service en cas de défaillance d'une source. La protection contre les inversions de polarité évite les incidents lors du câblage. Des LED de statut indiquent l'activité de chaque port (link/activity) et l'état d'alimentation, facilitant la supervision visuelle.

Dimensions et installation

• Dimensions nettes (L×H×P) : 57,1 × 136,1 × 129,8 mm
• Poids net : 820 g
• Montage rail DIN EN 50022 standard ou panneau (kit optionnel)
• Indice de protection : IP20
• Garantie constructeur : 3 ans

Applications typiques

Le NT-111-FX3-ST00 convient à l'acquisition de données, au contrôle de processus industriels, aux réseaux d'automatisme nécessitant des liaisons fibre optique pour l'isolation galvanique ou l'extension de distance, ainsi qu'aux environnements ferroviaires, maritimes et industriels sévères.
