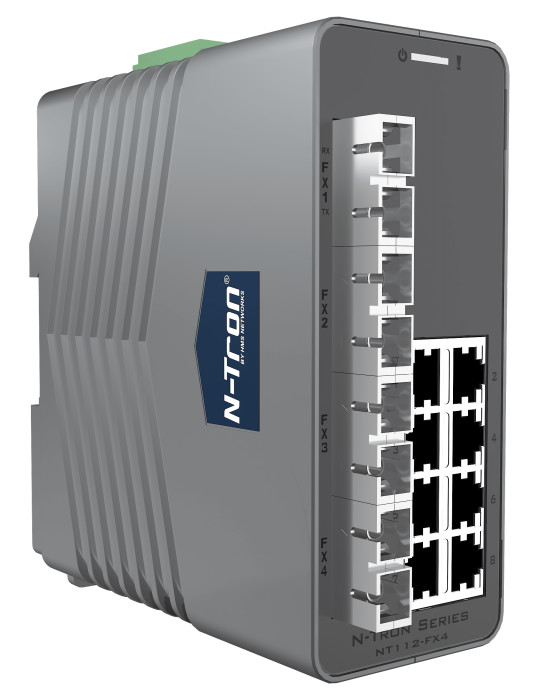

HMS Networks - N-Tron NT-112-FX4-SC15

Switch industriel 12 ports HMS Networks - N-Tron NT-112-FX4-SC15

Le HMS Networks - N-Tron NT-112-FX4-SC15 est un switch Ethernet industriel non manageable conçu pour des déploiements en environnements sévères. Avec sa combinaison de 8 ports cuivre et 4 ports fibre optique singlemode, ce switch de la série N-Tron NT100 assure une connectivité robuste et fiable pour les applications d'acquisition de données, les E/S Ethernet et le contrôle de processus industriels.

Le boîtier métallique durci et compact, montable sur rail DIN, supporte des températures étendues de -40 °C à +85 °C et répond aux exigences strictes des environnements industriels : vibrations, chocs, fluctuations thermiques et interférences électromagnétiques. Le NT-112-FX4-SC15 offre une fiabilité exceptionnelle avec un MTBF supérieur à 1,2 million d'heures.

Architecture et connectivité du NT-112-FX4-SC15

Le switch dispose de 8 ports 10/100BaseTX RJ45 avec technologie auto-MDIX et négociation automatique de la vitesse et du contrôle de flux, éliminant le besoin de câbles croisés. Les ports supportent les modes full et half duplex.

Les 4 ports 100BaseFX singlemode intègrent des connecteurs SC et permettent des liaisons fibre optique jusqu'à 15 km, idéales pour interconnecter des bâtiments distants ou des zones géographiquement séparées au sein d'une installation industrielle.

La technologie store-and-forward assure un débit agrégé pouvant atteindre 1 Gb/s avec un temps d'arrêt minimal, garantissant la continuité des communications critiques.

Alimentation redondante et protection

Le NT-112-FX4-SC15 intègre des entrées d'alimentation DC redondantes acceptant une plage de 10 à 49 VDC, assurant une disponibilité maximale en cas de défaillance d'une source d'alimentation. Une protection contre l'inversion de polarité est intégrée.

Tous les ports RJ45 sont protégés contre les décharges électrostatiques (ESD) et les surtensions, renforçant la résilience du switch dans les environnements électriquement perturbés.

Certifications et conformité réglementaire

Le switch HMS Networks - N-Tron NT-112-FX4-SC15 répond aux standards les plus exigeants de l'industrie :

• UL Class I, Division 2 pour les zones à risques
• ATEX et IECEx pour les environnements explosifs
• EN 50155, EN 50121 et EN 61373 pour les applications ferroviaires
• ABS Type Approval pour les installations maritimes et offshore
• Conformité IEEE 802.3

Ces certifications font du NT-112-FX4-SC15 un équipement adapté aux secteurs pétrolier et gazier, transport ferroviaire, naval, ainsi qu'aux installations en zones dangereuses.

Supervision et diagnostic

Le switch intègre des indicateurs LED pour chaque port, affichant l'état du lien et l'activité réseau, ainsi que l'état de l'alimentation. Cette visualisation immédiate facilite le diagnostic et la maintenance sur site.

Conception robuste pour environnements industriels

Le boîtier métallique du NT-112-FX4-SC15 offre une protection IP20 et résiste aux conditions suivantes :

• Température de fonctionnement : -40 °C à +85 °C
• Humidité relative : 10 % à 95 % (sans condensation)
• Choc : 200 g @ 10 ms (IEC 68-2-27) en position non opérationnelle
• Vibrations : 15 g @ 5-200 Hz (IEC 68-2-6) en fonctionnement
• Altitude maximale d'installation : 3048 mètres

Le montage sur rail DIN EN 50022 standard simplifie l'installation en armoires et tableaux électriques, avec option de montage panneau disponible.

Applications typiques du NT-112-FX4-SC15

Le switch HMS Networks - N-Tron NT-112-FX4-SC15 convient aux applications suivantes :

• Interconnexion de sites distants en fibre optique (jusqu'à 15 km)
• Réseaux d'automatisme industriel et contrôle de processus
• Supervision et acquisition de données SCADA
• Installations ferroviaires et tramways
• Infrastructures pétrolières, gazières et pétrochimiques
• Applications maritimes et offshore
• Production d'énergie et infrastructures électriques
• Automatisation de bâtiments industriels

Spécifications techniques du NT-112-FX4-SC15

• Référence fabricant : NT-112-FX4-SC15
• Ports cuivre : 8 × 10/100BaseTX RJ45 auto-MDIX
• Ports fibre : 4 × 100BaseFX SC singlemode 15 km
• Débit agrégé : jusqu'à 1 Gb/s
• Alimentation : 10-49 VDC (entrées redondantes, protection inversion polarité)
• Température de fonctionnement : -40 °C à +85 °C
• Montage : Rail DIN EN 50022
• Dimensions (L × H × P) : 57,1 × 136,1 × 129,8 mm
• Poids : 820 g
• Boîtier : métallique, protection IP20
• MTBF : > 1,2 million d'heures
• Garantie : 3 ans
• Origine : États-Unis
