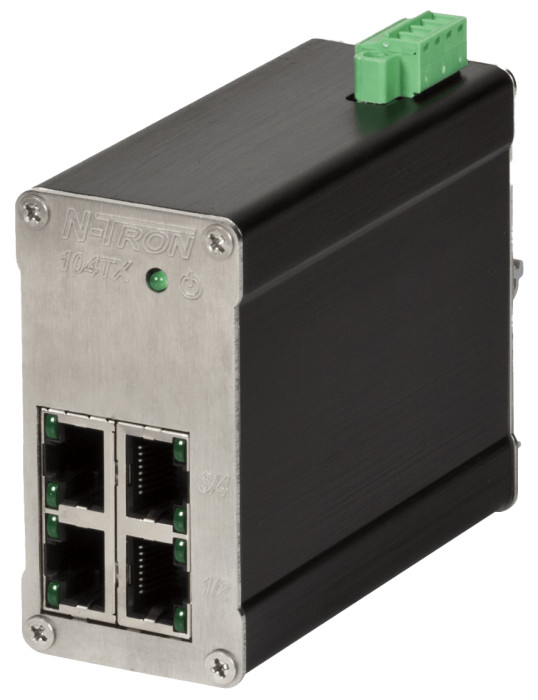

HMS Networks - N-Tron 104TX

Le switch Ethernet industriel HMS Networks - N-Tron 104TX offre une connectivité fiable et économique pour les applications de collecte de données et de contrôle dans les environnements industriels exigeants. Ce switch plug-and-play 4 ports délivre des performances de commutation Layer 2 à pleine vitesse dans un boîtier compact et robuste en métal, conçu pour résister aux conditions difficiles des installations industrielles.

Architecture réseau et performances

Le 104TX intègre 4 ports RJ-45 auto-détection 10/100Base-TX avec technologie store-and-forward assurant une communication à pleine vitesse, un débit élevé et un temps d'arrêt minimal. Chaque port détecte automatiquement le mode duplex (full/half), la vitesse et le MDIX, éliminant les collisions réseau et permettant une mise à niveau transparente de la bande passante des installations existantes. Le contrôle automatique de la vitesse et du flux optimise la configuration des ports RJ-45 sans intervention manuelle.

Capacité et adressage

Le switch prend en charge jusqu'à 2 000 adresses MAC, permettant une intégration dans des architectures réseau avancées et complexes. Des indicateurs LED affichent l'état de liaison et l'activité de chaque port pour une supervision visuelle immédiate du réseau.

Conception industrielle renforcée

Le boîtier métallique montage sur rail DIN 35 mm présente des dimensions compactes de 7,3 cm × 3,8 cm × 9,0 cm, optimisant l'encombrement dans les armoires électriques. L'indice de protection IP30 et les spécifications environnementales étendues garantissent des performances robustes dans les environnements industriels sévères et dangereux. La plage de température de fonctionnement s'étend de -40 °C à 80 °C, avec une température de stockage allant de -40 °C à 85 °C. L'humidité relative supportée varie de 10 % à 95 % sans condensation, et l'altitude d'installation maximale atteint 3 048 mètres. Le MTBF dépasse 2 millions d'heures.

Alimentation et protections

Le 104TX dispose d'entrées d'alimentation DC redondantes acceptant une plage de 10 à 30 VDC avec protection contre l'inversion de polarité, renforçant la fiabilité de l'alimentation. Tous les ports bénéficient de protections ESD et contre les surtensions.

Certifications et conformité

Le switch est conforme à la norme IEEE 802.3 et certifié UL Class I, Division 2, avec approbation CE. Il répond aux exigences de la norme EN 50155 pour les applications ferroviaires et à l'approbation ABS Type pour les environnements maritimes. Les certifications incluent CE, DNV, FCC, RoHS et UL.

Spécifications techniques

• 4 ports RJ-45 10/100Base-TX auto-détection full/half duplex
• Technologie de commutation Layer 2 store-and-forward à pleine vitesse
• Support de 2 000 adresses MAC
• Alimentation 10-30 VDC redondante avec protection contre l'inversion de polarité
• Température de fonctionnement : -40 °C à 80 °C
• Boîtier métal montage DIN-rail 35 mm : 7,3 × 3,8 × 9,0 cm
• Indice de protection IP30
• Poids : 454 g
• Certifications : CE, DNV, FCC, RoHS, UL, EN 50155, ABS Type
• MTBF : plus de 2 millions d'heures
• Garantie : 3 ans
