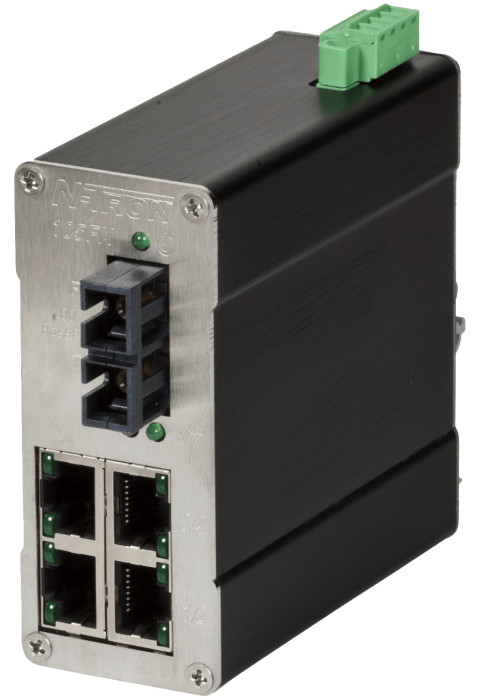

HMS Networks - N-Tron 105FX-SC

Le switch HMS Networks - N-Tron 105FX-SC offre une connectivité Ethernet cuivre et fibre optique économique pour les environnements industriels exigeants. Ce switch plug-and-play sans configuration combine quatre ports RJ45 et un port fibre multimode dans un boîtier métal compact monté sur rail DIN, idéal pour l'acquisition de données, le contrôle industriel et les E/S Ethernet distribuées.

Architecture réseau et connectivité

Le 105FX-SC dispose de 4 ports 10/100BaseTX RJ45 avec auto-négociation de la vitesse, du mode duplex et MDIX, complétés par 1 port fibre optique 100BaseFX multimode équipé de connecteurs SC. La technologie store-and-forward garantit une commutation Layer 2 à pleine vitesse avec élimination des collisions réseau. Le port fibre assure des liaisons longue distance jusqu'à 2 km sans répéteur.

Performance et capacité

• Support jusqu'à 2 000 adresses MAC pour architectures réseau complexes
• Commutation automatique full/half duplex sur ports RJ45
• Contrôle de flux automatique sur tous les ports
• Débit fil complet (wire speed) avec latence minimale
• MTBF supérieur à 2 millions d'heures

Installation et supervision

Le boîtier métal compact (89 × 38 × 90 mm) se fixe sur rail DIN 35 mm. Des indicateurs LED affichent l'état de liaison et l'activité de chaque port ainsi que l'alimentation. L'indice de protection IP20 convient aux armoires et tableaux électriques industriels.

Alimentation redondante

Deux entrées d'alimentation redondantes 10-30 VDC avec protection contre l'inversion de polarité assurent une disponibilité maximale. Tous les ports RJ45 intègrent une protection ESD et surtension.

Environnement industriel sévère

• Température de fonctionnement : -40 à +70 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 10 à 95 % sans condensation
• Altitude maximale : 3048 mètres
• Conforme IEEE 802.3, certifications UL Class I Division 2, CE
• Homologations EN 50155 (ferroviaire) et ABS (marine)

Applications typiques

Le switch N-Tron 105FX-SC s'adapte aux installations industrielles nécessitant une liaison fibre pour isoler électriquement des segments réseau distants ou traverser des zones soumises à interférences électromagnétiques : automatismes d'usine, systèmes SCADA, réseaux d'E/S déportées, infrastructures critiques et environnements classés dangereux.
