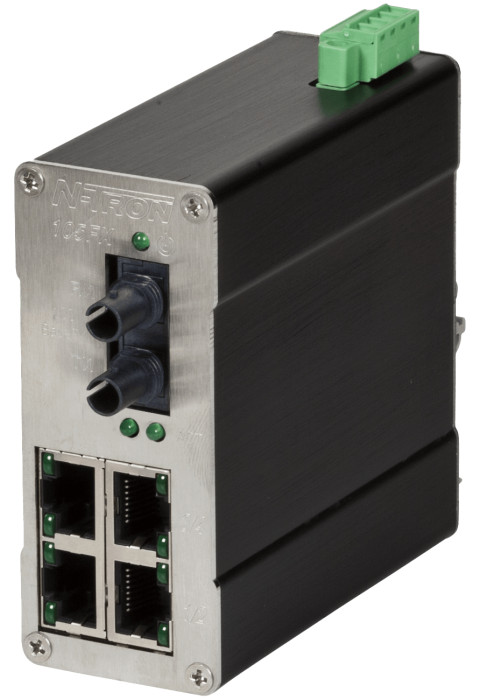

HMS Networks - N-Tron 105FX-ST

Le switch Ethernet industriel HMS Networks - N-Tron 105FX-ST constitue une solution plug-and-play économique pour la collecte de données, le contrôle et les applications Ethernet I/O en environnement industriel. Ce switch non manageable de 5 ports combine connectivité cuivre et fibre optique dans un boîtier métallique compact et robuste, offrant des performances optimales pour la commutation Layer 2 haute vitesse dans les environnements industriels exigeants.

Architecture réseau et connectivité

Le switch dispose de 4 ports RJ-45 10/100BaseTX auto-détection (duplex, vitesse et MDIX) et d'1 port 100BaseFX multimode avec connecteurs ST permettant des liaisons jusqu'à 2 km sans répéteur. La technologie de commutation Ethernet rend tous les ports RJ-45 capables de fonctionner en full/half duplex. Le switch prend en charge jusqu'à 2 000 adresses MAC, permettant l'intégration dans des architectures réseau complexes. La technologie store-and-forward garantit une communication à pleine vitesse (wire speed) avec débit élevé et temps d'arrêt minimal, éliminant les collisions réseau pour améliorer la bande passante des installations existantes.

Mécanisme de régulation automatique

Le switch négocie et configure automatiquement la vitesse et le contrôle de flux des ports RJ-45. Les ports copper auto-détectent le duplex, la vitesse et le MDIX, simplifiant le déploiement et réduisant les interventions de configuration.

Installation et supervision

Le boîtier métallique durci se fixe sur rail DIN 35 mm (support inclus) avec des dimensions compactes de 89 × 38 × 90 mm pour une empreinte minimale. Des LED de statut affichent le lien et l'activité de chaque port ainsi que l'état de l'alimentation. Le switch offre des entrées d'alimentation redondantes 10-30 VDC pour une fiabilité accrue, avec protection ESD et surtension sur tous les ports RJ-45 intégrés.

Robustesse industrielle

Conçu pour les environnements industriels difficiles et dangereux, le 105FX-ST présente un indice de protection IP20 et fonctionne de -40 °C à +70 °C, avec stockage de -40 °C à +85 °C. L'humidité relative supportée atteint 10 % à 95 % (sans condensation) et l'altitude maximale d'installation s'élève à 3 048 mètres. La fiabilité du switch est attestée par un MTBF dépassant 2 millions d'heures.

Certifications et conformité

Le switch est conforme IEEE 802.3 et certifié UL Class I, Division 2 pour emplacements dangereux (groupes A–D, ANSI/ISA 12.12.01-2000, T4A), ainsi que pour emplacements non dangereux. Il bénéficie des homologations CE, FCC, RoHS, EN 50155 (ferroviaire) et ABS Type Approval pour applications maritimes. Le switch est couvert par une garantie de 3 ans et pèse 270 g (net).
