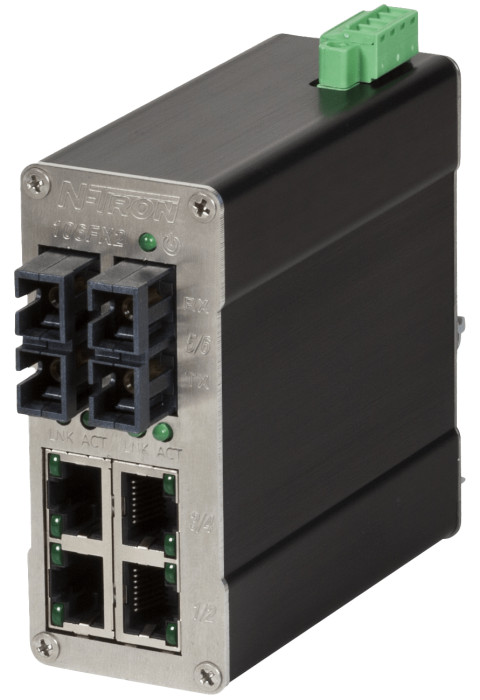

HMS Networks - N-Tron 106FX2-SC

Le switch Ethernet industriel HMS Networks - N-Tron 106FX2-SC offre une connectivité cuivre et fibre optique dans un format compact adapté aux environnements industriels exigeants. Ce switch non manageable plug-and-play de 6 ports combine quatre ports cuivre 10/100Base-TX RJ45 auto-négociés et deux ports fibre optique 100Base-FX multimode avec connecteurs SC, permettant des liaisons jusqu'à 2 km sans répéteur. Son boîtier métallique durci DIN-rail de 89 × 38 × 90 mm garantit une installation simple et une protection IP30.

Architecture réseau cuivre et fibre optique

Le 106FX2-SC intègre quatre ports 10/100Base-TX RJ45 avec auto-négociation de la vitesse, du mode duplex et de la polarité MDIX. La technologie de commutation store-and-forward assure une communication pleine vitesse avec un débit maximum et un temps d'arrêt minimal. Les deux ports 100Base-FX multimode avec connecteurs SC standard permettent des liaisons fibre optique longue distance jusqu'à 2 km, idéales pour étendre le réseau au-delà des limitations du cuivre.

Fiabilité pour environnements industriels sévères

Conçu pour les applications industrielles critiques, le switch fonctionne sur une plage de température étendue de -40 à +70 °C avec une humidité relative de 10 à 95 % sans condensation. Les entrées d'alimentation redondantes 10-30 VDC assurent une disponibilité continue, tandis que les protections ESD et contre les surtensions équipent tous les ports RJ45. Le boîtier métallique IP30 résiste aux chocs et vibrations, avec un MTBF supérieur à 2 millions d'heures.

Déploiement plug-and-play simplifié

Le 106FX2-SC ne nécessite aucune configuration : il suffit de le raccorder pour commencer à commuter les trames Ethernet. La commutation Layer 2 pleine vitesse élimine les collisions réseau et optimise la bande passante disponible. Le switch supporte jusqu'à 2 000 adresses MAC pour s'intégrer à des architectures réseau complexes. Des LED de statut affichent l'état de liaison et l'activité de chaque port ainsi que l'alimentation.

Certifications et conformité industrielle

Le switch est certifié UL Class I, Division 2 pour les environnements dangereux, homologué CE et conforme IEEE 802.3. Il dispose de l'approbation ABS Type pour les applications maritimes et répond aux exigences RoHS. Le montage sur rail DIN 35 mm avec support inclus facilite l'intégration dans les armoires industrielles jusqu'à 3 048 m d'altitude.

Caractéristiques techniques

• 6 ports Ethernet : 4× 10/100Base-TX RJ45 + 2× 100Base-FX multimode SC
• Distance fibre optique : 2 km sans répéteur
• Commutation Layer 2 store-and-forward pleine vitesse
• Auto-négociation vitesse, duplex et MDIX sur ports RJ45
• Capacité de table d'adresses MAC : 2 000 entrées
• Alimentation : 10-30 VDC avec entrées redondantes
• Protection inverse de polarité, ESD et surtensions sur RJ45
• Température de fonctionnement : -40 à +70 °C
• Humidité relative : 10 à 95 % sans condensation
• Boîtier métallique IP30, montage DIN-rail 35 mm
• Dimensions : 89 × 38 × 90 mm, poids 726 g
• LED de statut par port et alimentation
• MTBF : > 2 000 000 heures
• Certifications : UL Class I Div 2, CE, ABS, IEEE 802.3, RoHS
• Garantie : 3 ans
