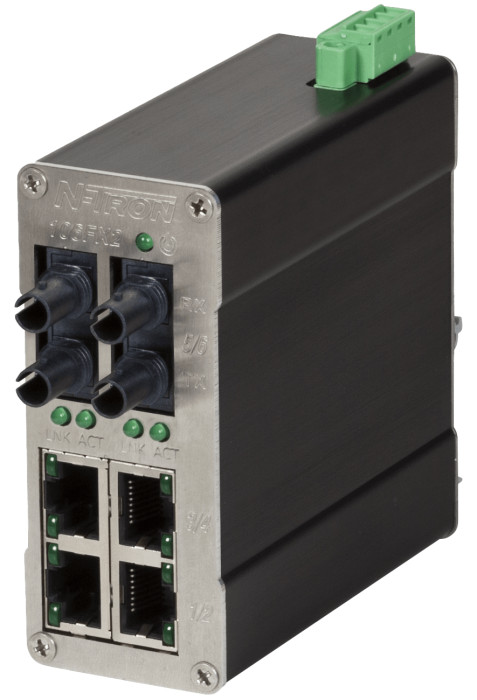

HMS Networks - N-Tron 106FX2-ST

Le switch industriel HMS Networks - N-Tron 106FX2-ST répond aux besoins de collecte de données, de contrôle et d'E/S Ethernet dans les environnements industriels exigeants. Ce switch plug-and-play associe connectivité cuivre et fibre optique dans un boîtier compact et robuste, pour une installation simple et une fiabilité éprouvée.

Architecture réseau 6 ports cuivre et fibre

Le 106FX2-ST intègre 4 ports 10/100Base-TX RJ45 auto-négociés (vitesse, duplex, MDIX) et 2 ports fibre optique 100Base-FX multimode avec connecteurs ST, offrant une portée de 2 km sans répéteur. Cette configuration permet d'étendre les liaisons Ethernet sur de longues distances tout en maintenant des connexions locales à haut débit.

Technologie store-and-forward et performances Layer 2

Grâce à la technologie store-and-forward, le switch assure une commutation Layer 2 à pleine vitesse, élimine les collisions réseau et garantit un débit élevé avec un temps d'arrêt minimal. Les ports RJ45 sont compatibles full/half duplex, avec négociation automatique de la vitesse et du contrôle de flux.

Haute capacité d'adresses MAC

Le 106FX2-ST supporte jusqu'à 2 000 adresses MAC, permettant son intégration dans des architectures réseau complexes et étendues.

Boîtier métal renforcé pour environnements sévères

Conçu pour les conditions industrielles difficiles, le switch est livré dans un boîtier métal IP30 montable sur rail DIN 35 mm (support inclus). Ses dimensions compactes (8,9 × 3,8 × 9,0 cm) facilitent l'intégration dans les armoires et les installations à espace réduit. Poids : 320 g.

Plage de température étendue et fiabilité

Le 106FX2-ST fonctionne de -40 °C à +70 °C et supporte une humidité relative de 10 % à 95 % (sans condensation). Il est certifié pour une MTBF supérieure à 2 millions d'heures et respecte les normes IEEE 802.3, avec homologations UL Class I Division 2, CE, ABS Type Approval pour applications maritimes, et conformité RoHS.

Alimentation redondante et protections intégrées

Le switch dispose de deux entrées d'alimentation DC redondantes (10-30 VDC) avec protection contre les inversions de polarité, ainsi que de protections ESD et surtensions sur tous les ports RJ45 intégrés.

Supervision visuelle par LED

Des indicateurs LED affichent l'état et l'activité de chaque port, ainsi que l'alimentation, pour un diagnostic rapide et simplifié.

Applications typiques

• Collecte de données industrielles
• Contrôle et automation d'usine
• Réseaux Ethernet I/O
• Extension de réseau par fibre optique
• Installations maritimes et environnements sévères
• Data centers industriels

Caractéristiques techniques principales

• Ports : 4× RJ45 10/100Base-TX + 2× ST 100Base-FX multimode
• Portée fibre : 2 km
• Nombre d'adresses MAC : 2 000
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Alimentation : 10-30 VDC, double entrée redondante
• Montage : rail DIN 35 mm (support inclus)
• Boîtier : métal IP30
• Dimensions : 8,9 × 3,8 × 9,0 cm
• Poids : 320 g
• Altitude maximale d'installation : 3 048 m
• Certifications : CE, DNV, FCC, RoHS, UL Class I Division 2, ABS Type Approval
• Garantie : 3 ans
