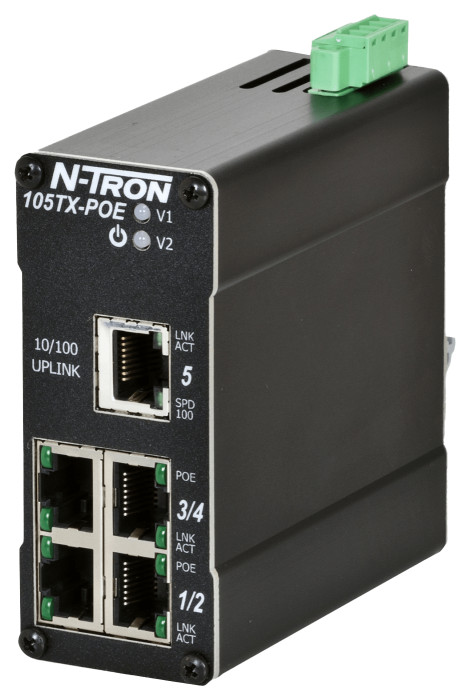

HMS Networks - N-Tron 105TX-POE-MDR

Le HMS Networks - N-Tron 105TX-POE-MDR est un switch industriel non manageable qui associe connectivité Ethernet et alimentation PoE dans un format compact monté sur rail DIN. Avec ses 4 ports PoE IEEE 802.3af sur 5 ports cuivre 10/100 Mbps, il permet d'alimenter et de connecter simultanément caméras IP, points d'accès sans fil ou équipements compatibles PoE sans câblage électrique dédié. La technologie Plug-and-Play facilite la mise en œuvre dans les environnements industriels exigeants : automatisation, transport ferroviaire, installations maritimes ou zones classées ATEX.

Architecture réseau simplifiée

Les cinq ports RJ45 détectent automatiquement la vitesse (10 ou 100 Mbps), le mode duplex (intégral ou semi-duplex) et la polarité (Auto-MDIX). La commutation Ethernet full-duplex élimine les collisions réseau et autorise une bande passante cumulée jusqu'à 1 Gb/s. La table d'adresses MAC stocke jusqu'à 2 000 adresses pour prendre en charge des architectures réseau complexes. Les LED de statut indiquent l'activité et l'état de liaison de chaque port ainsi que l'état d'alimentation générale.

Power over Ethernet IEEE 802.3af

Quatre des cinq ports fournissent jusqu'à 15,4 W par port conformément à la norme IEEE 802.3af, soit 13 W disponibles côté équipement alimenté (PD). Le switch détecte automatiquement la présence d'un récepteur PoE compatible et active l'alimentation uniquement si nécessaire. En cas de défaut détecté sur un port PoE, le système désactive automatiquement l'alimentation du port concerné tout en maintenant la transmission de données, protégeant ainsi les équipements et préservant la disponibilité du réseau.

Alimentation redondante et protection électrique

Deux entrées d'alimentation 10-30 VDC redondantes garantissent la continuité de service. Une protection contre les inversions de polarité ainsi qu'une protection ESD et contre les surtensions sur tous les ports RJ45 assurent la fiabilité dans les environnements électriquement perturbés. La consommation est optimisée en fonction de la charge PoE connectée.

Conception durcie pour environnements sévères

Le boîtier métallique IP20 (dimensions 97 × 38 × 90 mm, poids 725 g) se fixe sur rail DIN 35 mm grâce au clip métallique fourni. La plage de température étendue de -40 à +85 °C et l'humidité relative de 10 à 95 % non condensante permettent un fonctionnement fiable dans les environnements industriels, maritimes ou ferroviaires. La conception sans ventilateur élimine les pièces mobiles sujettes à l'usure.

Certifications industrielles et normatives

• IEEE 802.3 et IEEE 802.3af (Power over Ethernet)
• UL Classe I Division 2 (zones ATEX gaz et poussières)
• Certification maritime DNV (Det Norske Veritas)
• Normes ferroviaires EN 50155, EN 50121 et EN 61373
• Marquage CE et certification FCC
• Conformité RoHS

Spécifications techniques

• 5 ports RJ45 10/100BaseTX auto-négociés (full/half-duplex, Auto-MDIX)
• 4 ports PoE IEEE 802.3af : 15,4 W par port, 13 W au PD
• Table d'adresses MAC : 2 000 adresses
• Bande passante de commutation : jusqu'à 1 Gb/s
• Alimentation : 10-30 VDC (entrées redondantes)
• Température de fonctionnement : -40 à +85 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 10 à 95 % (non condensante)
• Altitude maximale d'installation : 3 048 m
• Indice de protection : IP20
• Montage : rail DIN 35 mm (clip métallique inclus)
• Dimensions (L × H × P) : 97 × 38 × 90 mm
• Poids : 725 g
• MTBF : supérieur à 2 millions d'heures
• Garantie : 3 ans

Applications types

• Alimentation de caméras IP industrielles de surveillance
• Connexion de points d'accès Wi-Fi en usine ou entrepôt
• Réseaux de capteurs et d'équipements PoE en zone classée
• Installations ferroviaires (matériel roulant, signalisation)
• Automatisation maritime et offshore
• Installations pétrolières et gazières
• Réseaux de contrôle d'accès et de détection incendie
