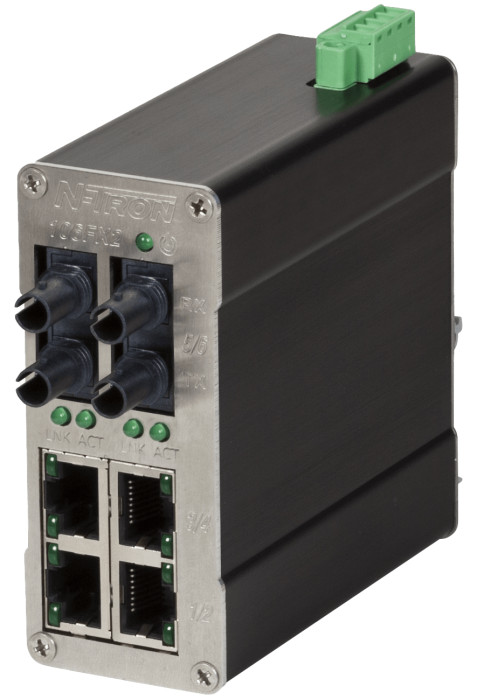

HMS Networks - N-Tron 106FX2-ST-MDR

Le switch industriel non manageable N-Tron 106FX2-ST-MDR constitue une solution Ethernet Plug-and-Play économique pour l'acquisition de données, les applications de contrôle et les entrées/sorties Ethernet dans les environnements industriels exigeants. Combinant connectivité cuivre et fibre optique dans un boîtier compact métallique rail DIN IP30, ce switch 6 ports assure une communication réseau fiable et performante dans les conditions difficiles de l'usine, sans nécessiter de configuration.

Architecture réseau cuivre et fibre optique

Le 106FX2-ST-MDR intègre 4 ports cuivre 10/100BaseT RJ45 avec détection automatique de la vitesse, du mode duplex (semi-duplex/full-duplex) et de la polarité (Auto-MDIX). Ces ports RJ45 s'adaptent automatiquement aux équipements connectés sans nécessiter de câbles croisés.

Deux ports fibre optique 100BaseFX multimode ST duplex permettent d'étendre le réseau sur de longues distances. La technologie fibre multimode offre une portée de 2 km sans répéteur, idéale pour relier des bâtiments distants ou des zones d'installation éloignées en milieu industriel.

Commutation store-and-forward haute performance

Le switch N-Tron 106FX2-ST-MDR utilise une architecture de commutation store-and-forward qui élimine les collisions réseau et garantit un débit optimal. Cette technologie assure un switching Layer 2 à pleine vitesse avec un débit agrégé pouvant atteindre jusqu'à 1,2 Gb/s, tout en réduisant au minimum les temps d'arrêt réseau.

Le switch supporte jusqu'à 2000 adresses MAC, ce qui permet de déployer des architectures réseau complexes et évolutives dans l'environnement de production.

Supervision visuelle et diagnostic rapide

Des indicateurs LED situés en face avant affichent en temps réel l'état de chaque port (connexion active, activité réseau) ainsi que l'état de l'alimentation électrique. Ce système de supervision visuelle permet un diagnostic rapide des problèmes de connectivité sans recourir à des outils externes.

Construction industrielle robuste et fiable

Le boîtier métallique durci du 106FX2-ST-MDR (89 mm × 38 mm × 90 mm) assure une protection IP30 contre la poussière et les contacts accidentels. Le switch se fixe sur rail DIN 35 mm grâce au clip métallique fourni, offrant une installation simple et sûre dans les armoires industrielles.

Conçu pour fonctionner dans des conditions environnementales sévères, le switch opère de -40 °C à +70 °C et tolère une humidité relative de 10 % à 95 % (sans condensation). Il peut être installé jusqu'à 3 048 mètres d'altitude sans déclassement de performance.

Alimentation redondante et protection électrique

Le 106FX2-ST-MDR intègre une double entrée d'alimentation 10-30 VDC redondante qui assure la continuité de fonctionnement même en cas de défaillance d'une source d'alimentation. Un système de protection contre l'inversion de polarité protège l'équipement des erreurs de câblage.

Les ports RJ45 bénéficient d'une protection ESD et surtension intégrée, garantissant une résistance accrue aux décharges électrostatiques et aux perturbations électriques fréquentes en milieu industriel.

Fiabilité et certifications industrielles

Le switch N-Tron affiche une durée de vie moyenne (MTBF) supérieure à 2 millions d'heures, témoignant de sa conception orientée vers la fiabilité à long terme. L'appareil est conforme à la norme IEEE 802.3 et bénéficie de multiples certifications industrielles : UL Class I Division 2 (environnements dangereux), CE, FCC, RoHS, EN 50155 (applications ferroviaires) et DNV/ABS (applications marines).

Applications typiques

• Interconnexion d'équipements de contrôle et d'acquisition de données industrielles
• Extension de réseau Ethernet sur longue distance par fibre optique
• Mise en réseau d'automates, IHM et entrées/sorties distribuées
• Remplacement de hubs Ethernet obsolètes pour éliminer les collisions réseau
• Déploiement de réseaux industriels simples sans nécessité d'administration
• Applications ferroviaires, marines, énergie, pétrole et gaz, eau et traitement

Caractéristiques principales

• Switch Ethernet industriel non manageable Plug-and-Play
• 4 ports 10/100BaseT RJ45 auto-négociés (vitesse, duplex, MDIX)
• 2 ports 100BaseFX multimode ST duplex (portée 2 km fibre)
• Commutation store-and-forward, débit agrégé jusqu'à 1,2 Gb/s
• Support de 2 000 adresses MAC
• Double alimentation redondante 10-30 VDC avec protection inversion polarité
• Protection ESD et surtension sur ports RJ45
• Boîtier métallique IP30 rail DIN 35 mm (89 × 38 × 90 mm)
• Température de fonctionnement : -40 °C à +70 °C
• Humidité relative : 10 % à 95 % (sans condensation)
• Altitude d'installation : jusqu'à 3 048 mètres
• Indicateurs LED de supervision par port et alimentation
• MTBF > 2 millions d'heures
• Certifications : UL Class I Div 2, CE, FCC, RoHS, EN 50155, DNV, ABS
• Conforme IEEE 802.3
• Garantie constructeur : 3 ans
• Origine : États-Unis
