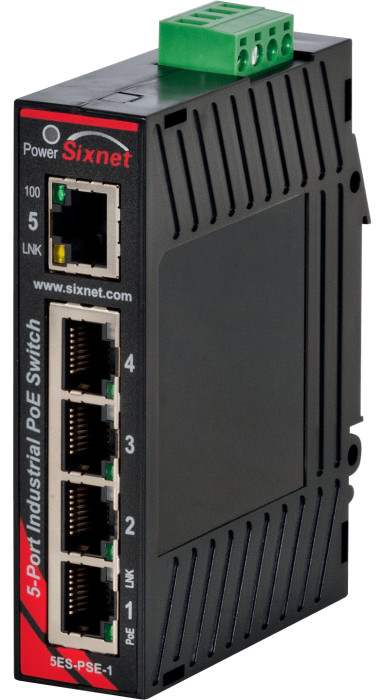

HMS Networks - N-Tron EB-5ES-PSE-1

Le switch industriel HMS Networks - N-Tron EB-5ES-PSE-1 de la série Sixnet® offre une solution plug-and-play robuste pour étendre votre infrastructure réseau avec la fonctionnalité Power over Ethernet. Ce switch non manageable simplifie le déploiement d'équipements IP alimentés (caméras de surveillance, points d'accès, capteurs industriels) en fournissant simultanément données et alimentation électrique via un câblage unique, éliminant ainsi le besoin d'alimentations séparées sur site.

Architecture et connectivité réseau

Le switch EB-5ES-PSE-1 dispose de 5 ports Ethernet 10/100Base-TX au format RJ45. Quatre de ces ports intègrent la fonctionnalité PoE (Power over Ethernet) conforme à la norme IEEE 802.3af, permettant de sourcer jusqu'à 15,4 W par port pour alimenter des équipements compatibles. Le switch détecte automatiquement les périphériques PoE connectés et négocie l'alimentation requise.

Fonctions automatiques de détection

L'EB-5ES-PSE-1 intègre des mécanismes d'auto-négociation sur l'ensemble des ports RJ45 : détection automatique de la vitesse (10/100 Mbps), configuration automatique MDIX (câblage droit ou croisé), duplex automatique et contrôle de flux automatique. Le switch assure également une protection automatique contre les sur-températures, sur-courants, sur-tensions et sous-tensions.

Alimentation électrique du switch

Le switch accepte deux plages d'alimentation en courant continu : 10-30 VDC pour un fonctionnement standard, ou 45-56 VDC lorsque les ports PoE sont activés. Cette flexibilité permet d'adapter l'alimentation aux besoins réels de puissance PoE. Le switch intègre une protection contre l'inversion de polarité.

Boîtier et conditions d'installation

Le boîtier compact en Lexan offre un indice de protection IP30 et pèse 136,2 g. Le switch se monte sur rail DIN (support inclus) ou directement en panneau. Les voyants LED fournissent une indication visuelle de l'état d'alimentation PoE, de la connectivité Ethernet sur chaque lien et des éventuels défauts d'alimentation.

Environnement industriel et certifications

Conçu pour les environnements industriels exigeants, l'EB-5ES-PSE-1 fonctionne sur une plage de température étendue de -40 °C à +75 °C, avec une plage de stockage de -40 °C à +85 °C. Le switch supporte une humidité relative de 5 % à 95 % (sans condensation). La fiabilité du switch est validée par un MTBF supérieur à 1 million d'heures.

Le switch est conforme aux normes de vibration et choc IEC60068-2-6, -27 et -32. Il dispose des certifications CE, FCC, UL, CSA et RoHS, ainsi que de la certification ATEX pour les environnements potentiellement explosifs (UL Class I, Division 2). Le switch bénéficie également de l'approbation ABS Type pour les applications maritimes.

Applications typiques

Le switch EB-5ES-PSE-1 convient particulièrement aux applications de vidéosurveillance IP, de contrôle d'accès, d'automatisation industrielle et de sécurité nécessitant l'alimentation d'équipements distribués sans infrastructure électrique locale. Sa conception non manageable garantit une mise en service immédiate sans configuration préalable.
