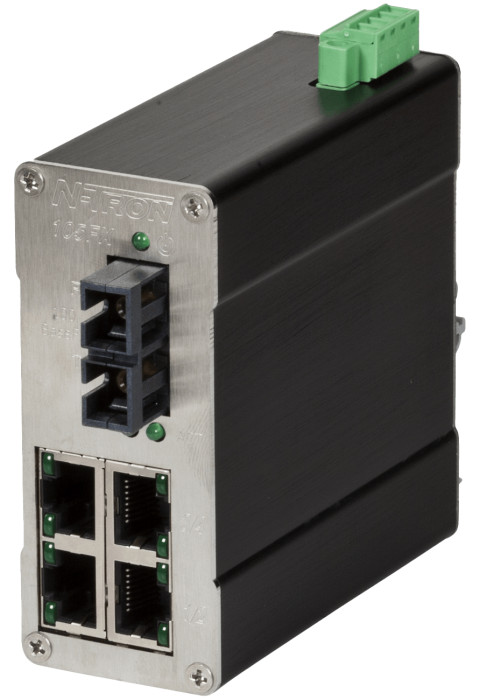

HMS Networks - N-Tron 105FXE-SC-15

Le HMS Networks - N-Tron 105FXE-SC-15 est un switch Ethernet industriel non manageable de 5 ports conçu pour répondre aux besoins de collecte de données et de contrôle dans les environnements industriels exigeants. Ce modèle plug-and-play combine connectivité cuivre et fibre optique longue distance dans un boîtier métallique compact et robuste, offrant une solution simple et fiable pour les applications industrielles nécessitant des liaisons étendues.

Configuration des ports

• 4 ports 10/100Base-TX RJ-45 : ports cuivre auto-négociés en vitesse, duplex et MDIX
• 1 port 100Base-FX fibre monomode SC : liaison fibre optique jusqu'à 15 km sans répéteur
• Technologie store-and-forward : commutation Layer 2 haute performance avec communication full wire speed
• Support de 2000 adresses MAC : compatibilité avec les architectures réseau complexes

Performances de commutation

• Commutation Layer 2 : haute performance avec débit complet sur tous les ports
• Auto-négociation : configuration automatique de la vitesse et du contrôle de flux sur les ports RJ-45
• Full/half duplex : prise en charge automatique selon les équipements connectés
• Élimination des collisions réseau : amélioration de la bande passante et réduction du temps d'arrêt

Alimentation et fiabilité

• Alimentation redondante : double entrée 10-30 VDC pour haute disponibilité
• Protection inverse de polarité : sécurité lors du câblage
• Protection ESD et surtension : sur tous les ports RJ-45 intégrés
• MTBF : plus de 2 millions d'heures

Construction industrielle

• Boîtier métallique durci : montage sur rail DIN 35 mm (support inclus)
• Indice de protection IP20
• Dimensions compactes : 8,9 cm × 3,8 cm × 9,0 cm (faible encombrement)
• Poids net : 270 g
• Indicateurs LED : affichage de l'état de liaison et d'activité de chaque port, état d'alimentation

Conditions environnementales

• Température de fonctionnement : -40 °C à 70 °C
• Température de stockage : -40 °C à 85 °C
• Humidité relative : 10 % à 95 % (sans condensation)
• Altitude maximale d'installation : 3048 m

Certifications et conformité

• Conformité IEEE 802.3
• UL508 (États-Unis)
• ANSI/ISA-12.12.01-2007 : Class I, Division 2, Groups A–D, T4A
• CSA C22.2 No. 14-M05 (Canada)
• CSA C22.2 No. 213-M1987 : Class I, Division 2, emplacements dangereux
• EN 50155 : homologation pour applications ferroviaires
• ABS Type approval : applications embarquées navales
• CE, FCC, RoHS

Applications typiques

• Collecte de données industrielles et contrôle
• E/S Ethernet distribuées
• Extension de réseaux industriels sur longue distance par fibre optique
• Applications ferroviaires (EN 50155)
• Installations navales (ABS Type approval)
• Environnements dangereux Class I, Division 2

Le HMS Networks - N-Tron 105FXE-SC-15 offre une solution simple, robuste et fiable pour étendre les réseaux Ethernet industriels sur des distances jusqu'à 15 km, tout en garantissant des performances de commutation optimales dans les conditions environnementales les plus exigeantes.
